Toshiba 650V & 1200V第3世代炭化ケイ素MOSFET
Toshiba 650Vおよび1200V第3世代シリコンカーバイドMOSFET は、400Vおよび800V AC入力AC-DC電源、太陽光発電（PV）インバータ、無停電電源（UPS）用の双方向DC-DCコンバータなどのハイパワー産業用アプリケーション向けに設計されています。 これらのToshiba MOSFETは、SiC技術による電力消費の削減と電力密度の向上に大きな貢献をしています。この技術によって、さらなる高電圧や高速スイッチング、より低いオン抵抗が可能になります。この設計には、低入力容量、共通のゲート入力電荷、最低15mΩ というドレイン－ソース間のオン抵抗に加えて、信頼性が強化されています。
特徴
- 低VF
- 超低VF を実現するショットキーバリアダイオード技術を内蔵

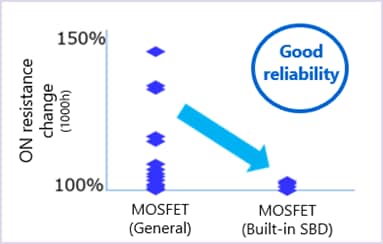

- セル設計による高信頼性
- 低RON 、RON QGD

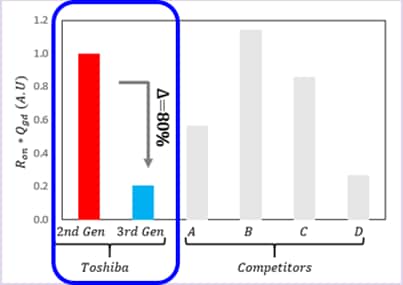

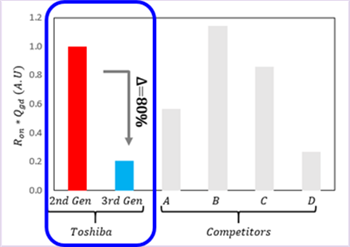

- RON QGD は第2世代から第3世代まで80%削減
- 競争力のあるRON QGD とスイッチング性能

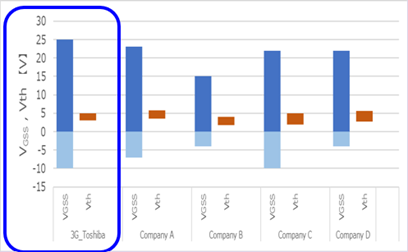

- より広いVGSS 定格
- 広いVGSS 定格が設計の信頼性の向上と設計の容易化に貢献
- VGSS ：-10～25V（推奨18V）
- 偶発的なターンオンなどの誤動作の防止に貢献する低オン抵抗およびさらに高いゲート閾値電圧（Vth）
アプリケーション
- 産業モータードライブ
- バッテリ充電器
- AC-DCおよびDC-DCコンバータ
- 電力率補正訂正回路
- エネルギー貯蔵システム
- ソーラーエネルギー
- 無停電電源装置
ビデオ
性能グラフ

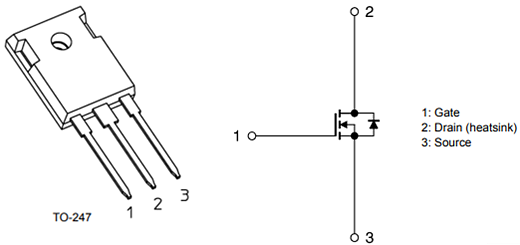

パッケージングと内部回路

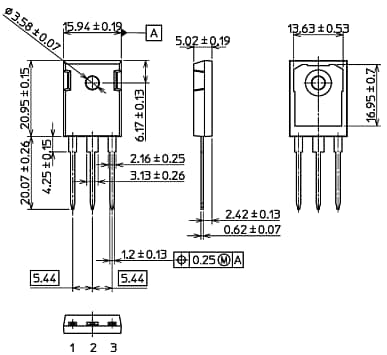

パッケージ寸法
関連のあるMOSFET
Toshiba 650V & 1200V第3世代炭化ケイ素MOSFET
400Vおよび800V AC入力AC-DC電源などのハイパワー産業用アプリケーション向けに設計されています。
