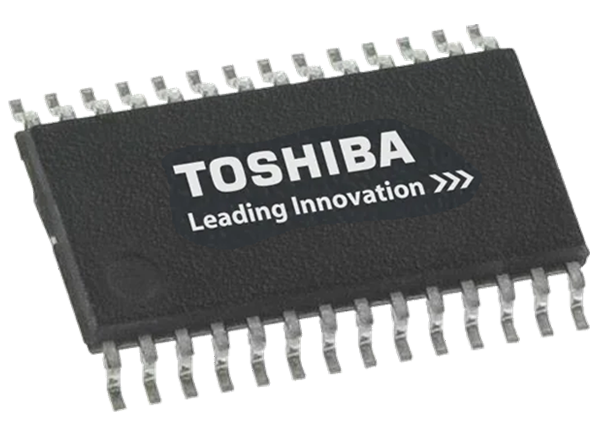

Toshiba TPD2015FNハイサイド・インテリジェント・パワー・スイッチ
Toshiba TPD2015FNハイサイド・インテリジェント・パワー・スイッチは、ハイサイド8チャネルスイッチアレイで、統合充電ポンプとNチャネルMOSFETが搭載されており、モータ、ソレノイド、ランプ・ドライブに最適です。TPD2015FNは、CMOS、TTLロジック回路、またはマイクロコントローラから直接駆動し、電力負荷を駆動できます。このデバイスは並列モードでの動作が可能で、過温度および過電流に対する保護機能が内蔵されています。Toshiba TPD2015FNハイサイド・インテリジェント・パワースイッチは、SSOP30（300mil）パッケージで販売されており、-40 ° C～+110 ° Cの動作温度範囲が備わっています。
特徴
- 統合充電ポンプとNチャネルMOSFETが搭載された8チャネル
- 電力負荷の直接駆動に対応
- 過熱および過電流に対する保護機能を内蔵
- 8チャネルデバイスによって、省スペース設計が実現
- 40Vの高電圧動作
- 低オン抵抗。0.55Ω @ VDD = 12V、IOUT = 0.5A、Tj = 25°C（チャンネル1つあたり）
- 並列動作に対応
- SSOP30（300mil）パッケージ
アプリケーション
- 産業用プログラマブルロジックコントローラ
- 抵抗負荷または誘導負荷の駆動
仕様
- 8V～40Vの動作電源電圧（VDD（opr））
- 1.9mAの電源電流（IDD（OFF））
- 3.1mAの電源電流、すべての出力オープン（IDD（ON））
- 1μAの出力リーク電流（IOL）
- 1.8Aの標準過電流保護（IOC）
- 3msの標準過電流保護 作動時間（tOFF-DUTY）
- 70°C/Wの熱抵抗（Rth（j-a））
- 過熱 検出
- +175°Cの温度（TSD）
- +20°Cのヒステリシス（ΔTSD）
- 1.8Wの電力損失（PD）
- -40°C～+110°Cの動作温度範囲（Topr）
ビデオ

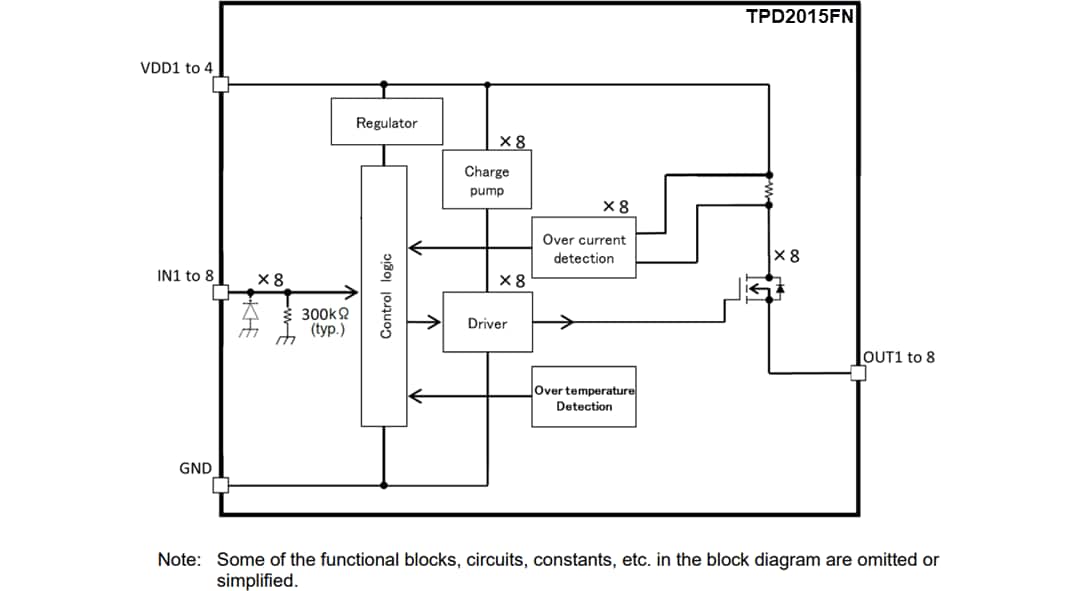

ブロック図

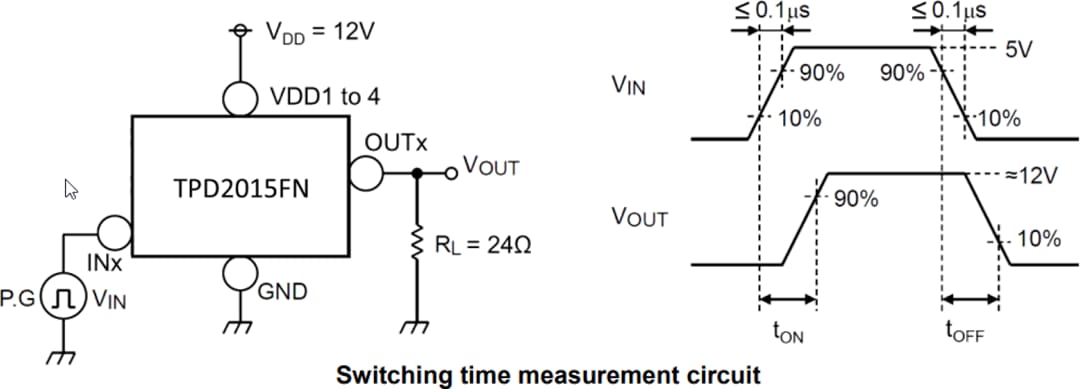

試験回路

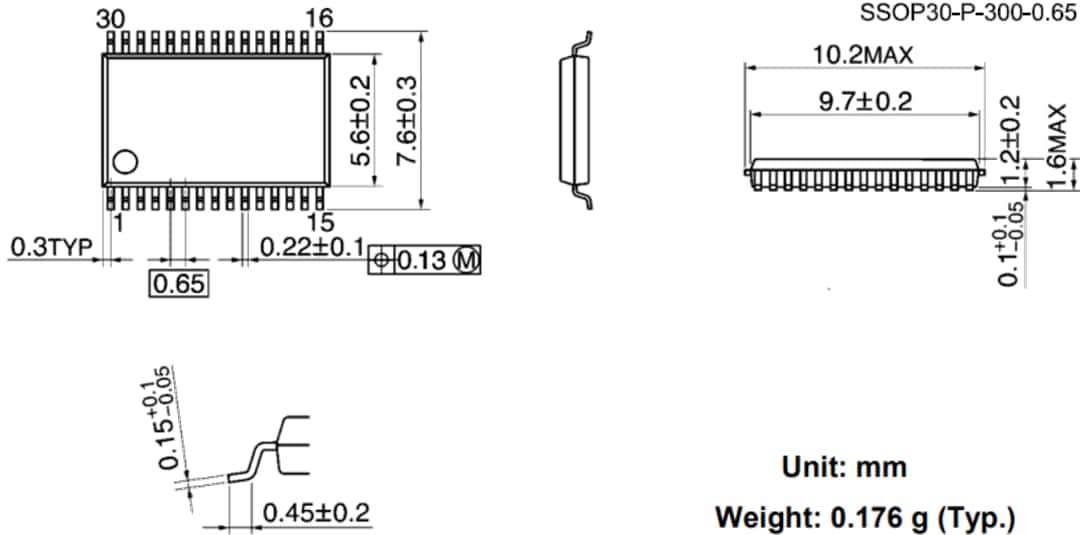

パッケージ外形
