Analog Devices Inc. Analog Devices AD9144 16ビット、クワッドD/Aコンバータ

Analog DevicesのAD9144クワッドD/Aコンバータは、16ビット、高ダイナミックレンジのD/Aコンバータ（DAC）で、サンプル・レートが最高2.8GSPSなのでナイキスト周波数までのマルチキャリア生成を可能にします。DAC出力は、ADRF672xアナログ直行変調器(AQM)とのシームレスな接続のために最適化されています。オプションの3線あるいは4線のシリアル・ポート・インターフェースは、多くの内部パラメータのプログラミング / リードバックに使われます。フルスケール出力電流は、13.9mA～27.0mA（typ）の範囲で設定できます。88ピンLFCSPパッケージを採用し、AD9144 はワイヤレス通信、広帯域通信、ダイバーシティ送信、複数入力 / 複数出力（MIMO）、計測機器、自動テスト装置などの用途に適しています。

特徴

Supports input data rate >1GSPS
Proprietary low spurious and distortion design
- 6-carrier GSM IMD = 77dBc at 75MHz IF
- SFDR = 82 dBc at DC IF, -9dBFS
- Flexible 8-lane JESD204B interface
- Support dual DAC mode at 2.8GSPS
Multiple chip synchronization
- Fixed latency
- Data generator latency compensation
Selectable 1×, 2×, 4×, 8× interpolation filter
- Low power architecture

Input signal power detection
- Emergency stop for downstream analog circuitry protection
Transmit enable function allows extra power saving
High performance, low noise PLL clock multiplier
Digital inverse sinc filter
Low power: 1.6W at 1.6GSPS, 1.7W at 2.0GSPS, full operating conditions
88-lead LFCSP with exposed pad

アプリケーション

Wireless communications
- 3G/4G W-CDMA base stations
- Wideband repeaters
- Software defined radios
Instrumentation
Automated test equipment

Wideband communications
- Point-to-point
- Local multipoint distribution service (LMDS) and multichannel multipoint distribution service (MMDS)
Transmit diversity, multiple input/multiple output (MIMO)

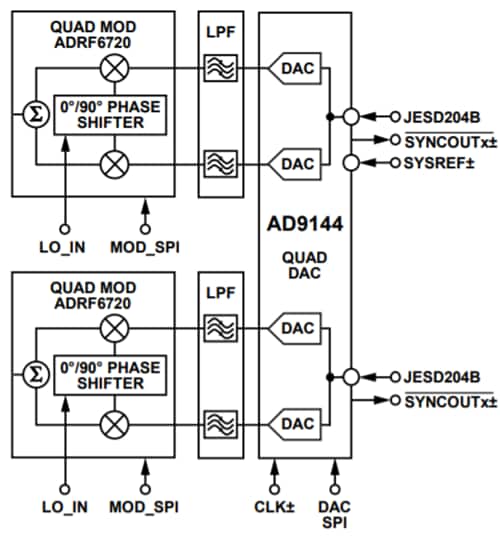

Typical Application Circuit
