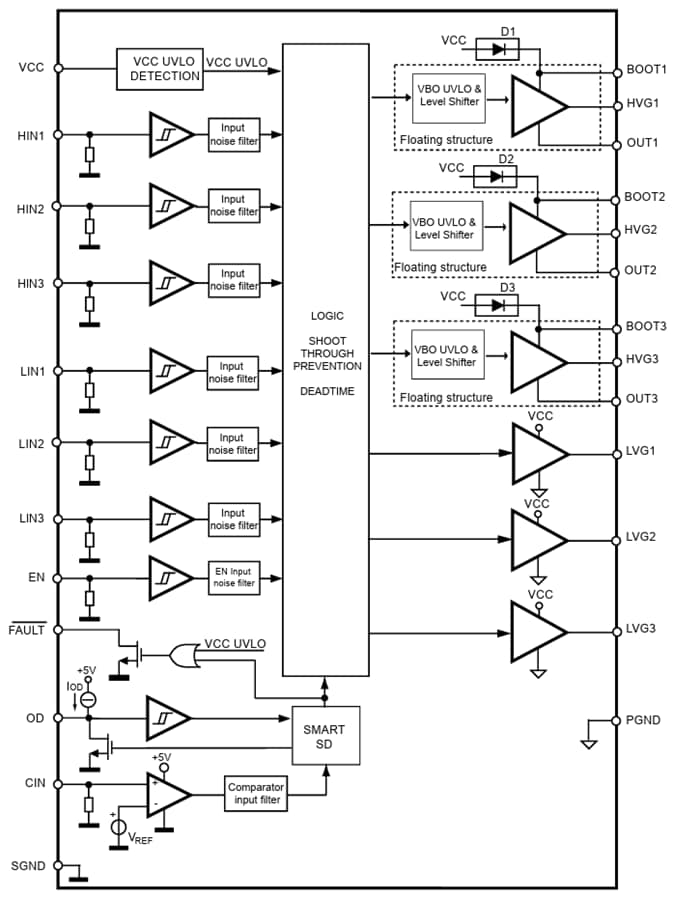

STMicroelectronics STDRIVE631トリプルハーフブリッジゲートドライバ

このデバイスは、各出力とシャットダウンピン用の専用入力ピンを備えています。論理入力は、制御機器とのインターフェースを容易にするため、3.3VまでのCMOS/TTL互換性います。ローサイドとハイサイドセクション間の整合的な遅延により、サイクル歪みが発生せず、高周波数動作が可能になります。

STDRIVE631には、高度なSmartSD機能を備えたコンパレータが組み込まれています。この機能により、過電流や過温度などの障害イベントに対する迅速かつ効果的な保護が実現します。低電圧側および各高電圧側駆動部に専用のUVLO保護機能を搭載することで、パワースイッチが低効率性または危険な状態で動作することを防ぎます。

このICのすべての統合機能とともに、ブートストラップダイオードが統合されているため、アプリケーションのプリント基板設計がより簡単、コンパクト、シンプルになり、材料費全体が削減されます。STマイクロエレクトロニクス (STMicroelectronics) のSTDRIVE631デバイスは、SO-28パッケージでのご用意があります。
