Texas Instruments TPS546C25 4x スタッカブル降圧コンバータ

テキサス・インスツルメンツ (Texas Instruments)TPS546C254x スタック可能な降圧コンバータは高集積であり、D-CAP4制御トポロジーにより高速過渡応答を実現します。TPS546C25上のすべてのプログラム可能なパラメータは、PmBusインターフェイスを介して設定し、新しいデフォルト値としてNVMに保存できるため、外部コンポーネントの数を最小限に抑えることができます。ピンストラップオプションを実装することで、プライマリまたはセカンダリ動作、スタック位置、動作モード（DCMまたはFCCM）、過電流動作、フィードバックタイプ、出力電圧、スイッチング周波数、および補正を簡単に設定できます。

1MHzクロックをサポートするPmBusインターフェイス、出力電圧、出力電流、内部ダイ温度などの主要パラメータの構成とテレメトリのための、便利で標準化されたデジタルインターフェイスを提供します。障害状態への応答は、システム要件に応じて再起動、ラッチオフ、または無視に設定することができます。

2台、3台、4台のTITPS546C25コンバータを相互接続して、単一出力で最大140Aを供給できます。TPS546C25は、内部4.5V LDOを外部5V電源でオーバードライブして効率性を高め、電力損失を低減し、低い入力電圧での起動を可能にするオプションを提供します。

TPS546C25は鉛フリーデバイスであり、例外なくRoHS準拠です。

特徴

入力電圧（外部バイアス使用時）：2.7V〜18V
入力電圧：4V〜18V（外部バイアスなし）
出力電圧: 0.4V～5.5V
35A単相または2x、3x、または4xスタック構成をサポート
Rds_{on_HS}= 3.3mΩ、Rds_{on_LS}= 1mΩ
400kHzから2MHzまでの動作周波数（ピンストラップによる4つの離散設定、PMバス^®による追加設定）
PmBusプログラム可能
- バージョン1.5は、パスキーセキュリティ機能に準拠
- 入力電圧、出力電圧、出力電流、温度テレメトリ
- 過電流、過電圧、低電圧、過熱保護機能をプログラム可能
- スタック構成での単一のコマンド書込機能を搭載
- 拡張書き込み保護機能
- 構成設定を保存するための不揮発性メモリ

出力電圧をプログラムする2つの方法

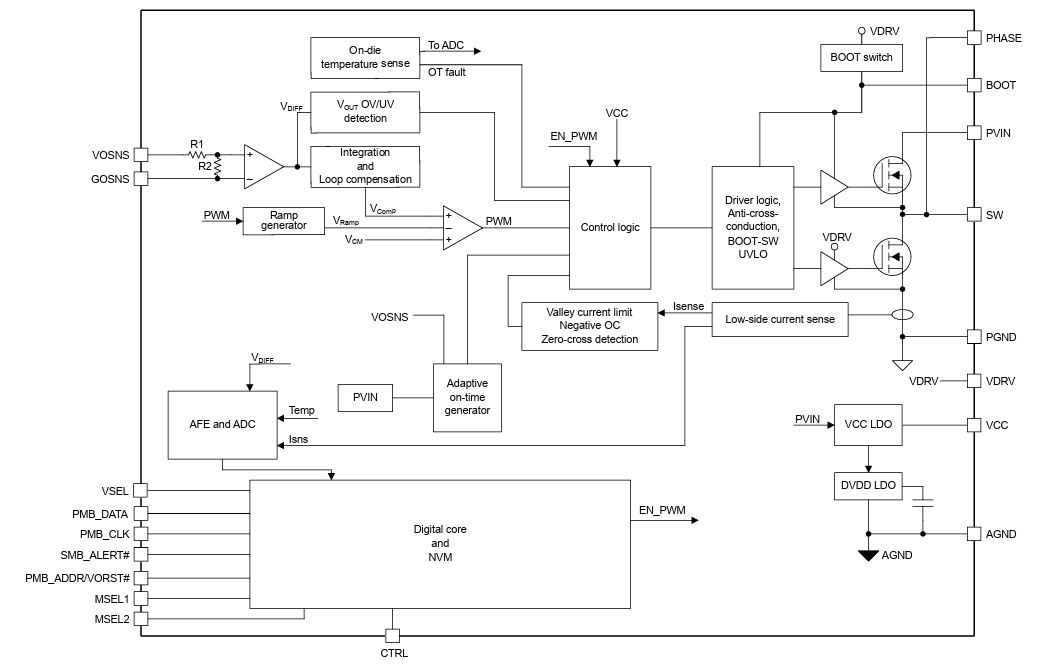

- ピンストラッピングによるブートアップ電圧選択機能付き内部抵抗器ディバイダ（ディスクリート設定）

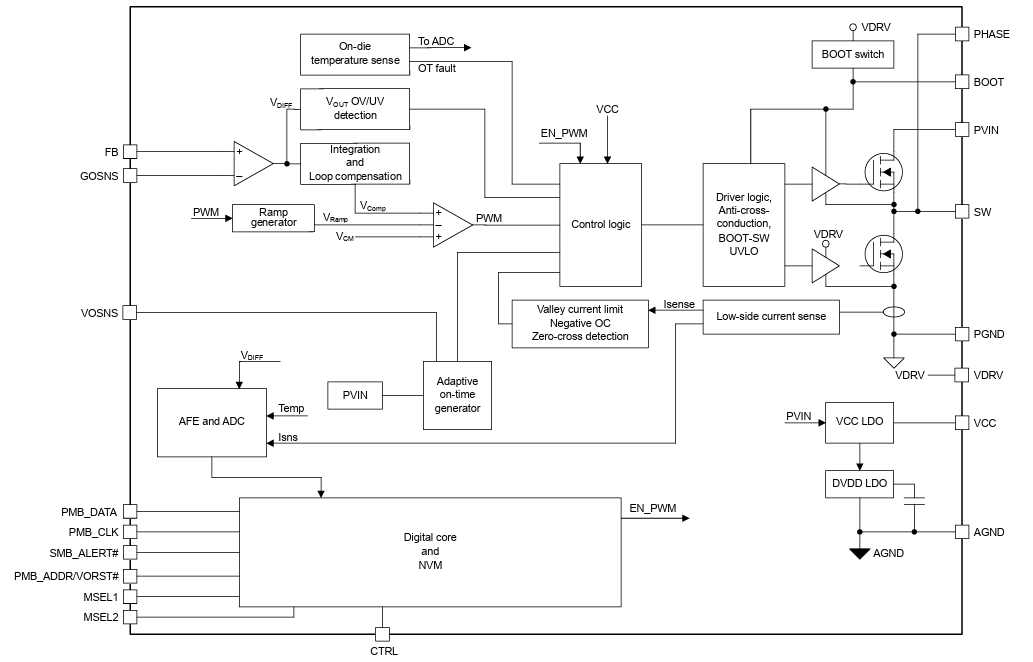

- V_BOOTによるブートアップ電圧選択機能付き外部抵抗器ディバイダ（連続設定）
高精度な基準電圧と差動リモートセンスによる高出力精度
- DAC精度：±0.5%（ジャンクション温度 0°C〜+85°C時）
- ±0.85%V_OUT公差-40°Cから+125°Cジャンクションまで
単相のみでFCCM/DCMを選択可
ピンストラップによるPMBus通信なしでの起動
プリバイアスされた出力への安全な起動
0.5ms～16msのプログラム可能なソフトスタート時間
過渡応答が速いD-CAP4制御トポロジー、オールセラミック出力コンデンサ対応
プログラム可能な内部ループ補償
セレクタブルサイクル毎のバレー電流制限
オープンドレイン・パワーグッド出力
