IllumiMate 1.25mmピッチ電線対基板用
コネクタシステム

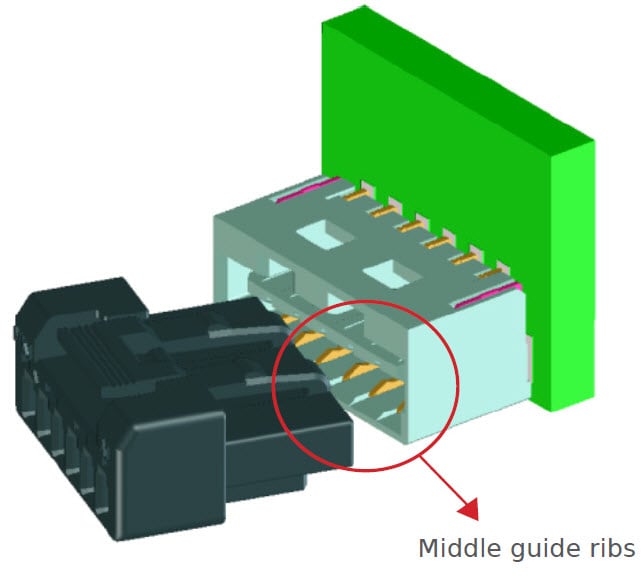

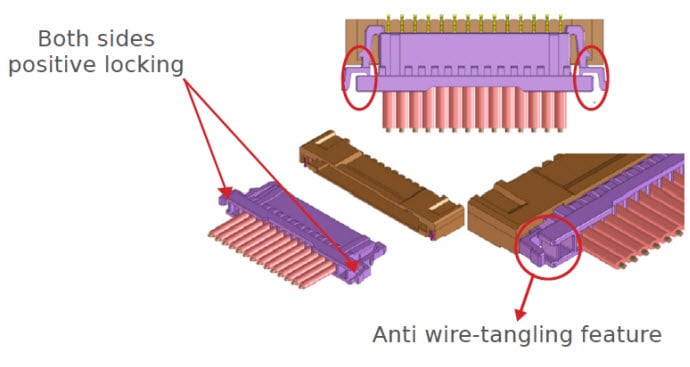

モレックスIllumiMate™ 1.25mmピッチ電線対基板用コネクタシステムは、薄型LED TVの低消費電力ニーズを満たす設計になっています。Molex1.25mmコネクタは、同類のコネクタシステムよりも多くの接合スタイル、電圧定格、極サイズ、ロッキング・タイプを提供します。これらのIllumiMate電線対基板用コネクタにはストレート・ヘッダとライトアングル・ヘッダの2種類があり、さらに各種極サイズのフリクション・ロックとポジティブ・ロックがあります。インナーロックは省スペースでワイヤの絡みやラッチの外れを防止します。シュラウドで覆われたヘッダはガイド機能を備え、ピンの損傷を防いで接合を容易にします。ポジティブ・ロックは必要に応じて確実に接合を維持し、一部のバージョンに使われているフリクション・ロックは、より安定した接合を提供します。これらの1.25mmコネクタは、確実な電気的コンタクトのためのデュアル・ビームターミナル設計、強固なPCB維持のためのフロントはんだタブ、接合を容易にして接点を保護するためヘッダ内の極間に設けられた誤接続防止リブが特長です。ストレート型およびライトアングル型のヘッダはともにRoHS準拠の真空ピックアンドプレース装置に対応しており、世界的な環境要件を満たす低ハロゲン材料を使用しています。
