3M ツインアキシャルPCIeジャンパアセンブリ

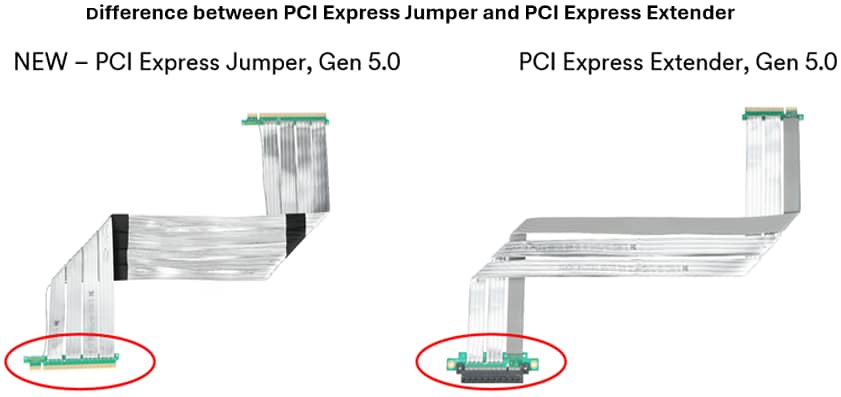

3MツインアキシャルPCIエクスプレス（PCIe）ジャンパアセンブリは、x8、x16、クロスオーバー（TxからRx）、およびパススルー（TxからTx）ピンアウトで利用可能で、設計者が二つのPCB間のスロットを接続できるようにします。これらのジャンパは、柔軟で折りたたみ可能な薄いツインアキシャルリボンケーブルが自分自身に折り返すことができるため、非常に多様なルーティングを提供します。デザイナーは、ケーブルをコンパクトなカスタム構成に折りたたむことも、リタイマーチップや高損失のプリント基板材料をツインアキシャルケーブルに置き換えることもできます。すべてのフラットケーブルに精密成形された連続ラミネートシールドを採用することで、PCIe5,0(85Ω) アプリケーションにおいて、高帯域幅で共振のないシグナルインテグリティを維持します。3MツインアキシャルPCIeジャンパアセンブリは、30 AWGの信号ワイヤサイズ、ストラドルマウントおよびSMTコネクタタイプ、0.25mおよび0.5mの標準長を特徴としています。
