Amphenol RF Amphenol Micro Miniature Coaxial (AMMC) Connectors

Amphenolマイクロミニチュア同軸(AMMC)
コネクタおよびジャンパケーブル

Amphenolマイクロミニチュア同軸(AMMC)コネクタは、非常に小さいフットプリント(2mm x 2mm)のロープロファイル(嵌合高さ1.4mm)です。この省スペース設計により、これらのコネクタがポータブルおよびモバイル装置に対する最適なソリューションとなります。AMMCコネクタはW.FLおよびIPEX MHF IIIシリーズと完全な互換性を有します。

AMMCジャンパケーブルでは、AMMC直角プラグが提供され、業界標準の0.81mmおよび1.13mm マイクロ同軸ケーブルにAMMC直角プラグが装着されています。

特長
  • DCから6GHzまでの高周波数伝送に対応
  • スペースおよび重量が肝要となるアプリケーションに理想的
  • 容易なスナップオン/オフ嵌合
  • 表面マウントにより、高集積度PCボードおよび自動PCB装着に対応
適用分野
  • アンテナ
  • ブルートゥース
  • GPS
  • WLAN
  • 携帯およびモバイル機器
  • タブレットおよびノートブックコンピューター

部品番号説明データシートジェンダーインピーダンス最大周波数本体材質動作温度範囲定格電圧絶縁抵抗










Loading First Previous Next Last

部品番号説明ケーブルタイプ長さ




Loading First Previous Next Last

部品番号データシートサイド1 RF シリーズサイド1 ジェンダーサイド1 極性サイド2 RF シリーズサイド2 ジェンダーサイド2 極性アダプタ形式









Loading First Previous Next Last

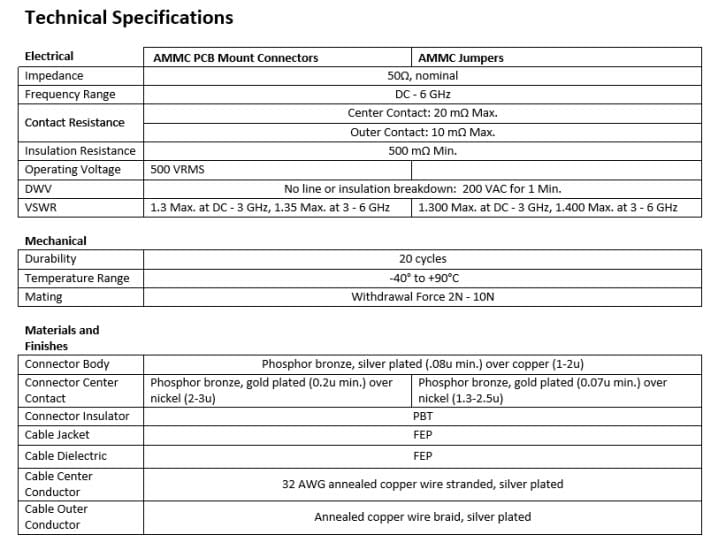

Amphenol RF AMMC Technical Specifications
