ams OSRAM SFH 7019 3-in-1マルチチップLED

ams OSRAM SFH 7019 3-in-1マルチチップLEDは、コンパクトで高性能のLEDで、特にウェアラブル、医療機器、デジタルヘルス技術での高度光学センシングアプリケーション用に設計されています。ams OSRAM SFH7019は、緑色、赤外（IR）、紫外（UV-A）のエミッタを1つの表面実装（SMD）パッケージに統合しており、非侵襲的な健康診断のために、従来のバイタルサイン（心拍数など）と高度糖化最終生成物（AGEs）などの高度な測定基準を同時に測定することができます。このデバイスは、クリアなシリコンパッケージが特徴で、各エミッタの個別の制御に対応しており、SMTアセンブリ用に最適化されています。

LEDエミッタは、527nm（緑）、973nm（赤外）、379nm（紫外-青）の典型的なピーク波長で動作し、それぞれ、60°の視野角と、正確な光学測定に適した高速の立ち上がり/立ち下がり時間を備えています。SFH7019は、-40°C～+85°Cの動作温度範囲に対応し、2kVESD 保護を備え、14mW（緑）、8mW（赤外）、18mW（UV-A）の標準放射束値で信頼性の高い性能を提供します。これらの機能によって3-in-1 LEDは、次世代バイオセンシング、モバイル診断、高精度かつ多機能光出力を必要とするコンパクト設計に最適です。

特徴

真のグリーン、IR、UV-Aエミッタが単一コンポーネントに組み合わされています。
透明なシリコン表面実装パッケージ
オート蛍光による非侵襲性測定
エミッタは個別に制御可能
ウェアラブルへの新機能の追加が可能

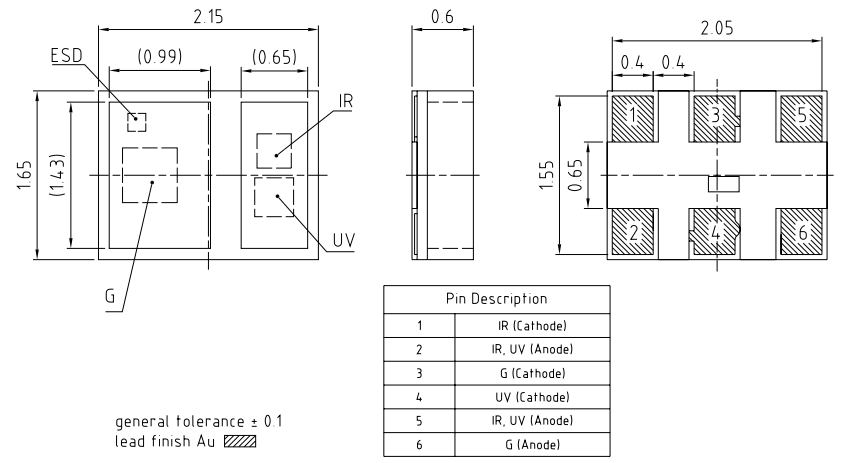

高さ0.6mmのコンパクトな全体寸法
慢性疾患およびアレルギー疾患の防止をサポート

長期にわたる腫瘍応力に関する情報を用いて確立された重要なサイン測定を補完
ams OSRAMのマッチングフォトダイオード（SFH 2705U）
ANSI/ESDA/JEDEC JS-001（HBM、Class 2）に準じた2kV ESD保護
SMTアセンブリに最適
テープとリールをご用意

アプリケーション

デジタル診断装置
バイタルサインモニタリング

仕様

最大順電流
- 30mA（真緑用）
- 赤外線用60mA
最大順電流パルス
- 50mA（UV-A用）
- 0.75A（真緑用）
- 赤外線用1A
標準ピーク波長
- 379nm（UV-A用）
- 527nm（真緑用）
- 赤外線用973nm
重心波長範囲
- 378nm ～ 387nm（UV-A用）
- 真緑で522.5nm ～ 541.5nm
- 赤外線用967nm ～ 985nm
50% Irel_、最大（FWHM）での標準スペクトル帯域幅
- 11nm（UV-A用）
- 32nm（真緑用）
- 赤外線用45nm
60°の標準的な半角角度
標準立ち上がり時間（10%/90%）IF = 50mA、RL = 2Ω
- 18ns（UV-A用）
- 68ns（真緑用）
- 赤外線用9ns

一般的な下降時間（10%/90%）IF = 50mA、RL = 2Ω
- UV-Aおよび赤外線用7ns
- 40ns（真緑用）
順方向電圧範囲
- 3,0V ～ 3.8V（UV-A用）
- 真緑で2.2V ～ 2.8V
- 赤外線用1.1V ～ 1.5V
最大逆電流：10µA
放射強度範囲
- 5.0mW/sr ～ 6.8mW/sr（UV-A用）
- 真緑で2.2mW/sr ～ 5.4mW/sr
- 赤外線用1.8mW/sr ～ 3.4mW/sr
標準総放射束
- UV-A向け18mW
- 真緑で14mW
- 赤外線用8mW
標準熱抵抗接合部はんだ点リアル
- 100K/W（UV-A用）
- 真緑用240K/W
- 赤外線用160K/W
動作温度範囲：-40°C～+85°C
最大接合部温度：+100°C
