ams OSRAM SmartLED™ PURE 0201 LED
Ams OSRAM SmartLED™PURE0201LEDは、スペースが限られている超低背アプリケーション向けに設計されたチップスケールパッケージLEDです。側面発光設計により、高さの狭い設計と均一な照明で優れた輝度を実現し、ディスプレイ、キーパッド、エッジインジケータの洗練されたバックライトに最適です。緊密な統合用に最適化されており、効率性を損なうことなく一貫した輝度を確保します。ams OSRAM SmartLED PURE 0201 LEDは、最新電子機器向けのコンパクトな照明の性能を再定義します。
特徴
- チップレベルの変換パッケージ
- フリップチップ（AlInGaP）テクノロジー
- 小型フォーム設計（ミニチュアフットプリント）
- 165°広視角
- L70 > 45k時間という長寿命
- バットウィング放射線
アプリケーション
- アクセス制御とセキュリティ
- ホーム・ビルディングオートメーション
- 家電製品
- ウェアラブル
- 小型表示器
- 家電製品
- 医療用ポータブル機器
- 産業用表示
仕様
- 動作温度：-40°C～+85°C（Top）
- 保存温度：-40°C～+85°C（Tstg）
- ジャンクション温度（T j）（最大）
- KB TATPE1.13、KT TATPE1.13、KW TATPE1RU: +125°C
- KR TATPE1.23: +110°C
- 1mA（最小）/20mA（最大）順電流（IF）
- 主波長λdom
- KB TATPE1.13: 465nm（最小）/475nm（typ.）/485nm（最大）
- KT TATPE1.13: 525nm（最小）/529nm（typ.）/535nm（最大）
- KR TATPE1.23: 615nm（最小）/620nm（標準値）/625nm（最大）
- KW TATPE1の色度座標RUは0.2703 [Cx (typ.)]、0.2495 [Cy (typ.)]
- 50%(2φ)165°（標準）における視角
- ESD は ANSI/ESDA/JEDEC に基づく2kVJS-001（HBM、クラス2）
- 光束 (標準値)
- KB TATPE1.13: 540mlm
- KR TATPE1.23: 630mlm
- KT TATPE1.13: 2290mlm
- KW TATPE1.RU: 1240mlm
- 順電圧
- KB TATPE1.13: 2.50V (最小)/2.60V (typ.)/2.90V (最大)
- KT TATPE1.13: 2.30V (最小)/2.40V (typ.)/2.70V (最大)
- KR TATPE1.23: 1.80V（最小）/1.90V（typ.）/2.20V（最大）
- KW TATPE1.RU: 2.50V（最小）/2.60V（typ.）/2.90V（最大）

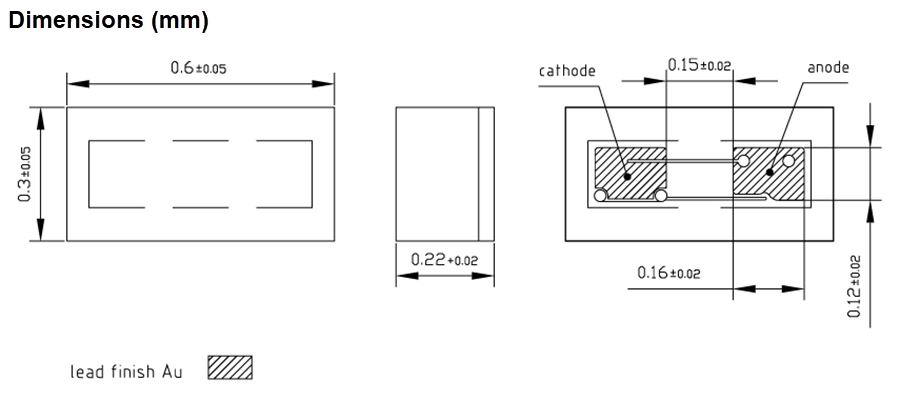

寸法図面
