Analog Devices Inc. AD514x評価ボード
Analog Devices AD514x 評価ボードは、RDAC および EEMEMモードレジスタ読み書きアクセス、抵抗の増減、抵抗6dB スケールの変更、±ワイパー設定の読み返し、および他のメモリ部品やルックアップ テーブルなどのユーザー定義情報を格納するための追加の EEMEM を含む、複数の モード 操作が可能です。
AD514xは、±2.25V～±2.75Vのデュアルサプライ動作と2.3V～5.5Vのシングルサプライ動作に対応、バッテリ駆動やその他多くのアプリケーションに最適なデバイスです。
EVAL-AD5141xは、汎用的なI2CまたはSPIシリアルインターフェイスとして構成できます。EVAL-AD5142xは、汎用性の高い SPI 互換のシリアルインターフェイスを使用し、最大速度50MHzを実現します。EVAL-AD5142Axは、高速モードで動作する汎用性の高いI2C対応シリアルインターフェイスを使用し、最大速度400kbpsをサポートし、最大 9 つのI2Cアドレスの選択を可能にします。EVAL-AD5143x、汎用的なI2CまたはSPIシリアルインターフェイスとして構成できます。
Analog Devices AD514x 評価ボードは、シングルサプライまたはデュアルサプライモードで動作でき、USBからの内部電源が含まれます。
特徴
- 低電圧digiPOTマザーボード（EVAL-MB-LV-SDZ）と組み合わせたフル機能評価ボード
- 各種テスト回路
- 各種AC/DC入力シグナル
- 別途購入可能なシステムデモンストレーションプラットフォーム（SDP-BまたはSDP-S）によるPC制御
- 制御用PCソフトウェア
アプリケーション
- ポータブル電子機器レベル調節
- LCDパネルの輝度、およびコントラスト制御
- プログラム可能なフィルタ、遅延、時間定数
- プログラム可能な電源
設計要件
- Windows XP SP2 32ビット
- Windows Vista 32ビットおよび64ビット
- Windows 7 32ビット、64ビット
- USB2,0ポート
関連するポット
Analog Devices Inc. AD512x & AD514x Nonvolatile DigiPOTs
Nonvolatile solution for 128-/256-position adjustment applications.
EVAL-AD5141DBZ マザーボード & SDP-S搭載
EVAL-AD5142DBZ マザーボードおよびSDP-S搭載

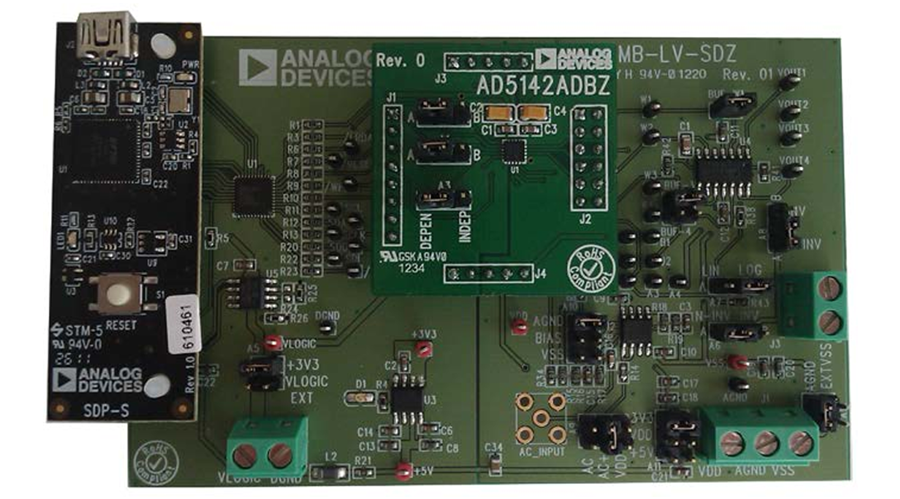

EVAL-AD5142ADBZ マザーボードおよびSDP-S搭載

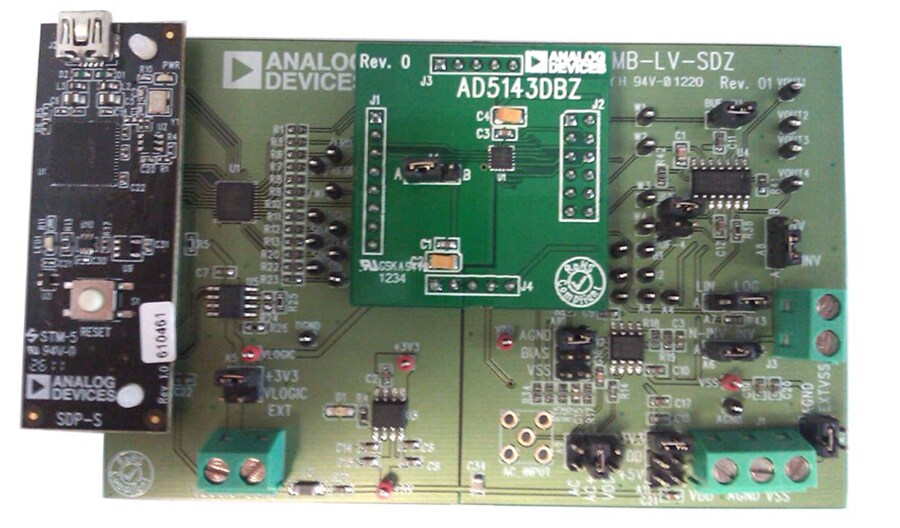

EVAL-AD5143DBZ マザーボードおよびSDP-S搭載
