Analog Devices Inc. EVAL-AD4692-ARDZ ADC 評価ボード
Analog Devices EVAL-AD4692-ARDZ ADC評価ボードは、アナログ-デジタルコンバータ (ADC) のAD4692ファミリ性能を実証し、ACE プラグイングラフィカルユーザーインターフェイス (GUI) に含まれる構成オプションへのアクセスを提供するように設計されています。AD4692ファミリは、高密度なマルチチャンネル高精度データ収集ソリューション向けに最適化された、コンパクトで高精度な 16 ビットのイージードライブ逐次近似レジスタ (SAR) ADC です。
SDP-K1は、EVAL-AD4692-ARDZの主要コントローラボードです。EVAL-AD4692-ARDZ 評価ボードは、Arduino® Uno Shieldの機械的および電気的規格に準拠しており、SDP-K1や他社製のさまざまなソフトウェア開発キットとのインターフェイス接続が可能です。
EVAL-AD4692-ARDZ 評価ソリューションには、デバイス構成やADCデータキャプチャ用 AD4692 産業用 I/O（IIO）ファームウェアアプリケーションドライバと、性能評価用AD4692プラグインGUIが含まれます。Analog Devices EVAL-AD4692-ARDZは、評価ソフトウェアで使用するサンプルレートやチャンネルの数を制限することにより、AD4691、AD4693、およびAD4694の性能評価にも使用できます。
特徴
- AD4692 ファミリ多重化SAR ADC向けフル機能評価ボード
- AD4691、AD4692、AD4693、AD4694の性能および機能デモ
- AC分析用にSMAコネクタを介して利用可能な2つのシングルエンド入力チャンネル
- オンボードDC電圧分析用6チャンネル
- USB電源ソリューション向けに設計されたオンボードリファレンス回路図と電源ツリー
- 時間および周波数ドメインでのデバイス構成とデータ分析用のACEプラグインが利用可能
- SDP-K1およびその他のArduinoフォームファクタコントローラボード対応
アプリケーション
- 光学式電力監視
- 医療用計測機器
- 電子テストおよび測定
- テスト機器の自動化
- バッテリ駆動機器
必要な機器
- Windows 10以降のオペレーティングシステムを搭載したPC
- SDP-K1コントローラボードと付属のUSBケーブル
- SMA出力ケーブル付き高精度信号ジェネレータ
- 分析 | 制御 | 評価 (ACE) ソフトウェア
- プラグインマネージャーまたはACEプラグインデータベースからAD4692 ACEプラグイン

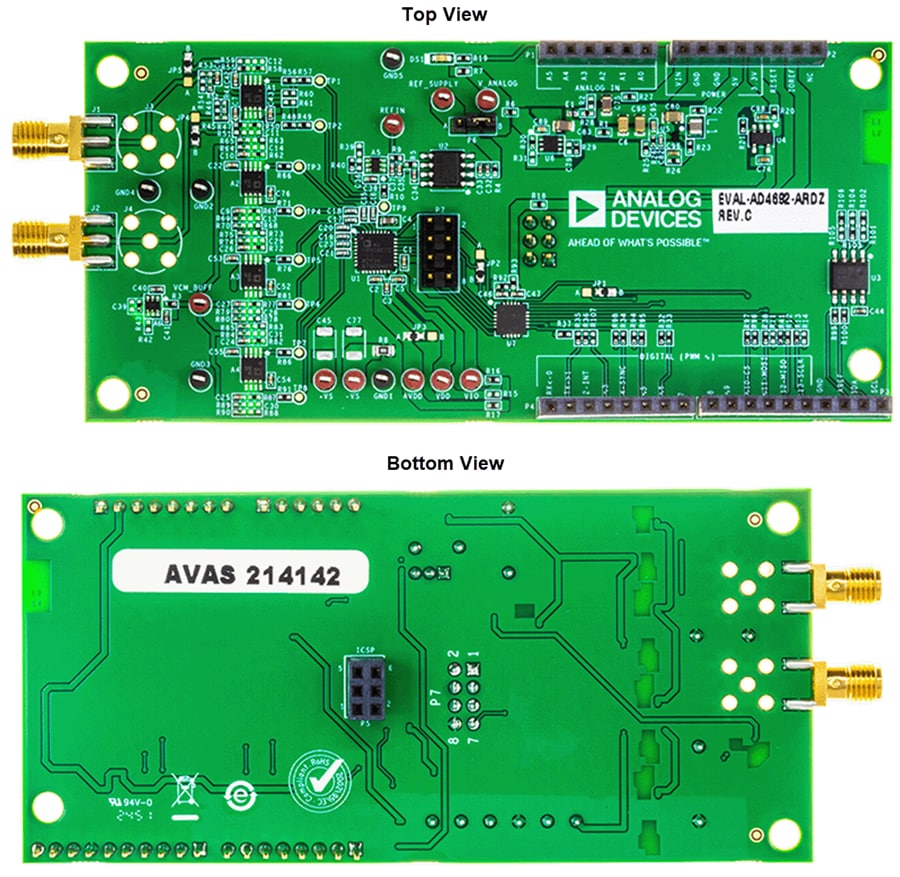

ボードレイアウト
関連する多重化SAR ADC
Analog Devices Inc. AD4691/ AD4692 イージードライブ多重化 SAR ADC
高密度、マルチチャネルの精密データ収集ソリューション向けに最適化された16ビットSAR ADCです。
