Bourns RS Riedon™精密電流シャント抵抗器

Bourns RS Riedon™高精度電流シャント抵抗器は幅広い電流範囲で、堅牢で正確な測定をします。簡単に電流計に接続するためにセンターマウント電圧タップと、抵抗の値を低くするためにManganin™抵抗素子を採用しています。RSA、RSB、RSCシリーズの抵抗器で構成されるRS ファミリは、高電流定格を必要とする、スペースが限られたアプリケーション向けにコンパクトな設計を提供します。RS Riedon高精度、電流シャント抵抗器は、太陽光発電システム、風力、重工業設備、電気めっき、バッテリチャージャ、採掘など、幅広い電力アプリケーションに最適です。

特徴

  • 旧Riedon製品
  • ベース取り付け型シャント(ベースプレートなしでの提供も可能)
  • 中央取り付け型電圧タップ
  • マンガニン抵抗器
  • 狭いスペースに対応したコンパクト設計
  • 50mV、100mV、またはカスタム出力
  • 大電流定格
  • 低抵抗値
  • 安定した温度特性
  • RoHS準拠

アプリケーション

  • 太陽光発電機
  • 風力
  • 重工業
  • 電気メッキ
  • バッテリ充電器
  • 採鉱

仕様

  • 定格電流範囲 5A~1,200A
  • 動作電流範囲:3.33A〜800A
  • 定格出力定格:50mVまたは100mV
  • 定格絶縁耐力:750VDC
  • 抵抗範囲:0.04mΩ〜10mΩ(50mV出力時)
  • 抵抗範囲:0.08mΩ〜20mΩ(100mV出力時)
  • TCR:15ppm〜20ppm
  • -40°C~+60°C動作温度範囲
  • 保管温度範囲:-55°C〜+80°C

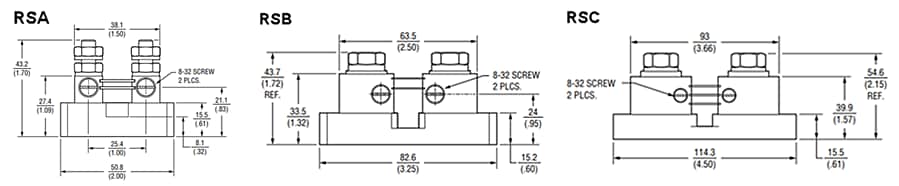

寸法 (mm)

チャート - Bourns RS Riedon™精密電流シャント抵抗器
