Microchip Technology PIC32CZ CA80/CA90 マイクロコントローラー

Microchip Technology PIC32CZCA80/CA90マイクロコントローラは、Arm^®Cortex^®-M7プロセッサをベースとした 32 ビット高性能MCUです。最大8MBのフラッシュメモリと1MBのSRAMを搭載しています。CA80/CA90 MCUには高速USB、CAN FD、SQI、SDHC、I²S™、Media LB™バス、EBI、SERCOMなど、さまざまな接続オプションがあります。メモリ保護ユニット（MPU）、フェイルセーフな内部RC発振器によるクロック障害検出機能、一部のペリフェラルに対する書き込み保護機能を備えています。PIC32CZ CA80/CA90 MCUは、100ピン、144ピン、176ピン、208ピンTQFPおよびBGAパッケージでご用意があります。

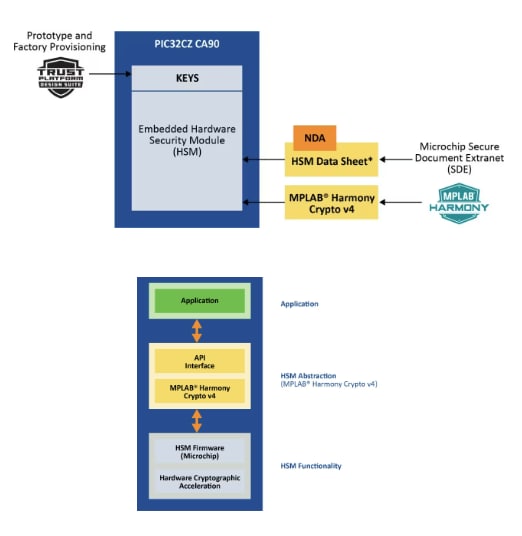

PIC32CZ CA90 MCUは、組み込みハードウェアセキュリティモジュール（HSM）が特徴で、安全なアプリケーションの開発を目的としています。HSMは、セキュアブート、TLS、暗号化/復号化といったセキュリティ機能の実装を目的に、すべての暗号ハードウェアアクセラレーション、キーストレージ、TRNGを実現しています。PIC32CZ CA80 MCUは、産業用ゲートウェイ、グラフィックス、車載アプリケーションといった機能とアプリケーションを実装するように設計されています。

特徴

接続性:
- USART、I²C、SPI、LINをなど、最大10のSERCOMインターフェイス
- 時分割多重（TDM）をサポートするI²Sモジュールが最大2つ
- 最大2つのシリアルクワッドインターフェイス（SQI）
- 専用ダイレクトメモリアクセス（DMA）が備わった最大6つのCAN FDポート
- MediaLB^®コントローラ1つ
- 最大2個の高速USB 2.0ポート
- 専用DMA、IEEE^®1588、イーサネットAVB（オーディオビデオブリッジング）サポートが備わっている10/100/1000イーサネット
機能安全:
- フラッシュおよびすべてのSRAMでの障害注入が備わったECC
- グローバルmBIST
- メモリー保護ユニット（MPU）
- 一部の周辺機器での書き込み保護
- フェイルセーフ内部RC発振器を活用したクロック障害検出
- 通信インターフェイスのルックバック

PIC32CZ CA90 MCU搭載のHSMには、次の属性があります。
- 最大4096ビットのキー長さを備えたRSA、DSA、ECC公開キー暗号化
- AES暗号化は、NIST FIPS 197ビットおよび256ビットのキー長に完全準拠
- MD-5、SHA-1、SHA-256、SHA-224、、SHA-384、SHA-512 SHA3機能が搭載されたハッシュ/MAC
- 真の乱数発生器（TRNG）
- セキュアキーストレージ
- 工場出荷時プロビジョニング

仕様

動作条件：
- V_DDREG：1.75V～1.85V、-40°C～85°C、 DC～300MHz
- V_DDIO/AVDD: 1.75V～3.63V、-40°C～85°C、DC～300MHz
300MHz Arm^®Cortex^®-M7：
- スーパースカラー・パイプライン（分岐予測機能付き6ステージ）
- L1キャッシュ（各16KB ECC保護命令とデータキャッシュ）
- 最大256Kbの密結合メモリ(TCM) (ECC保護命令とデータTCMの各128KB)
- 8領域のメモリ保護ユニット(MPU)
- ダブルおよびシングル精度 (32ビットと64ビット) を備えた浮動小数点ユニット(FPU)
- シングルサイクル・スループットを備えた乗算演算ユニット (MAC)
- DSP Thumb^®-2 準拠の命令セット
クロック管理：
- 32.768kHz超低消費電力内部発振器
- 通常の割り込みまたはNMI（ノンマスカブル割り込み）コントローラにルーティングされるクロック障害検出イベント：
  - CPU周波数モニタ
  - メイン水晶発振器故障検出
  - 32.768kHz水晶発振器周波数モニタ
- 独立したウォッチドッグタイマ（WDT）
- 高精度48MHzトリム済内部RC発振器
- システムクロック用のPLL最大2つ、USB高速動作用のPLL 1つ
- 周波数メータ

電源管理：
- パワーオンリセット（POR）およびブラウンアウトリセット（BOR）
- 複数の電源管理モード：アイドル、スタンバイ、休止状態、バックアップ、オフモード
- 超低消費電力リアルタイムクロック（RTC）およびリアルタイムタイマ（RTT）：
  - グレゴリオ暦と UTC モードを備えた RTC、低電力モードでの波形生成
  - 32.768kHz水晶周波数変動を補償するRTCカウンタトリム較正回路
メモリ：
- 8MB、4MB、2MBインシステム・セルフプログラマブル・フラッシュフラッシュ：
  - エラー訂正コード（ECC =フラッシュ、SRAM、TrustRAM、キャッシュ、TCM）
  - 書込中の読取（RWW）サポートがあるデュアルバンク（ライブアップデート）
  - 最大4KBのエミュレートされたユーザーOTPメモリ
- 追加の2x 80KBのブートフラッシュメモリ（2x24ページ）
- 最大256KBの密結合メモリ（TCM）（ECC搭載）
- 最大8KBの追加SRAM：
  - バックアップモードでの保持が可能
- 8つの32ビットバックアップレジスタ
