NXP Semiconductors FRDM-A-S32K312評価ボード
NXP SemiconductorsのFRDM-A-S32K312評価ボードは、特に自動車、産業用、IoTシステムをはじめとするさまざまな組み込みアプリケーション向けの、高性能かつ汎用性の高いプラットフォームです。NXP FRDM-A-S32K312は、120MHzで動作する浮動小数点演算ユニット（FPU）を備えたArm® Cortex®-M7コアを搭載しており、データ分析や診断のための高度なアルゴリズムの実行が可能です。このボードにはNXP SBC FS26が搭載されており、ASIL B準拠システム向けに+5.0Vおよび+3.3Vの電源レールを提供するため、安全性が極めて重要なアプリケーションに最適です。Arduino UNOとのフットプリント互換性により、モータ制御用のDEVKIT-MOTORGDや通信用のDEVKIT-COMMなど、さまざまな拡張シールドとの統合が容易に行えます。
このボードにはOpenSDAデバッグアダプタが内蔵されており、オンボードのK26 MCUを介して複数の業界標準デバッグインターフェイスに対応しているほか、利便性の高い接続を実現するUSB Type-C®コネクタも備えています。外部デバッグ用には、10ピンのJTAGコネクタが搭載されています。その他、プッシュボタンやRGB LED、プロトタイピング用に選択したMCUのI/Oピンへの容易なアクセスなど、ユーザーフレンドリーな機能が充実しています。TJA1463およびTJA1021トランシーバーを搭載したCAN FD（5Mbit/s）およびLIN（2.1/SAE J2602）の物理層により、自動車および産業用アプリケーションにおける信頼性の高い通信が保証されます。全体として、FRDM-A-S32K312は、多種多様な組み込みシステムの開発およびプロトタイピングのための堅牢なプラットフォームを提供します。
特徴
- 120MHzで動作するFPUを搭載したArm Cortex-M7コアにより、高度アルゴリズムでデータ分析と診断を行うことができます（S32K312 MCU）
- NXP SBC FS26、+5,0V、ASIL Bシステム用+3.3V
- Arduino UNOフットプリントは拡張「シールド」サポートと互換性あり（DEVKIT-MOTORGD DEVKIT-COMM）
- 統合オープンスタンダードシリアル/デバッグアダプタ(OpenSDA)で、オンボードK26 MCUが搭載された複数の業界標準デバッグインターフェイスに対応
アプリケーション
- 車載/車載用アグリゲータ
- 産業用オートメーションおよび制御
- エッジコンピューティング
- プロトタイピング
- 電動ポンプ
- HVACシステム
- バッテリ管理システム（BMS）
- ASIL B準拠システムのプロトタイピング
- センサフュージョンと制御システム
- 教育および開発ツール
ビデオ

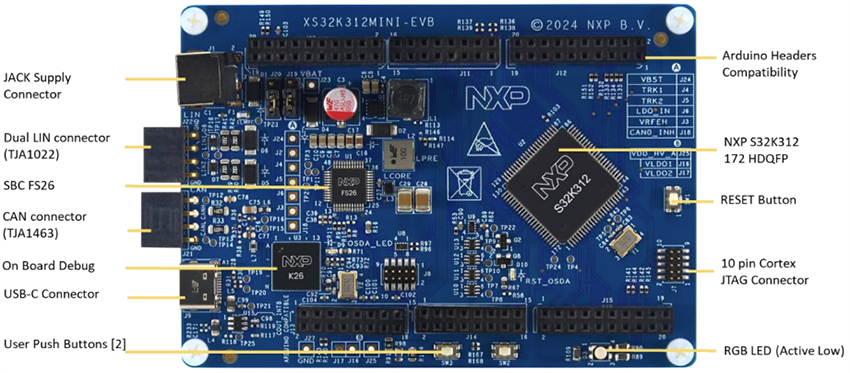

ボードレイアウト
ブロック図
オンボード部品
NXP Semiconductors S32K3 32ビット車載汎用MCU
シングル、デュアル、およびロックステップコア構成のスケーラブルな32ビットArm® Cortex®-M7ベースのMCUです。
NXP Semiconductors TJA1462およびTJA1463 CAN FD SICトランシーバ
CAN FD信号をアクティブな信号改善で駆動し、ネットワーク内の信号リンギングを排除します。
NXP Semiconductors TJA1021 LINトランシーバ
LIN コマンダ/レスポンダ・プロトコル・コントローラーと LIN の物理バス間のインターフェイスです。
NXP Semiconductors FS26 セーフティ システムベーシスチップ
エントリーおよびミッドレンジのセーフティマイクロコントローラに対応し、これらには、S32K3 シリーズが含まれます。
