Omron Electronics D2GWシール形極超小型基本スイッチ
オムロンD2AW-Rシール型超小型基本スイッチは、レバーがなく、2つのチップ抵抗器を内蔵したロングストロークシール型スイッチです。抵抗器と一体化しており、OFF、ON、短絡、切断の4つの検出モードに応じて、異なる出力シグナルを提供します。摺動接触構造により、高い接触信頼性と静音動作を実現します。 モールドリード線モデルが付属しており、統合抵抗器が追加されているため、は水しぶきや過剰な粉塵にさらされる用途に最適です。 電線の切断やスイッチ故障などの異常な状態を検出できます。用途には、警報/セキュリティデバイス、デバイスカバー、安全ボックス、自動ロックシステム、故障診断などがあります。
特徴
- 内蔵1-2チップレジスタを使用して、以下の出力状態を監視および表示できます。
- ON/OFF、短絡、または切断
- 最大チップ抵抗器を実装可能
- チップ抵抗器の定格電流：最大0.5W
- プリント基板端子および圧着端子
- 定格電圧範囲：5VDC ~ 14VDC
- 耐水性能はIP67に相当
- 摺動接触機構
- 最高+85°Cの高温抵抗
アプリケーション
- セキュリティデバイス
- 盗難防止装置カバーおよび不正操作防止
- スマートメータ・カバー
- 安全ボックス
- 自動ロッキングシステム
- FAデバイス
- 故障診断

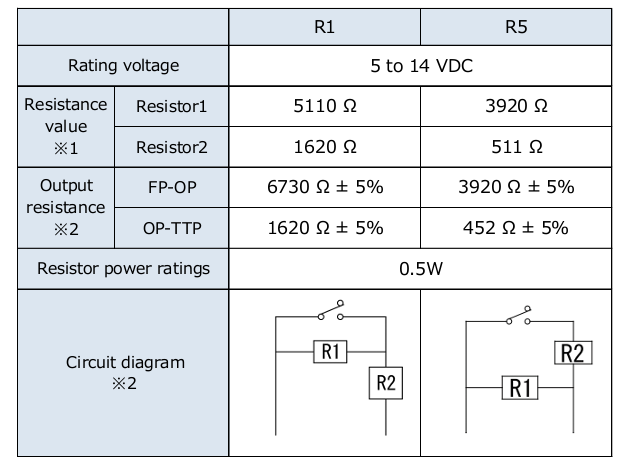

比較表
アプリケーション例
