ホーム > 最新の製品 > 新製品(メーカー別) > ROHM Semiconductor > BD7F100 & 200絶縁フライバックコンバータ - ROHM
最新の製品

ROHM Semiconductor BD7F100/200絶縁フライバックコンバータ

ROHM Semiconductor BD7F100およびBD7F200絶縁フライバックコンバータは、小さなサイズと高い信頼性が特徴のオプトカプラレスコンバータです。BD7F100およびBD7F200コンバータを使用すると、2個の外部レジスタによって設定される出力電圧と変圧器の巻数比が可能になり、オプトカプラや変圧器三次巻線の必要性が排除されます。

BD7F100とBD7F200フライバックコンバータには、独自に採用したタイプのオンタイム制御技術が使用されており、不要な外部位相補償部をレンダリングする高速負荷応答を目的としています。ROHM SemiconductorのBD7F100およびBD7F200コンバータは、産業機器絶縁型電源アプリケーション向けに設計されています。

特徴

  • 適応型オンタイム制御によって達成される高速負荷応答
  • 自動軽負荷モードによって、全負荷範囲での高い効率性を実現
  • 絶縁境界をまたぐ部品が不要になり、安全性が向上
  • オプトカプラなど寿命が限られているコンポーネントは、長期間の動作を可能にする必要なし
  • 優れたクロス安定化のためのマルチ出力構成をサポート
  • ラインナップには、それぞれ2つの異なるパッケージ・タイプに収められた2モデルがあります。

アプリケーション

  • 産業機器用絶縁型電源

仕様

  • 動作の供給電圧:
    • 3V~40V(BD7F100)
    • 8V~40V(BD7F200)
  • 過電流制限:
    • 1.25A (Typ.) (BD7F100)
    • 2.75A (Typ.) (BD7F200)
  • SW端子の動作電圧: 50V(最大)
  • スイッチング周波数: 400kHz(typ)
  • リファレンス電圧精度±1.5%(標準)
  • 0µA(標準)自己消費電流
  • 2mA(標準)動作電流
  • 動作の接合部温度: -40°C~+125°C

ビデオ

ROHM独自のフライバック方法

ROHM Semiconductor BD7F100/200絶縁フライバックコンバータ

ROHMは、オプトカプラを排除するために絶縁フライバックDC-DCコンバータ・コントローラを開発しました。また、二次側で電圧と電流を検出するために、一次側でフィードバックを加えることによって補助巻線フィードバック回路を構成しています。これによって、設計が簡素化され、信頼性が向上します。

これらのコントローラは、産業用電源FA機器、電力貯蔵システム、ソーラー・インバータ、サーボ・アンプ、高電力インバータに最適です。

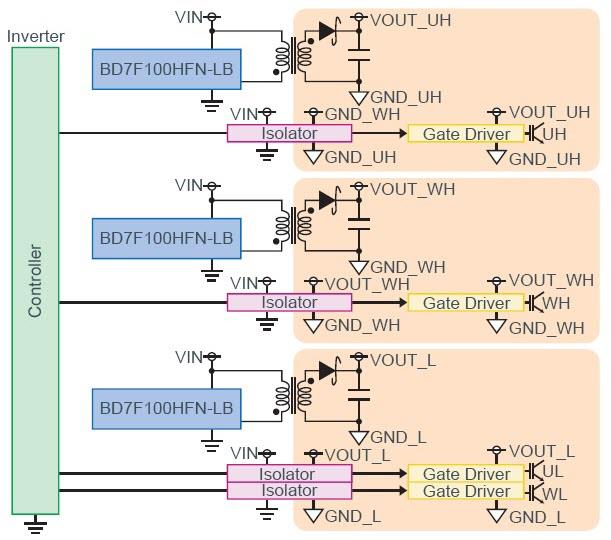

アプリケーション回路用例

ROHM Semiconductor BD7F100/200絶縁フライバックコンバータ

BD7F100HFN-EVK-002評価ボードは、BD7F100HFNフライバック・コンバータを評価し、400kHzの周波数で動作し、800mAの最大電流を出力します。

従来品対新製品

ROHM Semiconductor BD7F100/200絶縁フライバックコンバータ

ROHMの適応型オン時間制御方式は、非絶縁電源制御ICに活用されているオン時間制御設計に基づいており、負荷応答を向上させます。

適応型オンタイム制御

ROHM Semiconductor BD7F100/200絶縁フライバックコンバータ

この新しい方法によって、瞬時負荷電流変動に対する応答特性が改善されています。これによって、1Aの負荷電流および100μsの立ち上がり時間で出力電圧の変動が65%以上も削減され200mV未満になっており、信頼性が向上しています。
