Diodes Incorporated PI6CB332002ファンアウトクロックバッファ
Diodes Inc. PI6CB332002ファンアウトクロックバッファは、低電力消費のPCIe®5.0/6.0対応クロックバッファです。基準入力を受けて、85Ω または 100Ω の出力インピーダンス用オンチップ終端を備えた、最大 400MHz の低電力差動 HCSL 出力を 2 系統にファンアウトします。出力ごとに個別のOEピンがあるため、パワーマネジメントが容易です。またパワーダウントレラント(PDT)、入力クロック損失時の自動出力クロックパーキング、柔軟な起動シーケンシング機能もサポートしています。
特徴
- オンチップ終端が備わった低消費電力のHCSL出力x2
- 85Ωまたは100Ωのピンが選択可能な出力インピーダンス
- 個々の出力イネーブル
- I/Oパワーダウンの許容範囲をサポート
- 柔軟な電源起動シーケンシング
- 入力クロックの損失時の自動出力クロックパーキング
- <>
- 付加位相ジッタ
- PCIe 5.0 – 5fs RMS（標準）
- PCIe 6.0 – 3fs RMS（標準）
- DB2000QL - 10fs RMS（標準）
- 電源電圧3.3V
- 温度範囲：-40°C～+105°C
- 20ピン、3mm x 3mm、TQFN（W-QFN3030-20）（ZNA）パッケージ
- リードフリー、RoHS準拠
- ハロゲンとアンチモンフリーのグリーン・デバイス
- 特定の変更制御を必要とする車載アプリケーション向け（例: IATF 16949認定施設で製造されるPPAP対応のAEC-Q100/101/104/200認定部品）
アプリケーション
- PCIe 5.0およびPCIe 6.0システム
- 車載用電子機器
- データセンタとエンタープライズサーバ
- ネットワークおよび通信機器
- ストレージシステム
- 産業用システム

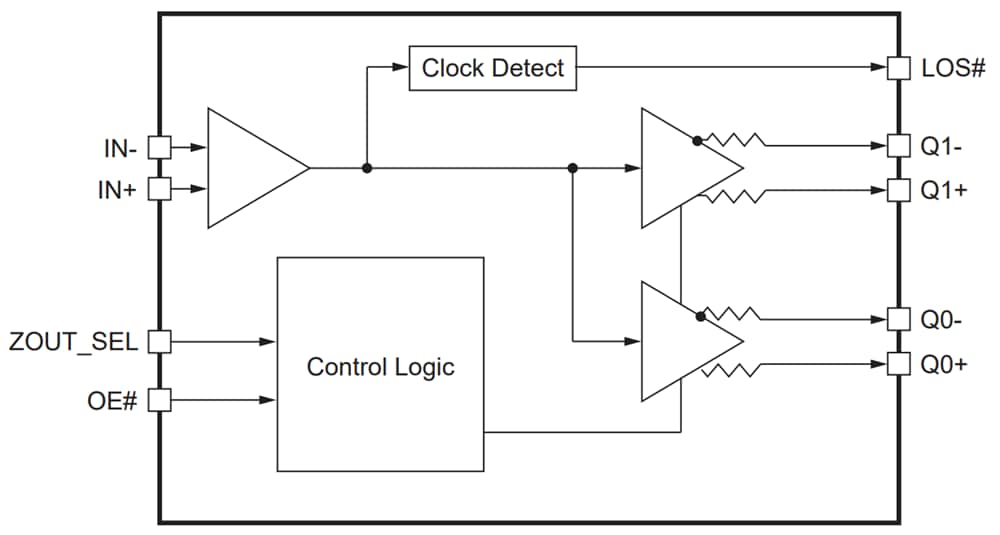

ブロック図
公開: 2025-10-07
| 更新済み: 2026-01-21
