STMicroelectronics 低電圧STSPINモータドライバ
STMicroelectronics STSPINモータドライバは、広範な電力定格、モータの種類、さまざまなシステム分割でのアプリケーションに使用されるICです。STSPINモータードライバモーターを使用して、最高の精度でモーターを効率的にに駆動するための機能をすべて組み込むことができます。これらの機能には、ホストマイクロコントローラを軽減する高度なモーションプロファイルジェネレータ、および保護と診断機能の包括的なセットが含まれます。
STSPIN ICには、適応型電流減衰制御スキーム革新的な電圧モード駆動が採用されており、滑らかな動きをもたらすトルク制御の精度を向上を目的としています。内蔵保護と診断スキームは、過酷な工場オートメーション環境で長期的な信頼性を得る上で役立ちます。STSPINのラインナップには、幅広い選択肢があるモータおよびモーション制御システムの設計要件に対応できる広範なパッケージがあります。
特徴
- 1.8～10Vの極めて低い動作電圧で、低電圧バッテリ駆動モータに最適
- 各フルブリッジで最大2.6 ARMSの高出力電流
- 最低80nAのベストインクラスのスタンバイ電力消費による省エネと長寿命
- フルステップあたり最大256マイクロステップ（STSPIN220）での際立った位置決め精度と滑らかな動き
- 最大の信頼性を誇るUVLO、過電流および熱保護
- 超小型3x3mm QFNパッケージ
アプリケーション
- 玩具
- ポータブルプリンタ
- ロボット工学
- 販売時点管理（POS）装置
- ポータブル医療機器
- ヘルスケアと健康機器（シェーバーや歯ブラシ）
STスピンeBook

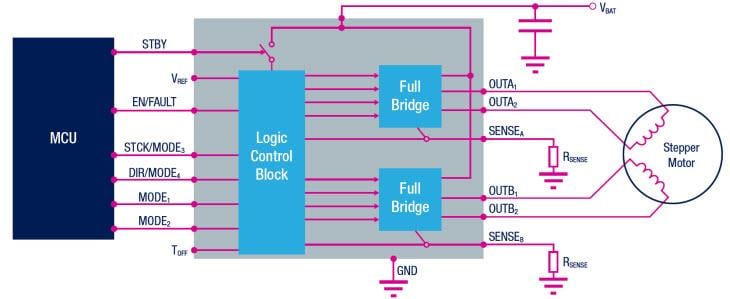

ブロック図
ビデオ
開発ツール
STMicroelectronics STEVAL-SPIN3201評価ボード
3相ブラシレスDCモータードライバで、STSPIN32F0およびSTD140N6F7 MOSFETに基づいています。
STMicroelectronics STEVAL-SPIN3202 3相BLDCドライバボード
使い勝手の良いソリューションを実現しており、低電圧モータ駆動アプリケーションの実装を目的としています。
STMicroelectronics EVALSP820-XS評価ボード
コンパクトで使い勝手のよい評価ボードで、STSPIN820ステッパモータドライバを対象としています。
STMicroelectronics X-NUCLEO-IHM14A1モータドライバ拡張ボード
STSPIN820モノシリック・ドライバ（ステッパモータ用）の評価に使用されます。
STMicroelectronics X-NUCLEO-IHM13A1拡張ボード
STSPIN250低電圧ブラシDCモータドライバをベースとしています。
STMicroelectronics X-NUCLEO-IHM12A1拡張ボード
低電圧デュアルブラシDCモータドライバ拡張ボードです。
STMicroelectronics X-NUCLEO-IHM11M1 DCモータードライバ拡張ボード
STSPIN230に基づいた、低電圧3相ブラシ無DCモータードライバ拡張ボードです。
STMicroelectronics X-NUCLEO-IHM06A1拡張ボード
低電圧ステッパモータドライバ拡張ボードで、STSPIN220低電圧ドライバに基づいています。
関連製品
STMicroelectronics STSPIN840 DCモータ・ドライバ
コンパクトなブラシ付DCモータで、2台の双方向ブラシ付DCモータの同時駆動に使用されます。
STMicroelectronics STSPIN830モータドライバ
コンパクトで汎用性の高いフィールド指向制御FOC対応3相モータ・ドライバです。
