TE Connectivity ECPN & ECP 高電圧DCコンタクタ
TE Connectivity（TE）のECPNおよびECPS 高電圧DCコンタクタは、バッテリエネルギー貯蔵システム、電気自動車（EV）充電器、電動船舶、データセンターなどの1500VDC電圧システム向けに設計されています。TE ECPN & ECPコンタクタは、ガス充填およびセラミックシーリングテクノロジーを採用し、優れた消弧性能を実現しています。ECPNおよびECPSは、TE独自の特許取得済み技術を組み込んでおり、極めて高いシステムの安全性と信頼性を提供します。これらの高耐圧DCコンタクタは、最大15KAまたは20KAの高い短絡電流耐量と、最大1500VDCの優れた遮断容量を備えています。連続通電容量範囲は350A～800Aです。
特徴
- ECPN350N / ECPS350B
- 最大15KAの短絡電流耐量
- セラミックシーリング技術による密閉
- 最大350Aの連続通電容量
- 高遮断性能：最大1500VDC（1500A時）
- 双方向負荷開閉が可能
- 5W保持電力を必要とする二重コイル設計
- 補助コンタクトを装備
- IEC60947-4-1のDC-1 (直流利用カテゴリー1) に準拠
- ECPN500B / ECPS500B
- 最大15KAの短絡電流耐量
- セラミックシーリング技術による密閉
- 最大500Aの連続通電容量
- 高遮断性能：最大1500VDC（2000A時）
- 双方向負荷開閉が可能
- 5W保持電力を必要とする二重コイル設計
- 補助コンタクトを装備
- IEC60947-4-1のDC-1 (直流利用カテゴリー1) に準拠
- ECPN800B / ECPS800B
- 最大20KAの強力な短絡電流耐量
- セラミックシーリング技術による密閉
- 最大800Aの連続通電容量
- 高遮断性能：最大1500VDC（2000A時）
- 双方向負荷開閉が可能
- 5W保持電力を必要とする二重コイル設計
- 補助コンタクトを装備
- IEC60947-4-1のDC-1 (直流利用カテゴリー1) に準拠
アプリケーション
- 蓄電池システム
- 光起電インバータ
- データセンター
- 電気艦船
- 電力変換システム
- メガワット級EV用DC充電器
ビデオ

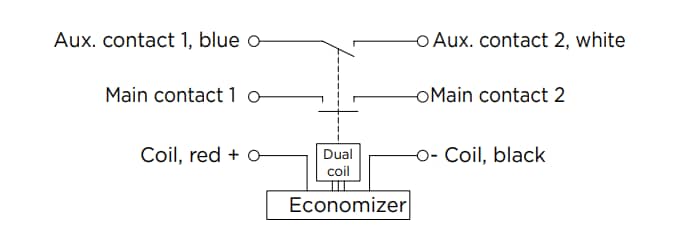

回路図
