Texas Instruments AMC0x30R/AMC0x30R-Q1高精度絶縁アンプ
Texas Instruments AMC0x30R/AMC0x30R-Q1 高精度、絶縁型アンプは、±1V、高インピーダンス入力およびシングルエンドレシオメトリック出力を備えています。高インピーダンス入力は、高インピーダンスの抵抗分圧器や出力抵抗の高い他の電圧信号源と接続するよう最適化されています。
この絶縁バリアは、異なる同相電圧レベルで動作するシステム領域を分離します。絶縁バリアは磁気干渉に対して非常に耐性があります。この絶縁バリアは、最大5kVRMS (DWVパッケージ) の強化絶縁と、最大3kVRMS (Dパッケージ) (60s) の基本絶縁を実現することが認定されています。
AMC0x30R/AMC0x30R-Q1は、入力電圧に比例するシングルエンド信号を出力します。フルスケール出力は、REFINピンに印加される電圧によって設定されます。AMC0x30Rの出力は、アナログ・デジタル・コンバータ（ADC）の入力に直接接続するように設計されています。REFINをADCと同じリファレンス電圧に接続し、ADCのダイナミック入力電圧範囲に適合します。AMC0x30R/AMC0x30R-Q1は、8ピン、ワイドボディ、ナローボディSOICパッケージに収められており、-40°C ～ +125°Cの温度範囲に指定されています。Texas Instruments AMC0x30R-Q1は、車載用アプリケーションのAEC-Q100認定を取得しています。
特徴
- ±1Vのリニア入力電圧範囲
- 2.4GΩ（標準）高入力インピーダンス
- 供給電圧範囲
- ハイサイド (VDD1)：3.0V～5.5V
- ローサイド (VDD2)：3.0V～5.5V
- シングルエンド出力、VREFINに対してレシオメトリック。リファレンス入力：2.7V～5.5V
- DC誤差が小さい
- オフセット誤差: ±1.5mV（最大）
- オフセットドリフト: ± 20μV/°C（最大）
- ゲイン誤差: ±0.25%（最大）
- ゲインドリフト：±40ppm/°C（最大）
- 非直線性：±0.025%（最大）
- 150V/ns（最小）の高CMTI
- CISPR-11およびCISPR-25規格に適合する低EMI
- 絶縁定格
- AMC0230R:基本絶縁
- AMC0330R強化絶縁
- 安全関連認定:
- DIN EN IEC 60747-17 (VDE 0884-17)
- UL1577
- -40°C ～ +125°Cの工業用温度範囲に完全指定
アプリケーション
- モータドライブ
- 光起電インバータ
- サーバー用電源ユニット（PSU）
- EV充電ステーション
データシート

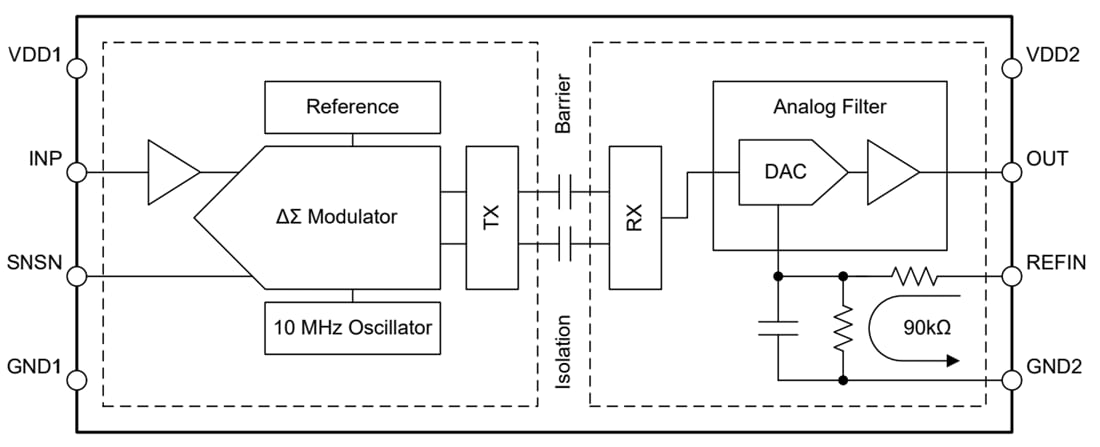

機能ブロック図
開発ツール
Texas Instruments DIYAMC-0-EVM評価モジュール (EVM)
5×4のグリッド・レイアウトで20個の構成を持つブレイクアパート・モジュール。
