Texas Instruments HSEC180ADAPEVM SOM向けアダプタボード
Texas Instruments HSEC180ADAPEVMアダプタボードは、TIのC2000システム・オン・モジュール (SOM) プラットフォーム向けの180ピン高速エッジカード (HSEC) アダプタであり、C2000 HSECベースのEVMとの下位互換性を確保できます。
HSEC180ADAPEVMは、TMDSHSECDOCKなどの従来型 C2000 HSECドッキングステーションとの併用向けで、SOMボードよりピン180本をHSECピンに接続します。また、C2000 マイクロコントローラ SOMプラットフォームでのEtherCAT®の機能性評価のために、2つのDP83826 10Mbps/100Mbps 産業用イーサネットPHYを搭載しています。
特徴
- 標準180ピンHSECインターフェイス
- エミュレーション用 XDS110ISO-EVM 対応
- DP8382610Mbps/100Mbps 産業用イーサネットPHY 2点、RJ-45イーサネットジャック2点付き
- 高速シリアルインターフェイス (FSI) ヘッダ
- 専用アナログHSECピン用のADCフィルタリングとESD保護
キット内容
- HSEC180ADAPEVM PCB
- クイックスタートガイド
- 含まれないもの：HSECドック、F29H85X-SOM-EVM
システムの説明

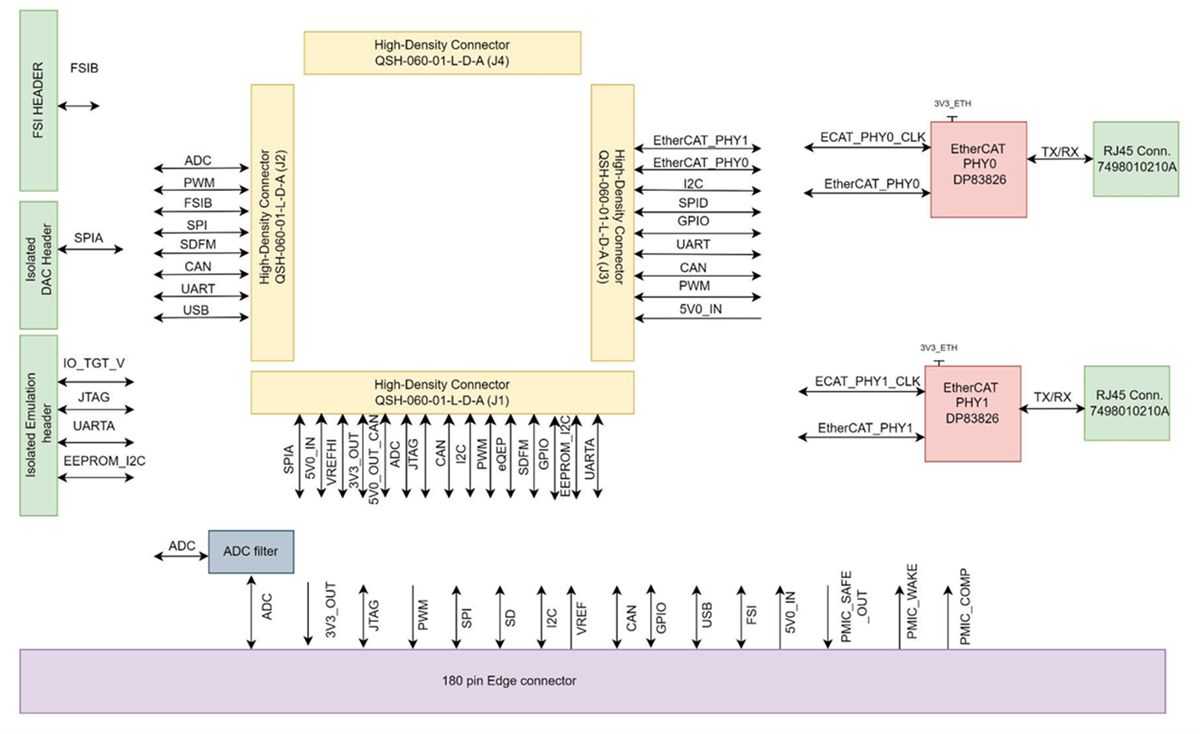

機能ブロック図

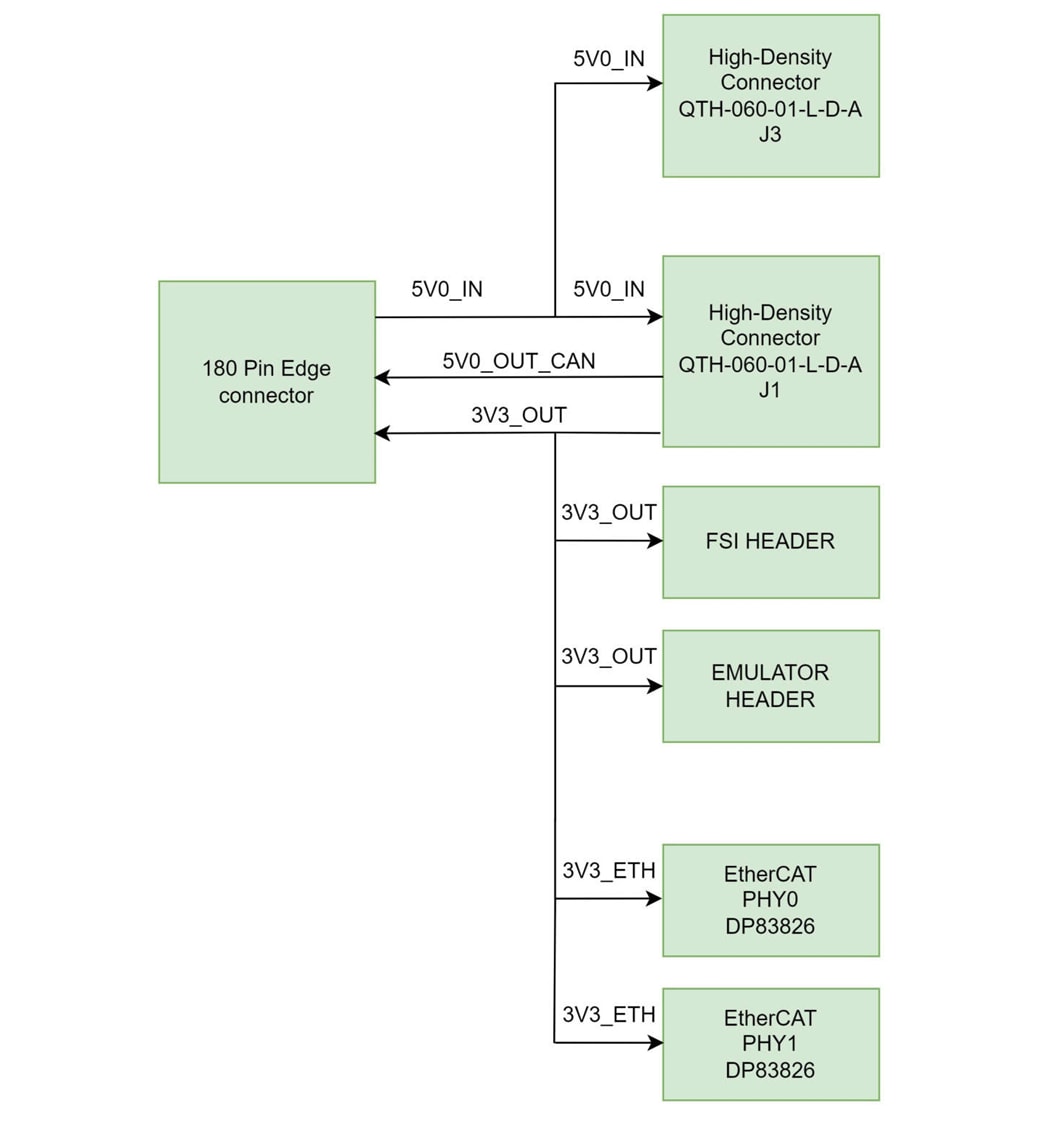

パワーツリー
関連製品
Texas Instruments F29H85xリアルタイム・マイクロコントローラ
エンジニアが産業用および自動車用アプリケーションでよりインテリジェントで安全な処理を実現できるよう支援します。
Texas Instruments TPD4E001 ESD保護アレイ
4チャンネルTVSベースの静電放電（ESD）保護ダイオードアレイです。
Texas Instruments TPDxE05U06/TPDxE05U06-Q1 TVS
超低容量の一方向静電気放電（ESD）保護ダイオード
Texas Instruments DP83826 10/100Mbps PHY
低くて確定的なレイテンシ、低電力を提供し、10BASE-Te、100BASE-TXイーサネットプロトコルをサポートします。
開発ツール
Texas Instruments F29H85X評価ボードとキット
TI C2,000™ MCUシリーズのF29H85xおよび/またはF29P58xデバイスを対象としています。
Texas Instruments TMDSHSECDOCKベースボード・ドッキング・ステーション
互換性のあるHSEC180ベースのコントロール・カードのキー信号へのヘッダ・ピン・アクセスを実現しています。
