Texas Instruments TPS7A02低ドロップアウト（LDO）リニアレギュレータ
Texas Instruments TPS7A02は、優れた過渡性能で200mAを供給できる超小型・超低静止電流の低ドロップアウト (LDO) リニア・レギュレータです。TPS7A02はIQ が25nAと非常に小さく、超低静止電流が重要な条件であるアプリケーション向けに設計されています。このデバイスはドロップアウト・モードでも小さなIQ 消費を維持するため、バッテリ動作時間をさらに延ばすことができます。シャットダウンまたはディセーブル・モードでわずか3nAのIQ しか消費しないため、バッテリの保存寿命を延ばすことに貢献します。TPS7A02は、最新のマイクロコントローラ (MCU) の低いコア電圧に対応し、0.8V～5.0V (50mV刻み) の出力範囲の製品を提供しています。
Texas Instruments TPS7A02は、スマート・イネーブル回路を内蔵し、内部で制御されるプルダウン抵抗により、ENピンをフローティング状態のままにしてもLDOをディセーブル状態に維持します。この回路により、ENピンのプルダウンに使用する外付け部品を最小限に抑えることができます。また、本デバイスがイネーブル状態のときに外付けプルダウン回路を流れる電流を最小化することにも貢献します。TPS7A02は、TJ = -40°C～+125°Cの範囲で動作が完全に規定されています。
特徴
- きわめて低いIQ ：ドロップアウト時でも25nA (標準値)
- シャットダウン時IQ ：3nA (標準値)
- 優れた過渡応答(1mA〜50mA)
- セトリング時間：10µs未満
- アンダーシュート：100mV
- パッケージ
- 1.0mm x 1.0mm X2SON
- 入力電圧範囲1.5V～6.0V
- 0.8V～5.0V（固定）出力電圧範囲
- 1.5%温度過昇出力精度
- スマートイネーブル・プルダウン
- 非常に低いドロップアウト
- 270mV以下 (200mA、VOUT = 3.3Vの場合)
- 1µF以上のコンデンサで安定
アプリケーション
- ウェアラブル電子機器
- サーモスタット、煙感知器
- ガス、熱、水道メータ
- 血糖モニタ、酸素濃度計
- 住宅用回路ブレーカと故障インジケータ
- セキュリティとビデオ監視装置の構築
- EPOSカードリーダー

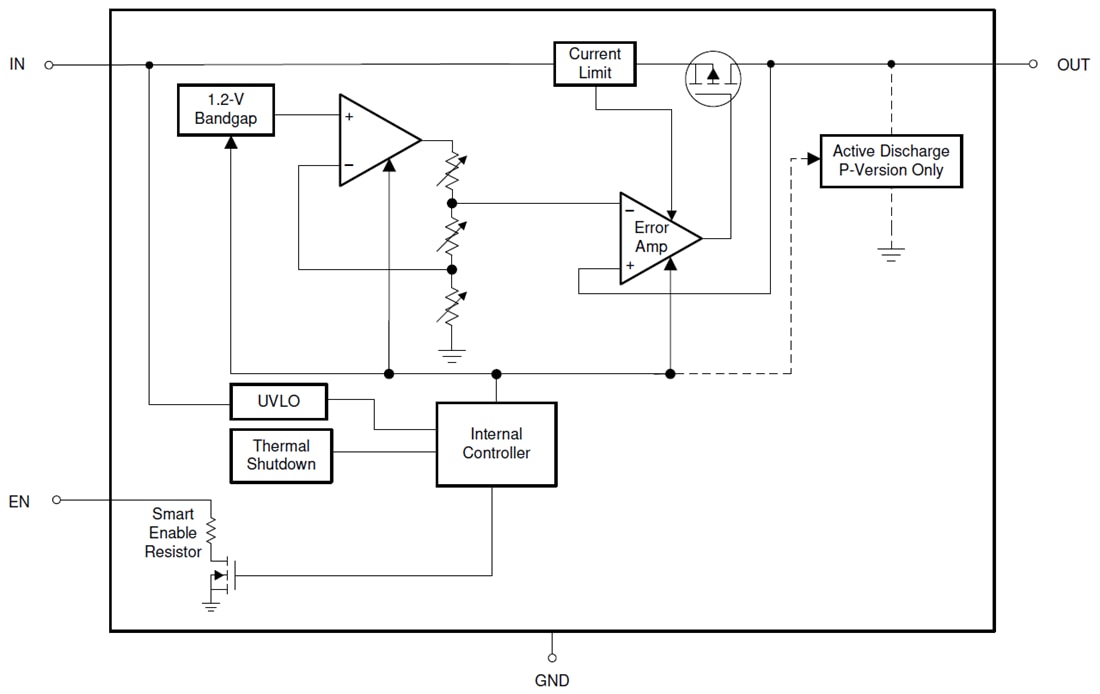

機能ブロック図
関連のある開発ツール
Texas Instruments MULTIPKGLDOEVM-823 LDOレギュレータ評価モジュール
リニア・レギュレータのいくつかの共通パッケージの動作と性能を評価する上で役立ちます。
