Texas Instruments xWRL6844EVM評価モジュール（EVM）
Texas Instruments xWRL6844EVM 評価基板 (EVM) は、xWRL6844ミリ波レーダー・センサ向けの使いやすい評価基板です。xWRL6844EVMは、スタンドアロン動作と、未加工ADCキャプチャと信号処理の開発に適したDCA1000EVMへの直接接続の両方をサポートしています。この評価基板には、オンチップのDSP、ハードウェア・アクセラレータ、低消費電力のArm® Cortex®-R5Fコントローラを使用してソフトウェア開発を開始するために必要な要素すべてが付属しています。また、Texas Instruments xWRL6844EVMには、オンボードのボタンとLEDが搭載されているため、プログラミングとデバッグに適したオンボード・エミュレーション機能に加えて、シンプルなユーザー・インターフェイスの迅速な統合が可能です。
特徴
- 57GHz～64GHz ミリ波レーダー・センサ
- オンチップのC66x DSP、Arm Cortex-R5Fコントローラ、およびハードウェア・アクセラレータ (HWA 1.2)
- TPS650365xベースのパワー・マネジメント・トポロジ
- 4つの送信アンテナと4つの受信アンテナ (4TX/4RX) をオンボード搭載し、RF性能の優れたRO3003 PCBサブストレートに対応
- デバッグや未加工のADCデータ・キャプチャのためのDCA1000との直接インターフェイス
アプリケーション
- キャビン内センシング
- 子供の存在検出
- 車内乗員検知、位置特定、分類
- 車両乗員のバイタルサインモニタリング
- 侵入者検出
- シートベルトのリマインダー
キット内容
- AWRL6844EVMボード
- 取り付けネジ
- Micro USBケーブル
- クイックスタートガイド
- スペーサー
- 保証カード（免責事項シート）
ビデオ

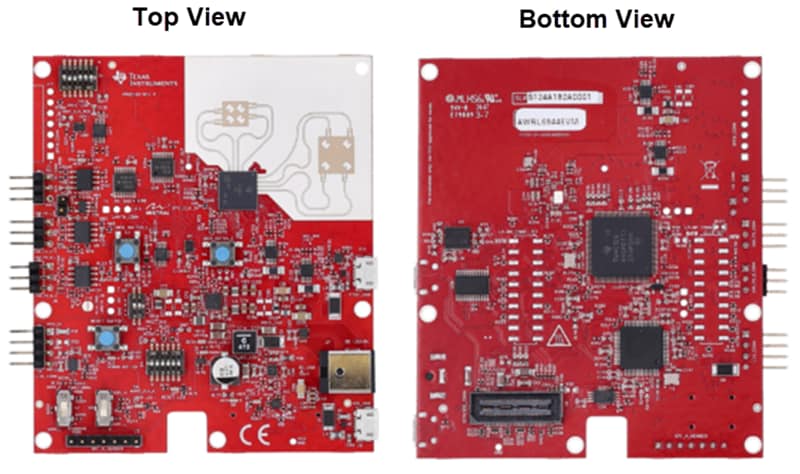

ボードレイアウト
関連製品
Texas Instruments AWRL6844 ミリ波レーダーセンサ
より信頼性の高い車内安全機能の設計を可能にします。
Texas Instruments TS3A24157 Dual SPDT Analog Switch
Operates from 1.4V to 3.6V; low ON-state resistance and excellent ON-state resistance matching.
Texas Instruments TLV755P 500mA LDOレギュレータ
フォールドバック過電流保護と理想的なラインおよび負荷過渡性能を提供します。
Texas Instruments TPS212xパワーマルチプレクサ
複数の電源が活用されているさまざまなシステムを対象に設計されています。
Texas Instruments TVS1800フラットクランプ・サージ保護デバイス
最大40AのIEC 61000-4-5故障電流を堅牢にシャントし、システムを保護します。
開発ツール
Texas Instruments DCA1000EVMリアルタイムデータ収集アダプタEVM
リアルタイムのデータキャプチャおよびストリーミングを実現しており、4レーンLVDSトラフィックを対象としています。
