STMicroelectronics LIS2D MEMS Digital Output Motion Sensor

STMicroelectronics LIS2D
MEMSデジタル出力モーションセンサ

FEMTOシリーズに属するSTMicroelectronics LIS2D MEMS デジタル出力モーションセンサは、超低消費電力で高性能な３軸リニア加速度センサで、デジタル I2C/SPI シリアルインターフェース標準出力を備えています。

LIS2D は動的にユーザー選択可能なフルスケール±2g/±4g/±8g/±16gを備え、1Hz ～ 5.3kHzの出力データレートで加速度を測定することが可能です。

デバイスは、デバイス自体の位置、また２つの独立した慣性ウェイクアップ／フリーフォールイベントを介して割り込み信号を生成するように構成することができます。

機能
  • 広範な供給電圧1.71V ～ 3.6V
  • 独立型 IO 供給（1.8V）および供給電圧互換
  • 超低消費電力モード 最低2μA
  • ±2g/±4g/±8g/±16gの動的に選択可能なフルスケール
  • I2C/SPIデジタル出力インターフェース
  • 2つの独立型プログラマブル割り込みジェネレータによるフリーフォールおよびモーション検出
  • 6D/4D 方位検出
  • 「スリープ状態からウェイクアップ（Sleep to wake）」および「スリープ状態に戻る（return to sleep）」機
  • フリーフォール検出
  • モーション検出
  • 組み込み温度センサ
  • 組み込みFIFO
  • ECOPACK® RoHS および 環境規制準拠

    • アプリケーション
  • 動き有効化機能
  • ディスプレイ配向
  • 振動コントロール
  • 歩数計
  • ゲームおよびバーチャルリアリティ入力デバイス
  • 衝撃認識およびロギング

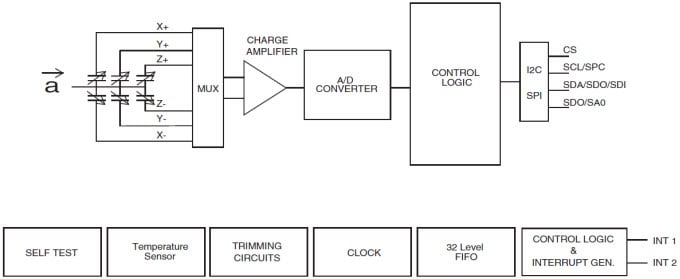

ブロック図
Block Diagram

STEVAL-MKI135V1 LIS2DHアダプタボード

STEVAL-MKI135V1 アダプタボードは LIS2DH MEMS デバイスの評価用に設計されています。これは 迅速なシステムのプロトタイピングおよびデバイス評価のための効果的なソリューションです。

STEVAL-MKI135V1 は標準DIL 24 ソケットにつなぐことができます。アダプタは完全な LIS2DH ピンアウトを提供し、VDD 電力供給ラインで必要となるデカップリングコンデンサとすぐに使用できます。

このアダプタはSTEVAL-MKI109V2に対応します:これは、センサおよびPCの間のブリッジとして機能する高性能な32ビット・マイクロコントローラを含むマザーボードで、ダウンロード可能なグラフィカル・ユーザーインタフェース（Unico GUI）、またはカスタマイズされたアプリケーションのための専用ソフトウェアルーチンを使用することが可能です。

機能
  • 標準DIL 24 ソケット用の完全な LIS2DH ピンアウト
  • STEVAL-MKI109V2 マザーボードとの完全互換性
  • RoHS 準拠
