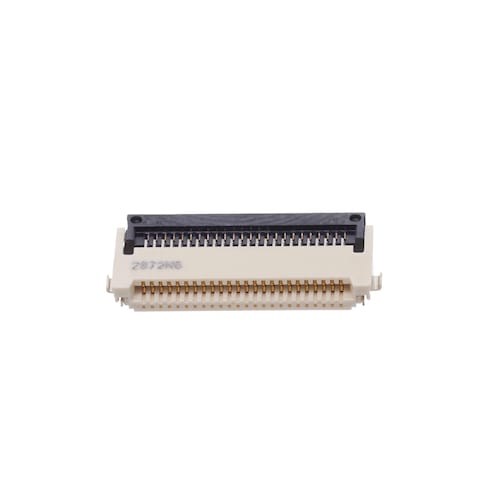

XF3M-2415-1B

Omron Electronics
653-XF3M-2415-1B
XF3M-2415-1B

メーカ：

詳細：
FFCおよびFPC コネクタ RotaryBackLock .5mm Dual Contact 24pin

データシート:
ECADモデル:
無料のライブラリローダーをダウンロードし、お使いのECADツール用にこのファイルを変換してください。ECADモデルの詳細について
詳細を表示
Omron Electronics XF3M-2415-1Bの詳細を読む

在庫: 601

在庫：
601
すぐに出荷可能
取寄中:
1,500
予想2026/05/29
工場リードタイム：
26
週間 表示されている時間を超える工場生産予定時間。
最小: 1   倍数: 1
ユニット価格:
¥-
合計 額:
¥-
EST関税:
パッケージング:
完全リール（1500の倍数で注文）

価格 (JPY)

数量 ユニット価格
合計 額
カットテープ/ MouseReel™ †
¥329.6 ¥330
¥291.2 ¥2,912
¥233.6 ¥5,840
¥232 ¥23,200
¥212.8 ¥53,200
¥209.6 ¥104,800
¥204.8 ¥204,800
完全リール（1500の倍数で注文）
¥200 ¥300,000
† ¥750 MouseReel™の料金が追加され、ショッピングカートに加算されます。すべてのMouseReel™の注文は、キャンセルおよび返品できません。 ↩

製品属性 属性値 属性の選択
Omron
製品カテゴリー: FFCおよびFPC コネクタ
RoHS:
Connectors
24 Position
0.5 mm
SMD/SMT
Right Angle
Dual Contact
Gold
500 mA
XF3M
- 30 C
+ 85 C
Reel
Cut Tape
MouseReel
ブランド: Omron Electronics
接点材質: Spring Copper Alloy / Nickel Substrate
組立国: Not Available
拡散国: Not Available
原産国: CN
筺体の色: Natural
筐体材質: Liquid Crystal Polymer (LCP)
絶縁抵抗: 100 MOhms
取り付け様式: Cable
製品タイプ: FFC & FPC Connectors
工場パックの数量: 1500
サブカテゴリ: FFC & FPC Connectors
定格電圧: 50 V
別の部品番号: XF3M-2415-1BBYOMZ XF3M24151B XF3M24151BBYOMZ
単位重量: 1.212 g
製品が見つかりました:
類似製品を表示するには、チェックボックスを1つ以上選択します
このカテゴリーの類似製品を表示するには、上記のチェックボックスを1つ以上選択してください。
選択した属性: 0

データシート

PCN

Technical Resources

この機能はJavaScriptを有効にすることが必要です。

JPHTS:
853669000
CNHTS:
8536901100
CAHTS:
8536690020
USHTS:
8536694040
KRHTS:
8536691000
TARIC:
8536693000
MXHTS:
8536699999
BRHTS:
85366990
ECCN:
EAR99

XF3M 0.5mm and 1.0mm Pitch FPC/FFC Connectors

Omron Electronics XF3M Series 0.5mm and 1.0mm Pitch FPC/FFC Connectors offer improved insertion of FPC/FFC cables and confirm proper connection with a "sure-lock" feel. The XF3M series features a rotary back lock mechanism, high retention force with a dual contact structure, applicable FPC/FFC thickness of 0.30±0.05mm, and a Ni-barrier for high resistance to solder creep(gold plated). The XF3M Series allows the FPC/FFC to be inserted from a slanting top direction.
