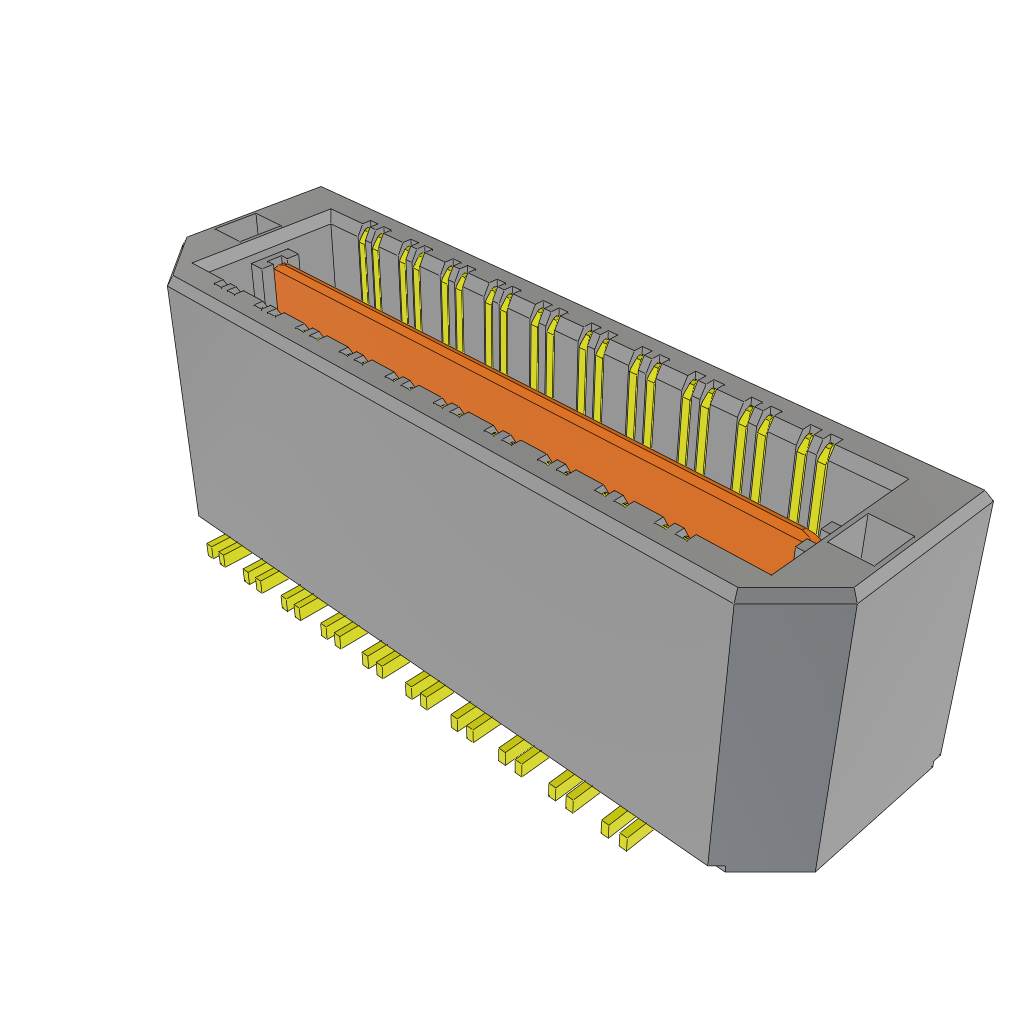

QTH-020-02-F-D-DP-A

Samtec
200-QTH02002FDDPA
QTH-020-02-F-D-DP-A

メーカ：

詳細：
基板間およびメザニンコネクタ 0.50 mm Q Strip High-Speed Ground Plane Terminal Strip

データシート:
ECADモデル:
無料のライブラリローダーをダウンロードし、お使いのECADツール用にこのファイルを変換してください。ECADモデルの詳細について
詳細を表示
Samtec QTH-020-02-F-D-DP-Aの詳細を読む

在庫: 99

在庫：
99 すぐに出荷可能
工場リードタイム：
2 週間 表示されている時間を超える工場生産予定時間。
最小: 1   倍数: 1
ユニット価格:
¥-
合計 額:
¥-
EST関税:

価格 (JPY)

数量 ユニット価格
合計 額
¥1,195.9 ¥1,196
¥1,132.8 ¥11,328
¥1,084.6 ¥27,115
¥1,061.4 ¥53,070
¥931.8 ¥242,268
¥815.6 ¥424,112
¥714.2 ¥742,768
¥682.7 ¥1,375,641

製品属性 属性値 属性の選択
Samtec
製品カテゴリー: 基板間およびメザニンコネクタ
RoHS:
Headers
40 Position
0.5 mm (0.02 in)
2 Row
Solder Pin
Vertical
8 mm
2 A
175 VAC
25 Gbps
- 55 C
+ 125 C
Gold
Phosphor Bronze
Liquid Crystal Polymer (LCP)
QTH
Tray
アプリケーション: Power, Signal
ブランド: Samtec
データ レート: 25 Gbps
可燃性等級: UL 94 V-0
取り付け様式: Mounting Peg
製品タイプ: Board to Board & Mezzanine Connectors
工場パックの数量: 65
サブカテゴリ: Board to Board & Mezzanine Connectors
トレードネーム: Q Strip
単位重量: 480 mg
製品が見つかりました:
類似製品を表示するには、チェックボックスを1つ以上選択します
このカテゴリーの類似製品を表示するには、上記のチェックボックスを1つ以上選択してください。
選択した属性: 0

データシート

Images

Models

Specification Sheets

Technical Resources

コンプライアンスコード
JPHTS:
853669000
CNHTS:
8538900000
CAHTS:
8536690020
USHTS:
8536694040
KRHTS:
8536691000
TARIC:
8536693000
MXHTS:
8536699999
BRHTS:
85366990
ECCN:
EAR99
原産地分類
原産国:
コスタリカ
組立原産国:
入手不可
拡散国:
入手不可
出荷時に原産国または地域が変更される場合があります。

Q Strip™ ハイスピードメザニンコネクタ

Samtec Q Strip™ハイスピードメザニンコネクタは、シグナルインテグリティが不可欠な高速基板間接続用途向けに設計されています。Q Stripコネクタは、表面実装型の信号コンタクトと、2列の信号間の表面実装型グランドプレーンを備えており、電気的性能を向上させています。Samtec Q Stripコネクタの嵌合セットは、5mm（0.197インチ）から30mm（1.180インチ）までの8種類のスタック高で提供されています。オプションとして、ブラインド嵌合用のガイドポスト、およびリフロー前の適切なコネクタ配置のための位置合わせピンやロッククリップが用意されています。

5Gソリューション

Samtec 5Gソリューションは、新興の5G技術に必要な超高周波数および高データレートをサポートしています。この5Gネットワークの勢いが急速に高まるにつれ、mmWave、大規模MIMO、ビームフォーミング、フルデュプレックス（FDX）といった技術に新システム、デバイス、機器が必要になります。Samtec 5Gソリューションは、試験と開発システム、リモート無線とアクティブアンテナ、ネットワーク機器、自動車と輸送の4用途を対象とした高性能製品が特徴です。

ハイスピードケーブルアッセンブリー

Samtecハイスピードケーブルアッセンブリーには、AcceleRate®スリムボディ、ERCD 0.80mm Edge Rate®、HLCDハイスピード雌雄同形、HQCD 0.50mm Q Strip®、SEAC SEARAY™シリーズなどが含まれます。AcceleRateケーブルアッセンブリーは、ARF6シリーズと嵌合して確実に接続するARC6スリムケーブルボディで構成されています。ERCD 0.80mm Edge Rateアッセンブリーは、SamtecのEye Speedケーブルを使用して14Gbpsのパフォーマンスを発揮します。2列システム（最大120ピン）および標準メタルラッチングシステムが特徴です。Eye Speedケーブルテクノロジーは、個々に必要な銅と編組シールドを備えた高度なシグナルインテグリティパフォーマンスを実現します。26AWG～38AWG同軸ケーブルおよびTwinaxケーブル構造、20Ω、50Ω、85Ω、100Ωの定格があります。

Q Strip®QSH高速グランドプレーン・ストリップ

Samtec QTH高速グランドプレーン端子ストリップは、175VAC定格およびバンクあたり60ピン、ピンあたり2Aの定格を提供します。リン酸銅が端子を構成し、絶縁体素材は液晶ポリマー構造になっています。QTH端子ストリップはUMPT/UMPSと互換性があり、柔軟な2ピースの電力と信号のソリューションとなっています。Samtec QTH高速グランドプレーン端子ストリップは、最大サイクル定格が100、操作温度範囲が-55℃～+125℃となっています。

フレキシブルボードスタッキングコネクタ

Samtecフレキシブルスタッキングボードコネクタには、設計の柔軟性を備えたさまざまな基板対基板コネクタがあります。これらの基板対基板コネクタシステムは、さまざまなピッチ、密度、スタック高、方向、およびその他の標準または修正オプションでご用意がありますので、あらゆるアプリケーションに適したコネクタを簡単に見つけることができます。フレックススタックオプションには、一体型、薄型パススルー、隆起型、オスメス同体、シュラウド、コプラナー、平行、垂直があります。ポスト高は、0.005”（0.13mm）単位で調整できます。

5G Automotive & Transportation Solutions

Samtec 5G Automotive and Transportation Connectivity meets the needs of the growing 5G network market. As implementation of the 5G network quickly gains momentum, high-performance devices, systems, and test and measurement equipment are needed to support the ultra-high frequencies and high data rates that technologies like mmWave, Massive MIMO, beamforming, and full duplex demand. Samtec offers high-performance interconnects and high-level technical expertise to support these requirements, including an expanding portfolio of solutions ideal for Automotive applications.
