SEAF-20-05.0-L-08-1-A-K-TR

Name: Samtec SEAF-20-05.0-L-08-1-A-K-TR
Brand: Samtec
SKU: 200-SEAF2005.0L081AK
Price: 2483 JPY
Availability: InStock

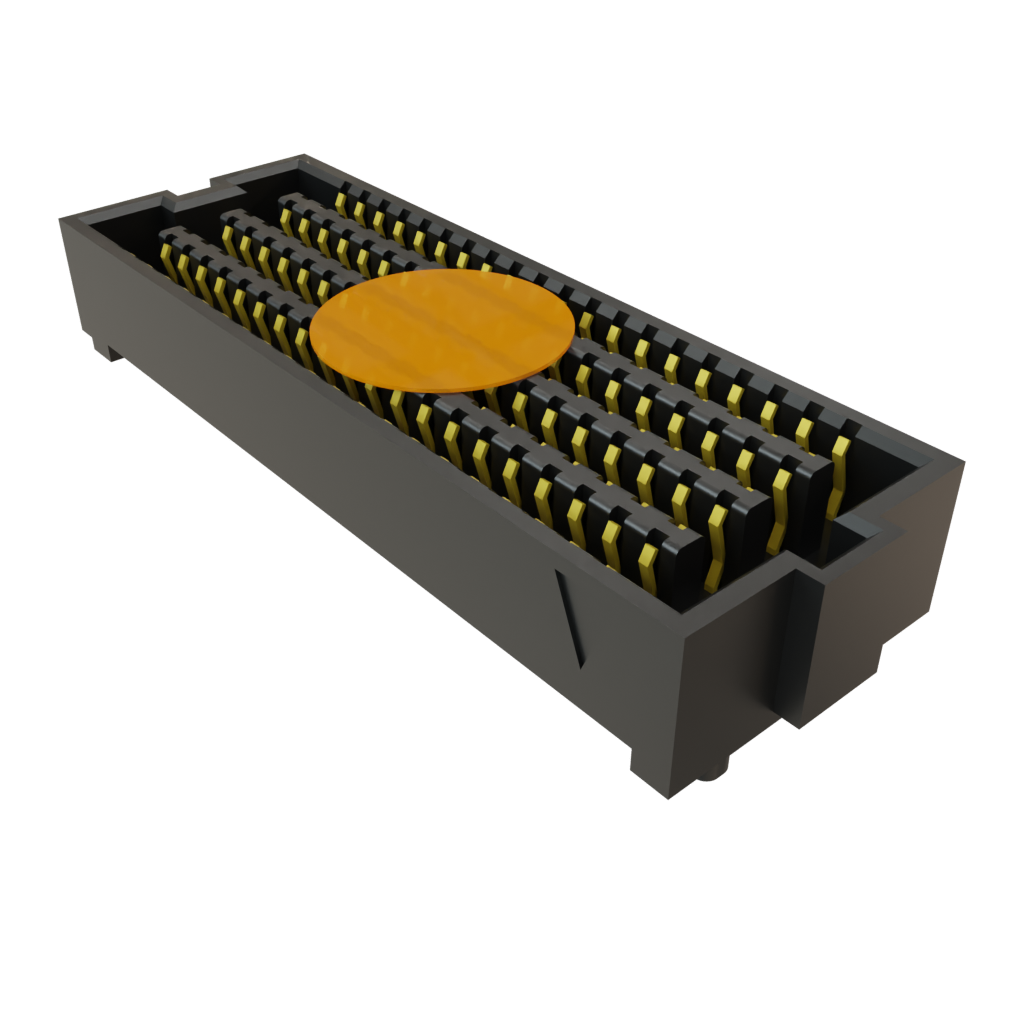

画像はあくまで参考です
製品仕様をご覧ください

Mouser 番号：

200-SEAF2005.0L081AK

メーカ番号：

SEAF-20-05.0-L-08-1-A-K-TR

メーカ：

Samtec

詳細：

基板間およびメザニンコネクタ .050 SEARAY High-Speed High-Density Open-Pin-Field Array Socket

データシート:

SEAF-20-05.0-L-08-1-A-K-TR データシート (PDF)

ECADモデル:

無料のライブラリローダーをダウンロードし、お使いのECADツール用にこのファイルを変換してください。ECADモデルの詳細について

詳細を表示

Samtec SEAF-20-05.0-L-08-1-A-K-TRの詳細を読む

在庫: 369

在庫：: 369 すぐに出荷可能

予期しないエラーが発生しました。後でもう一度お試しください。
工場リードタイム：: 1 週間表示されている時間を超える工場生産予定時間。

数量を入力:

最小: 1 倍数: 1

ユニット価格:

¥-

合計額:

¥-

EST関税:

価格 (JPY)

数量	ユニット価格	合計額
	¥2,483.2	¥2,483
	¥2,374.4	¥23,744
	¥2,284.8	¥57,120
	¥2,118.4	¥105,920
	¥1,819.2	¥181,920
完全リール（250の倍数で注文）
	¥1,547.2	¥386,800
	¥1,324.8	¥662,400
	¥1,136	¥1,136,000

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

製品属性	属性値	属性の選択
メーカ:	Samtec
製品カテゴリー:	基板間およびメザニンコネクタ
RoHS:
製品:	Headers
位置数:	160 Position
間隔:	1.27 mm (0.05 in)
行数:	8 Row
末端様式:	Solder
取り付け角度:	Straight
スタック高:	7 mm
定格電流:	2.7 A
定格電圧:	240 VAC
最低動作温度:	- 55 C
最高動作温度:	+ 125 C
接点メッキ:	Gold
接点材質:	Copper Alloy
筐体材質:	Liquid Crystal Polymer (LCP)
シリーズ:	SEAF
パッケージ化:	Reel
パッケージ化:	Cut Tape
アプリケーション:	Power, Signal
ブランド:	Samtec
組立国:	Not Available
拡散国:	Not Available
原産国:	US
可燃性等級:	UL 94 V-0
取り付け様式:	SMD/SMT
製品タイプ:	Board to Board & Mezzanine Connectors
工場パックの数量:	250
サブカテゴリ:	Board to Board & Mezzanine Connectors
トレードネーム:	SEARAY

製品が見つかりました:

類似製品を表示するには、チェックボックスを1つ以上選択します

このカテゴリーの類似製品を表示するには、上記のチェックボックスを1つ以上選択してください。

選択した属性: 0

ドキュメントの絞り込み:

Specification Sheets

Technical Resources

Test Report (PDF)

JPHTS:: 853669000
CNHTS:: 8536901100
CAHTS:: 8536690020
USHTS:: 8536694040
KRHTS:: 8536691000
TARIC:: 8536693000
MXHTS:: 8536699999
BRHTS:: 85366990
ECCN:: EAR99

高密度アレイ

Samtec高密度アレイには、ボード対ボード・メザニンコネクタおよび角型ケーブルアッセンブリがあります。これらのコンポーネントは、水平、直角、ストレート、垂直などさまざまな取り付け角度で販売されており、広範な終端形式から選択できます。位置の数は100～560、列数は4～14です。Samtec高密度アレイは、0.635mm、0.8mm、1.27mmをはじめとする複数のピッチでご用意があります。

5Gソリューション

Samtec 5Gソリューションは、新興の5G技術に必要な超高周波数および高データレートをサポートしています。この5Gネットワークの勢いが急速に高まるにつれ、mmWave、大規模MIMO、ビームフォーミング、フルデュプレックス（FDX）といった技術に新システム、デバイス、機器が必要になります。Samtec 5Gソリューションは、試験と開発システム、リモート無線とアクティブアンテナ、ネットワーク機器、自動車と輸送の4用途を対象とした高性能製品が特徴です。

SEARAY™ SEAF & SEAMコネクタ

Samtec SEARAY™ SEAFおよびSEAMコネクタは、1.27mmピッチグリッド、Rugged EdgeRate^®コンタクトシステム、最大56Gbpsを提供します。SEAF高密度ソケットコネクタ・シリーズには、SEAF-RA直角ソケット、SEAF8 0.8mmオープンピンフィールドアレイ、SEAFP Press-Fitソケット、SEAFP-RA直角Press-Fitソケットがあります。SEAMコネクタは、低挿入/抜去力が特徴で、7mm～17.5mmのスタック高でご用意があります。Samtec SEARAY™ SEAFおよびSEAMコネクタは、IPC-A-610FおよびIPC J-STD-001F規格を満たしています。

フレキシブルボードスタッキングコネクタ

Samtecフレキシブルスタッキングボードコネクタには、設計の柔軟性を備えたさまざまな基板対基板コネクタがあります。これらの基板対基板コネクタシステムは、さまざまなピッチ、密度、スタック高、方向、およびその他の標準または修正オプションでご用意がありますので、あらゆるアプリケーションに適したコネクタを簡単に見つけることができます。フレックススタックオプションには、一体型、薄型パススルー、隆起型、オスメス同体、シュラウド、コプラナー、平行、垂直があります。ポスト高は、0.005”（0.13mm）単位で調整できます。

SEARAY™ SEAF 高密度ソケットコネクタ

Samtec SEARAY™ SEAF高密度ソケットコネクタは、7mm～40mmのスタック高さと最大56Gbpsの性能定格を特徴としています。SEAFシリーズには、SEAF-RA直角ソケット、SEAF8 0.8mmオープンピンフィールドアレー、SEAFPプレスフィットソケット、SEAFP-RA直角プレスフィットソケットがあります。SEAFソケットコネクタは、はんだテールを備えているので実装しやすく、最大560のシングルエンドI/Oまたは140の差動ペアを提供します。Samtec SEARAY SEAF高密度ソケットコネクタは、並列、垂直、コプレーナ・アプリケーションに最適です。
