ST5-40-1.50-L-D-P-TR

Samtec
200-ST5401.50LDPTR
ST5-40-1.50-L-D-P-TR

メーカ：

詳細：

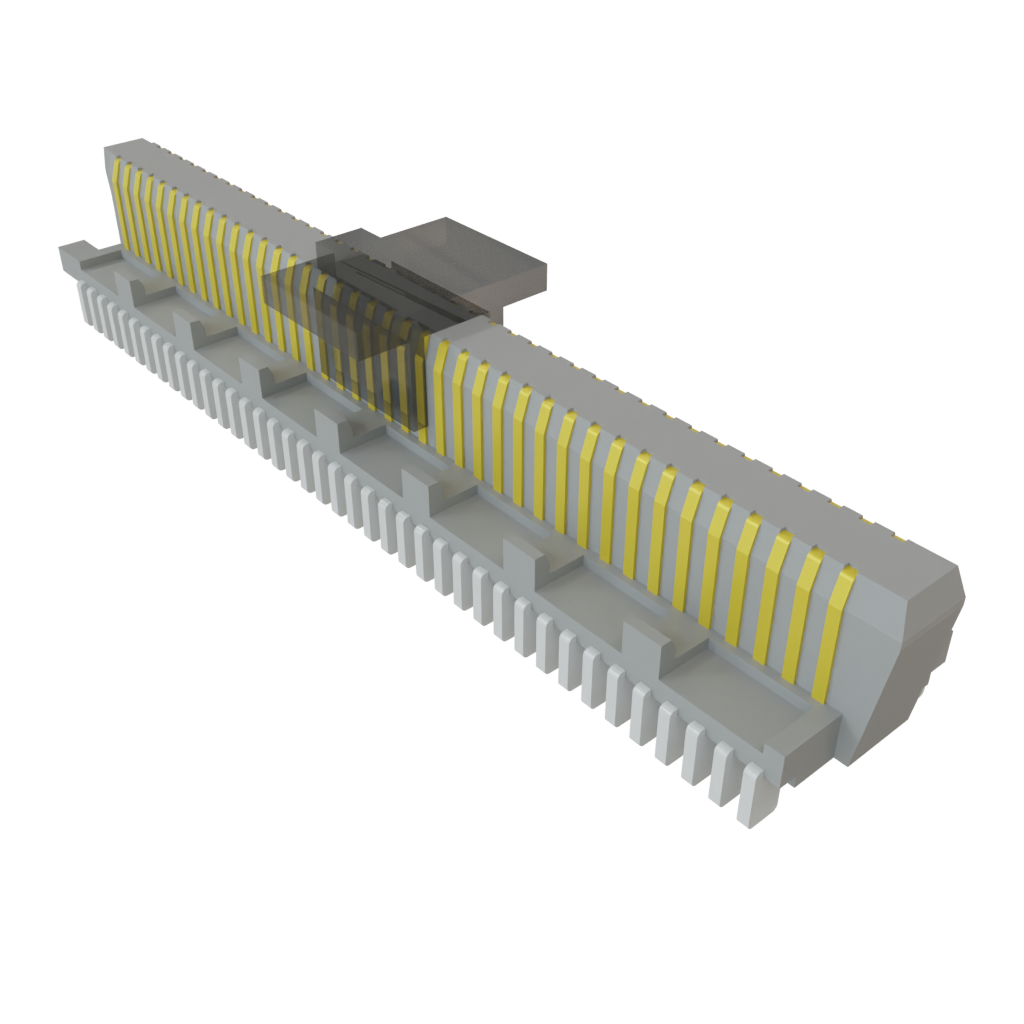

基板間およびメザニンコネクタ 0.50 mm Micro Blade & Beam Low-Profile Header

ECADモデル:
無料のライブラリローダーをダウンロードし、お使いのECADツール用にこのファイルを変換してください。ECADモデルの詳細について
詳細を表示
Samtec ST5-40-1.50-L-D-P-TRの詳細を読む

在庫: 3,470

在庫：
3,470 すぐに出荷可能
工場リードタイム：
1 週間 表示されている時間を超える工場生産予定時間。
最小: 1   倍数: 1
ユニット価格:
¥-
合計 額:
¥-
EST関税:

価格 (JPY)

数量 ユニット価格
合計 額
¥888.6 ¥889
¥769 ¥7,690
¥732.5 ¥36,625
¥697.6 ¥69,760
¥646.1 ¥161,525
完全リール（825の倍数で注文）
¥601.3 ¥496,073
¥551.5 ¥1,364,963
4,950 見積り

製品属性 属性値 属性の選択
Samtec
製品カテゴリー: 基板間およびメザニンコネクタ
RoHS:
Headers
80 Position
0.5 mm (0.02 in)
2 Row
Solder
Vertical
4.5 mm, 5 mm
1.6 A
200 VAC
56 Gbps
- 55 C
+ 125 C
Gold
Phosphor Bronze
Liquid Crystal Polymer (LCP)
ST5
Reel
Cut Tape
アプリケーション: Power, Signal
ブランド: Samtec
データ レート: 56 Gbps
可燃性等級: UL 94 V-0
取り付け様式: SMD/SMT
製品タイプ: Board to Board & Mezzanine Connectors
工場パックの数量: 825
サブカテゴリ: Board to Board & Mezzanine Connectors
トレードネーム: Razor Beam LP
製品が見つかりました:
類似製品を表示するには、チェックボックスを1つ以上選択します
このカテゴリーの類似製品を表示するには、上記のチェックボックスを1つ以上選択してください。
選択した属性: 0

Images

Models

Specification Sheets

Technical Resources

コンプライアンスコード
JPHTS:
853669000
CNHTS:
8536901900
CAHTS:
8536690020
USHTS:
8536694040
KRHTS:
8536691000
TARIC:
8536693000
MXHTS:
8536699999
BRHTS:
85366990
ECCN:
EAR99
原産地分類
原産国:
ベトナム
組立原産国:
入手不可
拡散国:
入手不可
出荷時に原産国または地域が変更される場合があります。

ウルトラマイクロ・インターコネクト

Samtecウルトラマイクロ相互接続には、スタック高最低2.31mmおよび0.4mm、0.5mm、  0.8mm 0.635mmピッチが備わっています。  1 ～ 4列のご用意があり、終端スタイルにははんだ、はんだボール、はんだピンがあります。Samtecウルトラマイクロ相互接続は、水平、右、ストレート、垂直をはじめとする複数の取付角度でご用意があります。 製品ラインナップは、コネクタ、ヘッダ、レセプタクル、ソケット、オスメス同体コネクタが特徴です。

SS5/ST5 0.50mmウルトラファインピッチ・コネクタ

Samtec SS5/ST5 0.50mmウルトラファインピッチコネクタは、最大56Gbps PAM4性能を実現しており、スペースが貴重なボード-to-ボード接続用に設計されています。スリムボディコネクタは、ウルトラファイン0.50mmピッチで製造されており、最大160のI/Oが特徴で、最低4mmの嵌合スタック高が備わっています。これらのRazor Beam™ LPファミリソケットとヘッダは、X、Y、Z軸のスペースを節約するように設計されています。Samtec SS5/ST5 0.50mmウルトラファインピッチコネクタは、ストレートまたは垂直構成でご用意があります。また、SS5ソケットは、ST5ヘッダおよびその逆に嵌合するように設計されています。どちらのシリーズも、-55°C～+125°Cの温度範囲で動作します。最適なアプリケーションには、5Gネットワーキング、軍事/航空宇宙、医療、自動車、AI/機械学習、その他があります。

超マイクロコネクタソリューション

Samtec超マイクロコネクタソリューションは、Razor Beam™ LP超マイクロブレードとビームファインピッチコネクタが特徴で、スタック高は2mmで0.40mmと0.50mmのピッチで利用可能です。これらのコネクタは、小型かつ高速アプリケーションに最適で、最大56Gbps PAM4（SS5/ST5）の速度が備わっています。このコネクタは、スリムボディ設計になっており、X、Y、Z軸でのスペースを節約するように設計されています。Samtec超マイクロコネクタソリューション製品は、コンポーネントレベルとシステムレベルの両方で活用でき、完全なシステム最適化が保証されます。アプリケーションには、5Gネットワーキング、軍事/航空宇宙、医療、人工知能（AI）、機械学習、計測機器、その他があります。

フレキシブルボードスタッキングコネクタ

Samtecフレキシブルスタッキングボードコネクタには、設計の柔軟性を備えたさまざまな基板対基板コネクタがあります。これらの基板対基板コネクタシステムは、さまざまなピッチ、密度、スタック高、方向、およびその他の標準または修正オプションでご用意がありますので、あらゆるアプリケーションに適したコネクタを簡単に見つけることができます。フレックススタックオプションには、一体型、薄型パススルー、隆起型、オスメス同体、シュラウド、コプラナー、平行、垂直があります。ポスト高は、0.005”（0.13mm）単位で調整できます。
