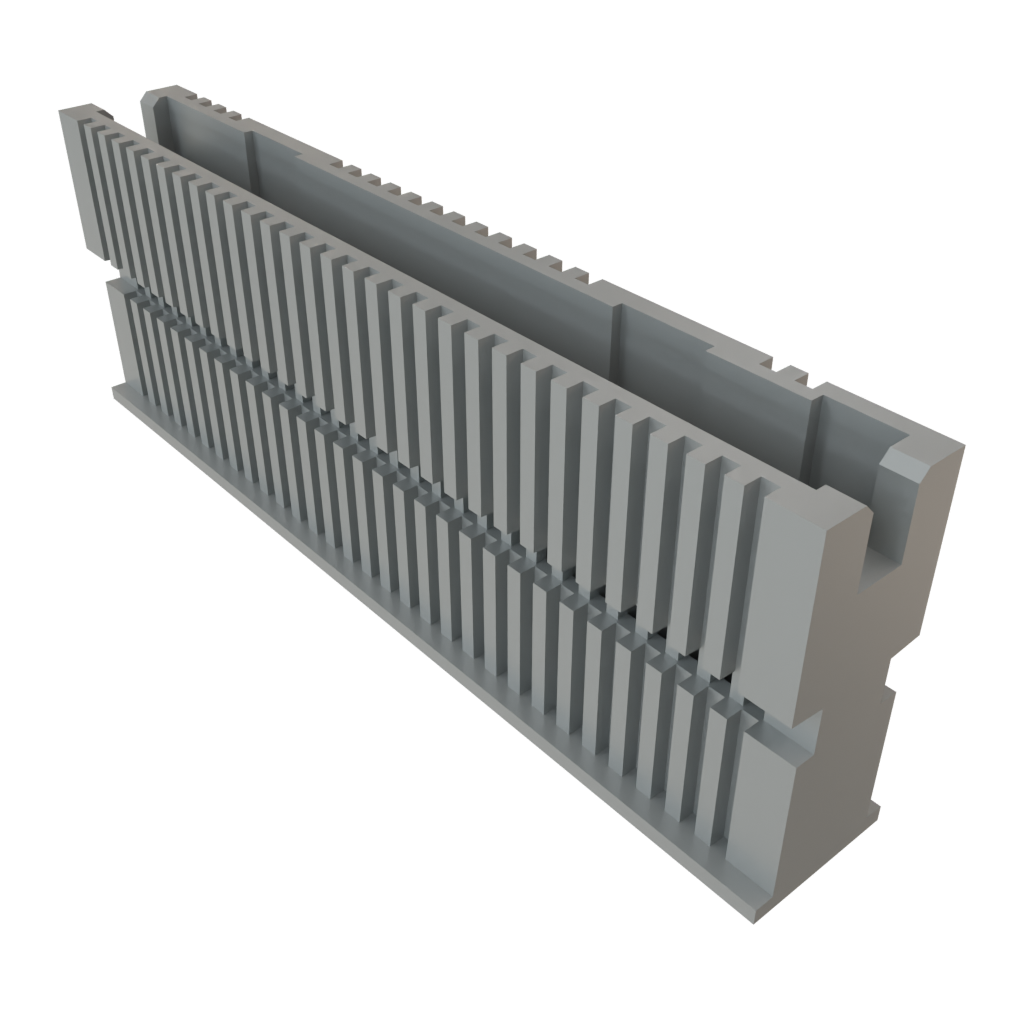

TSDF-30-D-S-L

Name: Samtec TSDF-30-D-S-L
Brand: Samtec
SKU: 200-TSDF-30-D-S-L
Price: 417 JPY
Availability: InStock

画像はあくまで参考です
製品仕様をご覧ください

Mouser 番号：

200-TSDF-30-D-S-L

メーカ番号：

TSDF-30-D-S-L

メーカ：

Samtec

詳細：

ヘッダ & ワイヤハウジング .050 Tiger Eye Discrete Wire, Terminal Housing

データシート:

TSDF-30-D-S-L データシート (PDF)

ECADモデル:

無料のライブラリローダーをダウンロードし、お使いのECADツール用にこのファイルを変換してください。ECADモデルの詳細について

詳細を表示

Samtec TSDF-30-D-S-Lの詳細を読む

在庫: 25

在庫：: 25 すぐに出荷可能

予期しないエラーが発生しました。後でもう一度お試しください。
工場リードタイム：: 8 週間表示されている時間を超える工場生産予定時間。

数量を入力:

最小: 1 倍数: 1

ユニット価格:

¥-

合計額:

¥-

EST関税:

価格 (JPY)

数量	ユニット価格	合計額
	¥417.6	¥418
	¥339.2	¥16,960
	¥288	¥28,800
	¥224	¥224,000
	¥214.4	¥428,800
	¥192	¥960,000
	¥171.2	¥1,712,000

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

製品属性	属性値	属性の選択
メーカ:	Samtec
製品カテゴリー:	ヘッダ & ワイヤハウジング
RoHS:
製品:	Wire Housings
タイプ:	Receptacle Housing
位置数:	60 Position
間隔:	1.27 mm (0.05 in)
行数:	2 Row
行間隔:	1.27 mm (0.05 in)
取り付け様式:	Cable Mount / Free Hanging
末端様式:	Crimp
取り付け角度:	Straight
接合部の性別:	Socket (Female)
シリーズ:	TSDF
トレードネーム:	Tiger Eye Discrete
ワイヤゲージ:	30 AWG to 28 AWG
最低動作温度:	- 55 C
最高動作温度:	+ 125 C
パッケージ化:	Bag
ブランド:	Samtec
組立国:	Not Available
拡散国:	Not Available
原産国:	US
可燃性等級:	UL 94 V-0
筺体の色:	Black
ハウジングの雌雄:	Female
筐体材質:	Liquid Crystal Polymer (LCP)
ラッチのタイプ:	Unlatched
製品タイプ:	Headers & Wire Housings
工場パックの数量:	1
サブカテゴリ:	Headers & Wire Housings
単位重量:	5.844 g

製品が見つかりました:

類似製品を表示するには、チェックボックスを1つ以上選択します

このカテゴリーの類似製品を表示するには、上記のチェックボックスを1つ以上選択してください。

選択した属性: 0

ドキュメントの絞り込み:

データシート

TSDF-30-D-S-L データシート (PDF)

Images

画像

Specification Sheets

Technical Resources

Dimensional Drawing, Footprint, and Part Number Configuration

CNHTS:: 8538900000
USHTS:: 8538906000
ECCN:: EAR99

TFSDx/TSDF/T1M44 0.050"ディスクリートワイヤコネクタ

Samtec TFSD、TFSDT、TSDF、T1M44-x 0.050"ディスクリートワイヤコネクタとケーブルアセンブリは、シュラウド、偏光、キー付の信頼性の高いTiger Eye™接触システムが特徴です。これらの筐体、ケーブルアセンブリ、端子には、0.050"（1.27mm）ピッチ、ブラックLCP絶縁体、金メッキBeCuコンタクトが備わっており、30AWG~28AWGの範囲になっています。0.050"（1.27mm）ディスクリートワイヤコンポーネントの範囲は、6 100位置で、SFM、SFC（-TRにはTFM-WTオプションが必要）、SFML（-XLオプションが必要）ソケットと嵌合できます。

ディスクリート電線部品およびケーブルアセンブリ

Samtecのディスクリート電線部品およびケーブルアセンブリは、ケーブル・ボード接続、ケーブル・ケーブル接続、ケーブル・パネル接続のアプリケーションにおいて、優れた省スペース性と設計の柔軟性を提供します。このディスクリート電線ファミリは、産業、オートメーション、軍事、自動車、医療など、さまざまな業界に最適です。ラインアップは、ピッチ1mmから4.19mm、ワイヤ範囲は30AWG〜16AWGに対応しています。Samtecのディスクリート電線部品およびケーブルアセンブリは、堅牢なラッチ機構、個別にシールドされたまたは高信頼性のTiger Eye™ 接続システム、超微小電力および高出力バージョン、キーイング、極性の付け方など、さまざまなボディ、コンタクト、端子の選択肢を提供します。

1.27mm Tiger Eye™ディスクリートワイヤシステム

Samtec 1.27mm（0.050インチ）Tiger Eye™ ディスクリートワイヤシステムは、マイクロラギッドアプリケーション向けに設計されたケーブル、プラグ、ソケット、端子台を含みます。これらの製品は、コンポーネントまたは完成したアセンブリとして提供され、高信頼性のTiger Eye接点システムを特徴としています。Samtec 1.27mm Tiger Eyeディスクリートワイヤシステムは、PVCまたはTeflonケーブルを備えたシュラウド、偏光、キー付き製品です。金属ラッチとネジ止めのオプションもあります。
