TSM-105-02-S-DH

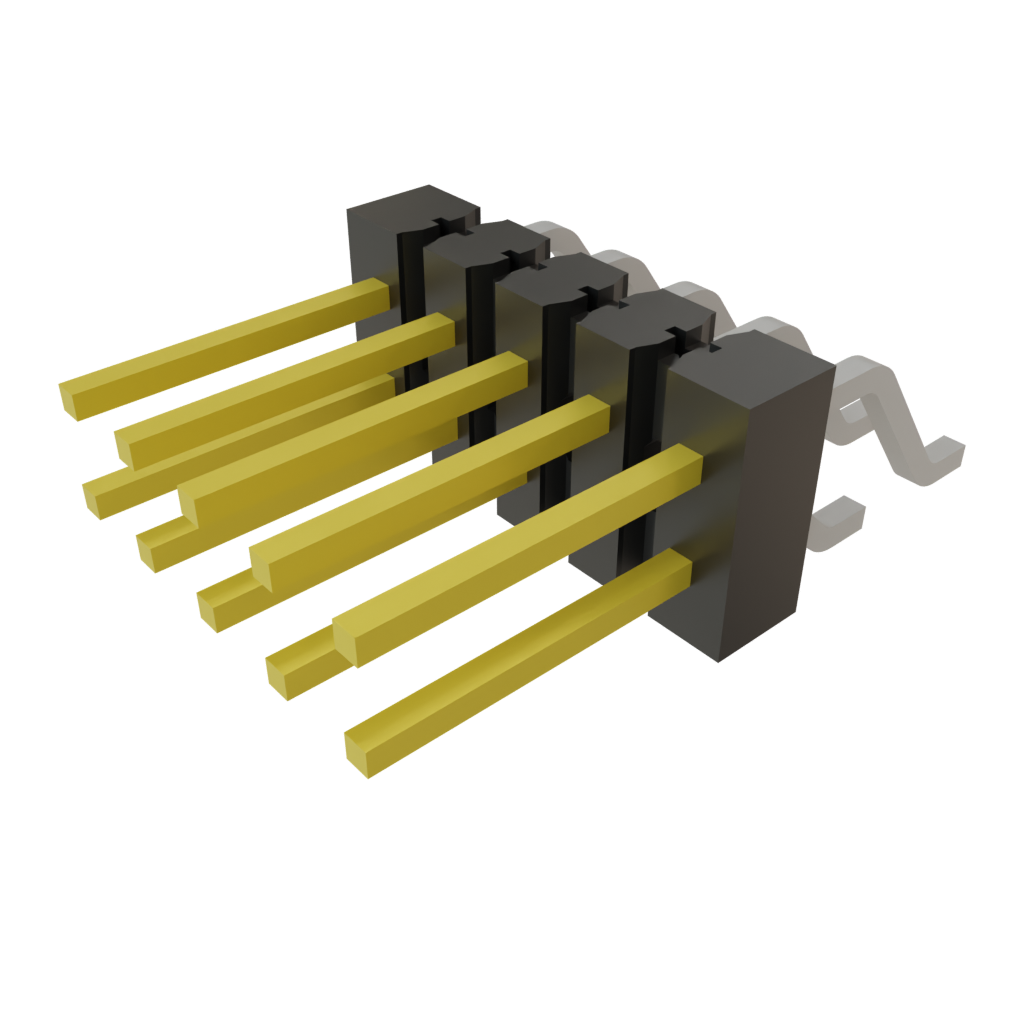

Name: Samtec TSM-105-02-S-DH
Brand: Samtec
SKU: 200-TSM10502SDH
Price: 374 JPY
Availability: OutOfStock

画像はあくまで参考です
製品仕様をご覧ください

Mouser 番号：

200-TSM10502SDH

メーカ番号：

TSM-105-02-S-DH

メーカ：

Samtec

詳細：

ヘッダ & ワイヤハウジング .100 Surface Mount Terminal Strip

ECADモデル:

無料のライブラリローダーをダウンロードし、お使いのECADツール用にこのファイルを変換してください。ECADモデルの詳細について

詳細を表示

Samtec TSM-105-02-S-DHの詳細を読む

在庫状況

在庫：: 0

この製品は入荷待ちとして購入することができます。

予期しないエラーが発生しました。後でもう一度お試しください。
取寄中:: 19

予想2026/04/08
工場リードタイム：: 2

週間表示されている時間を超える工場生産予定時間。

数量を入力:

最小: 1 倍数: 1

ユニット価格:

¥-

合計額:

¥-

EST関税:

価格 (JPY)

数量	ユニット価格	合計額
	¥374.4	¥374
	¥326.4	¥28,723
	¥249.6	¥131,789
	¥212.8	¥215,354
	¥204.8	¥414,515
	¥159	¥797,544
	¥117.9	¥1,182,773

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

製品属性	属性値	属性の選択
メーカ:	Samtec
製品カテゴリー:	ヘッダ & ワイヤハウジング
RoHS:
製品:	Headers
タイプ:	Pin Header
位置数:	10 Position
間隔:	2.54 mm (0.1 in)
行数:	2 Row
取り付け様式:	SMD/SMT
末端様式:	Solder Pin
取り付け角度:	Horizontal
接合部の性別:	Pin (Male)
接点メッキ:	Gold
嵌合ポストの長さ:	8.13 mm (0.32 in)
シリーズ:	TSM
最低動作温度:	- 55 C
最高動作温度:	+ 125 C
パッケージ化:	Tube
ブランド:	Samtec
接点材質:	Phosphor Bronze
組立国:	Not Available
拡散国:	Not Available
原産国:	VN
定格電流:	4.1 A to 5.4 A
可燃性等級:	UL 94 V-0
筺体の色:	Black
筐体材質:	Liquid Crystal Polymer (LCP)
製品タイプ:	Headers & Wire Housings
工場パックの数量:	44
サブカテゴリ:	Headers & Wire Housings

製品が見つかりました:

類似製品を表示するには、チェックボックスを1つ以上選択します

このカテゴリーの類似製品を表示するには、上記のチェックボックスを1つ以上選択してください。

選択した属性: 0

ドキュメントの絞り込み:

Images

画像

Models

TSM-105-02-S-DH Symbol & Footprint by SnapMagic

Specification Sheets

Technical Resources

Test Report (PDF)

USHTS:: 8536694040
ECCN:: EAR99

TSM .100" (2.54mm) SMT .025" 角型ポストヘッダ

Samtec TSM .100" (2.54mm) 表面実装 .025" 角型ポストヘッダは、角型ポスト端子を特長とするボード対ボードコネクタで、1列、2列、ｌまたは3列設計を採用しており、ストレート、ライトアングル、または混合技術ピンから選択できます。これらのヘッダは信頼性が高く頑丈で、バーティカルまたはホリゾンタルの向きで利用可能です。また、10年間の混合ガス（MFG）試験に合格しています。Samtec TSMヘッダは、最大2500までの高嵌合サイクルを実現します。TSMシリーズの一般的な嵌合コネクタは、SSW、SSQ、SSM、BSW、ESW、ESQ、BCS、SLW、CES、HLEシリーズです。ケーブルは、IDSS および IDSDシリーズと嵌合します。
