HDB36-24-16PN-059

Name: TE Connectivity HDB36-24-16PN-059
Brand: TE Connectivity / DEUTSCH
SKU: 571-HDB36-24-16PN059
Price: 29740 JPY
Availability: InStock

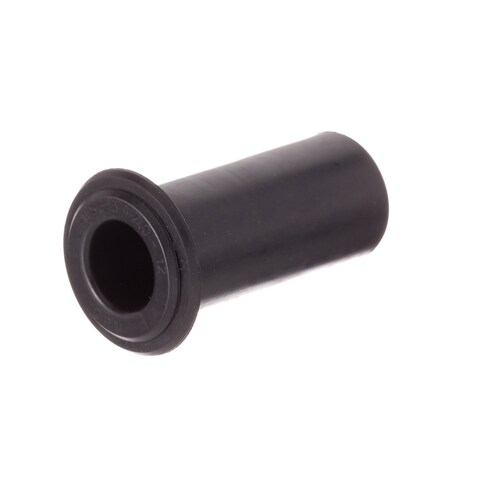

画像はあくまで参考です
製品仕様をご覧ください

Mouser 番号：

571-HDB36-24-16PN059

メーカ番号：

HDB36-24-16PN-059

メーカ：

TE Connectivity / DEUTSCH

詳細：

自動車コネクタ BR AWY PL ASM

データシート:

HDB36-24-16PN-059 データシート (PDF)

ECADモデル:

無料のライブラリローダーをダウンロードし、お使いのECADツール用にこのファイルを変換してください。ECADモデルの詳細について

詳細を表示

TE Connectivity / DEUTSCH HDB36-24-16PN-059の詳細を読む

在庫状況

在庫：: 予期しないエラーが発生しました。後でもう一度お試しください。

59 20 日内に出荷可能

数量を入力:

最小: 1 倍数: 1

ユニット価格:

¥-

合計額:

¥-

EST関税:

この製品は配送無料

価格 (JPY)

数量	ユニット価格	合計額
	¥29,740.8	¥29,741
	¥27,912	¥279,120
	¥18,510.4	¥462,760
	¥13,976	¥698,800

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

製品属性	属性値	属性の選択
メーカ:	TE Connectivity
製品カテゴリー:	自動車コネクタ
RoHS:
製品:	Connectors
位置数:	16 Position
性別:	Plug (Male)
取り付け様式:	Cable Mount / Free Hanging
末端様式:	Crimp
ワイヤゲージ (最小):	14 AWG
ワイヤゲージ (最大):	10 AWG
色:	Silver
シリーズ:	HD30
ブランド:	TE Connectivity / DEUTSCH
接合部の性別:	Without Pin Contacts
組立国:	Not Available
拡散国:	Not Available
原産国:	MX
定格電流:	25 A
寸法:	49.32 mm x 49.32 mm x 81.05 mm
高さ:	49.32 mm
筐体材質:	Aluminium
保護等級:	IP67
長さ:	81.05 mm
材質:	Aluminum
嵌合部品番号:	HD34-24-16
最高動作温度:	+ 125 C
最低動作温度:	- 55 C
取り付け角度:	Straight
製品タイプ:	Automotive Connectors
工場パックの数量:	1
サブカテゴリ:	Automotive Connectors
トレードネーム:	HD
タイプ:	Breakaway
定格電圧:	250 V
幅:	49.32 mm
電線規格範囲:	10 AWG to 14 AWG
単位重量:	140.400 g

製品が見つかりました:

類似製品を表示するには、チェックボックスを1つ以上選択します

このカテゴリーの類似製品を表示するには、上記のチェックボックスを1つ以上選択してください。

選択した属性: 0

ドキュメントの絞り込み:

データシート

HDB36-24-16PN-059 データシート (PDF)

Product Catalogs

Terminals and Connectors (PDF)

RoHS Certificate (PDF)

JPHTS:: 853890000
CNHTS:: 8538900000
CAHTS:: 8538909090
USHTS:: 8538908180
TARIC:: 8538909999
BRHTS:: 85389090
ECCN:: EAR99

HD30コネクタ

TE Connectivity / DEUTSCH HD30シリーズコネクタは、重負荷機器および輸送業界のニーズを満たすように開発された金属シェルで構成されています。 HD30シリーズは、クイック接続/切断バヨネットカップリング、シングルホールバルクヘッド実装、シリコンシール、リア挿入/リア除去コンタクトシステムが特徴です。
詳細

HD過酷な環境用コネクタ

TE Connectivity / DEUTSCH HD過酷な環境用コネクタは、堅牢で信頼性の高いコネクタシステムで、過酷な環境で動作できます。 HD10シリーズは、組立やメンテナンス時間といった問題を解消するための使用に信頼できるソリューションで、主に診断コネクタに使用されます。 HD30およびHDP20シリーズコネクタは重負荷、環境密閉、複数ピンの丸型コネクタで、トラック、バス、オフハイウェー産業を対象としています。金属または熱可塑性筐体でご用意のあるHDコネクタには、4～20のコンタクトサイズを受け入れる複数のピン構成が備わっています。
