Infineon TLV493D-A1B6 3Dセンサは、非常にわずかな電力のみを消費し、高精度の三次元検知を実現しています。 このセンサは小型6ピンTSOPパッケージでご用意があります。 TLV493D-A1B6の3D磁界検出、低電力消費、高温磁気的安定性、小型パッケージサイズは、ますます小型化、高精度化、エネルギーの効率化が進んでいるアプリケーションに役立ちます。

3D磁界検出
TLV493D-A1B6の磁界検出は、磁界の3つのすべての方向（X、Y、Z）の動きを感知します。 TLV493D-A1B6センサには、側壁プレートが使用されており、Z方向の検出が可能です。 垂直壁板がXおよびY方向を検出します。

TLV493D-A1B6を使用して、全3次元を対象に+/- 150mT（ミリテラ）の大きな磁場範囲を測定できます。 The TLV493D-A1B6センサには、各測定方向向けに12ビットデータ分解能が備わっています。ビット（LSB）あたり0.098mTの高データ分解能によって、TLV493D-A1B6は、最小の磁石の動きも測定できます。 統合デジタルI²Cインターフェースを使用すると、センサとマイクロコントロール間での迅速な双方向通信が可能になります。

低電力消費
を設計する場合、5つの異なる電力モードのいずれかを選択し、磁気測定を行う場合、TLV493D-A1B6を設定できます。 超低消費電力モードで、TLV493D-A1B6は、わずか10µAの電流を消費し、100ミリ秒（10Hz）毎に磁気を測定します。 連続した測定にセンサを使用しても、TLV493D-A1B6はわずか3.7mA（最大）の電力を消費します。 パワーダウンモードで、TLV493D-A1B6は7nAの供給電流のみを必要とします。

アプリケーション
設計者は、-40°C～125°Cの温度範囲内で、2.7V～3.5Vの供給電圧でTLV493D-A1B6を動作させることができます。 JESD47の認定を受けているTLV493D-A1B6 3Dセンサは、工業および民生アプリケーションに理想的です。 アプリケーションには、3次元磁気センサを使用する白物家電のコントロール要素、多機能ノブ、電子測定システムがあり、改ざんから保護します。

特徴
  • 3D磁気検知
  • 集積温度検知
  • 超低消費電力
    • 超低消費電力モード動作時10μA（標準10Hz）
    • パワーダウンモード
      での7nA電力消費
  • 2線ベースの標準的なI²Cインターフェースを介した、最大1 MBit/秒のデジタル出力
  • 各測定方向向けの12ビットデータ分解能
  • 最大±130mTのBx、By、Bz線形磁場測定
  • 正確な角度検出用のX/ Y測定の優れたマッチング
  • 可変更新頻度および電力モード（動作時に設定可能）
  • 供給電圧範囲= 2.8V～3.5V

  • 温度範囲Tj= -40°C～125°C
  • 小型、工業用6ピンTSOPパッケージ
  • 外部μCによるトリガが可能
  • マイクロコントローラをウェイクアップするための割り込み信号を利用可能

アプリケーション
  • ジョイスティック
    • 指、親指、ゲームパドル
  • Eメーター
    • 抗改ざん機能のあるEメーターシステム
  • 制御エレメント
    • 白物家電
    • マルチ機能ノブ
機能ブロック図

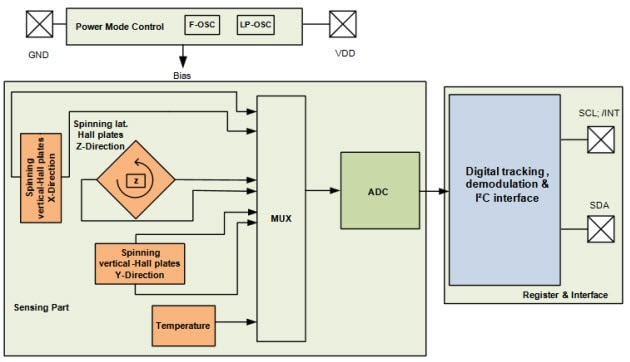

Infineon TLV493D-A1B6 3Dセンサの機能ブロック図

TLV493D-A1B6 3D磁気センサ2 Go評価キット

Infineon TLV493D-A1B6 3D磁気センサ2 Go評価キットを使用することで、3D磁気センサに詳しくなり、製品評価のための測定ができます。
詳細
