Allegro MicroSystems ACS37100 10MHz TMR電流センサ

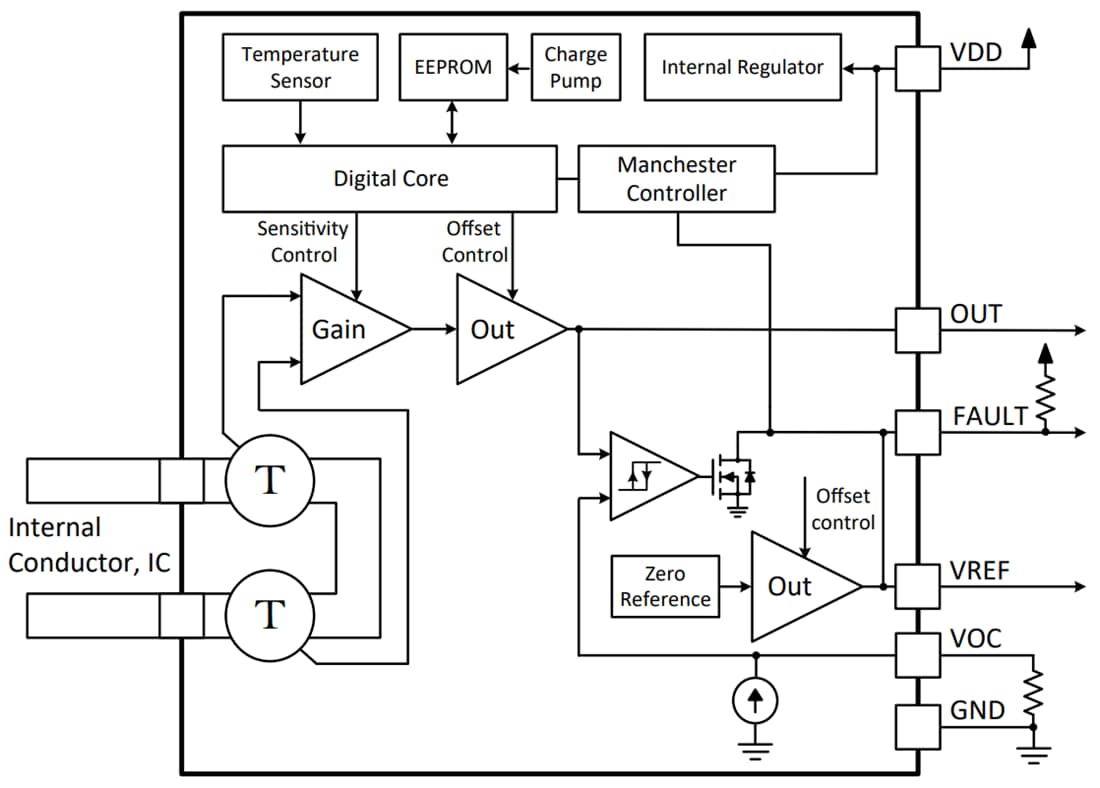

この内部構造は、導体内の電流によって発生する磁界をモノリシックTMR ICに磁気的に結合させることで、高い絶縁性を実現しています。電流は2つのTMRブリッジによって差動検出され、これにより干渉するコモンモード磁界が相殺されます。このICは、内蔵の電流導体と物理的に接続されていません。一次信号リード間において5000VRMSの絶縁電圧を提供します。この高い定格により、パッケージの一次および二次信号リード間において、基本動作電圧1097VRMS（MAパッケージ）が得られます。SOICW-16 MAパッケージは、0.85mΩの導体抵抗を特徴としています。

Allegro MicrosystemsのACS37100は、高速で調整可能な過電流保護機能を内蔵しており、システム保護のためのハードウェアによる短絡検出を実現します。また、このデバイスには電圧リファレンス出力（VREF）が搭載されており、0A時の出力電圧に対応する安定した電圧を供給することで、出力の差動測定を可能にします。
