Allegro MicroSystems ALS31300 3Dリニアホール効果センサ

Allegro MicroSystems ALS31300 3Dリニアホール効果センサは、3DMAG™ 技術を採用しており、X、Y、Zの各軸で測定した磁場に比例した12ビットのデジタル値を出力します。このデバイスは、ヘッドオンリニアモーション、スライドバイポジションセンシング、回転角度測定などの3Dセンシングアプリケーション用にあらかじめ構成されています。ALS31300は、Z軸チャンネル用のローゲインオプションなど、ジョイスティックモードを搭載しています。この機能では、従来のスプリングベースのソリューションの代わりに、バックバイアス磁石を使用して、ゼロ復帰を可能にします。工場でプログラムされた3つの異なる感度範囲には、±500G、±1000G、±2000Gがあります。

I²Cアドレスは、外部抵抗で設定（16個の一意のアドレス）、またはI²Cを介してEEPROMにプログラミング（127個の一意のアドレス）することができ、同じバス上に複数のデバイスを置くことができます。さらに、ALS31300には、78ビットのユーザーEEPROMが含まれています。

ALS31300は、堅牢なジョイスティック設計を可能にし、ポテンショメータベースのジョイスティックモジュールを置き換えることができます。磁気ジョイスティックは薄型化が可能で、バッテリ駆動アプリケーションのシステム消費電力を抑えることができ、ジョイスティックのウェイクオンモーションをサポートします。バックバイアス磁石を追加することで、ALS31300はジョイスティックをゼロまたは取り外し可能な状態に磁気復帰させることができます。

ALS31300の電力管理は高度に構成可能であるため、電源電流とパフォーマンスをシステムレベルで最適化することが可能です。スリープモードの消費電流はわずか14nA（代表値）であり、ALS31300は、ポータブル、バッテリ駆動のアプリケーションに適しています。

ALS31300は、3mm × 3mm × 0.8mmの小さなフットプリントの10コンタクトDFNパッケージ（「EJ」）に収められており、パッケージは鉛（Pb）フリーで、100%マット錫メッキが施されたリードフレームを用いています。

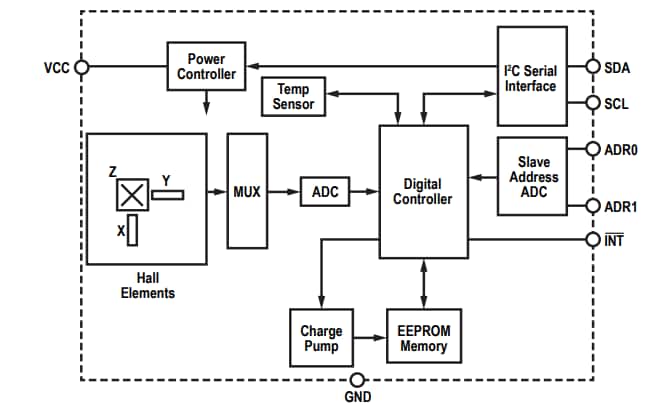

特徴

ジョイスティック位置のX軸、Y軸センシング
「クラウチ」または押しボタンモーションのZ軸センシング
ジョイスティックのゼロ復帰のためにバックバイアス磁石で動作可能
バッテリ駆動、低電圧アプリケーションに最適
- 2.65V ~ 3.5Vの単一電源動作
- 1.8Vまでの1MHz I²C互換性
- 14nA（標準）スリープ I_CC
- 12μA ~ 2mA I_CC（標準）低消費電力デューティサイクルモード時
業界標準のI²Cインターフェースにより、システムインテグレーションが容易
- 最大1MHz（高速モード+）のI²C通信が可能
- 外部抵抗分配器による16個の選択可能なアドレス
- EEPROMを介して構成可能な127個の利用可能なアドレス

オンチップEEPROM
- 工場出荷時およびユーザーによる設定を保存
- 追加ストレージのための78ビットのユーザーEEPROM
- オンチップチャージポンプで簡単にプログラミングが可能
10ビットENOB（有効ビット数）付きフレキシブル12ビットADC
1%（標準）精度の工場出荷時に設定された感度オプション（±500G、±1000G、±2000G フルスケール入力）
温度センサ内蔵
広い周囲温度範囲：-40°C ~ 85°C
10コンタクトの3mm × 3mm × 0.8mm DFNパッケージで、薄型、高密度PCB設計やスペースに制約のあるアプリケーションに実装可能
