Amphenol All Sensors AUAVデュアル空気速度と高度センサ
Amphenol All Sensors AUAVデュアル空気速度と高度センサは、無人航空機(UAV) 向けにカスタマイズされています。Amphenol All Sensors AUAVセンサは、高精度空気速度と高度測定が特徴です。このセンサには、自動SMT プリント基板 (PCB) 組み立て工程に適したコンパクトなプリント基板 (PCB) モジュールでの、差動センサテクノロジーと強化された温度補償と直線性補正が組み合わされています。デバイスは、I2CおよびSPIインターフェイス経由で飛行制御システムと簡単にインターフェイスできます。このセンサは、2つの接続のみを必要とする薄型サイドポート構成など、複数のチュービングポートオプションをサポートしています。
特徴
- 単一パッケージに収められたコンパクトで軽量のデュアルセンサ
- 風速と高度（気圧）センシングの同時測定
- 両センサ用の18ビット高分解能I2CまたはSPI出力インターフェイスを搭載
- 過酷な環境向け-40°C ～ +85°C動作温度範囲
- SMT自動組み立てとの互換性がある表面実装設計
- 電源電圧：3.3VDC または5.0VDC
- 低電力オプションを利用可能（スタンバイ< 1ua="">
- バーブド圧力ポート
- OEMアプリケーション向けに完全にカスタマイズ可能
- アプリケーションにはUAVを含む
アプリケーション
- 無人航空機（UAV）
- ドローン
仕様
- コモンモード圧力：15psig
- 差動動作範囲
- L05D-M25125: ± 5inH20
- L10D-M25125: ± 10inH20
- L30D-M25125: ± 30inH20
- L60D-M25125: ± 60 inH20
- L100D-M25125: ± 100 inH20
- 絶対動作範囲
- L05D-M25125: 250mbarA～ 1250mbarA
- L10D-M25125: 250mbarA～ 1250mbarA
- L30D-M25125: 250mbarA~1250mbarA
- L60D-M25125250mbarA ～1250 mbarA
- L100D-M25125250mbarA ～1250 mbarA
- 耐圧：
- L05D-M25125: 270inH2O、67kPa
- L10D-M25125: 300inH2O、75kPa
- L30D-M25125: 350inH2O、87kPa
- L60D-M25125: 350inH2O、87kPa
- L100D-M25125: 350inH2O、87kPa
- 破裂圧力
- L05D-M25125、415inH2O - 103kPa
- L10D-M25125、415inH2O - 103kPa
- L30D-M25125、415inH2O - 103kPa
- L60D-M25125、415inH2O - 103kPa
- L100D-M25125、415inH2O - 103kPa
その他のリソース

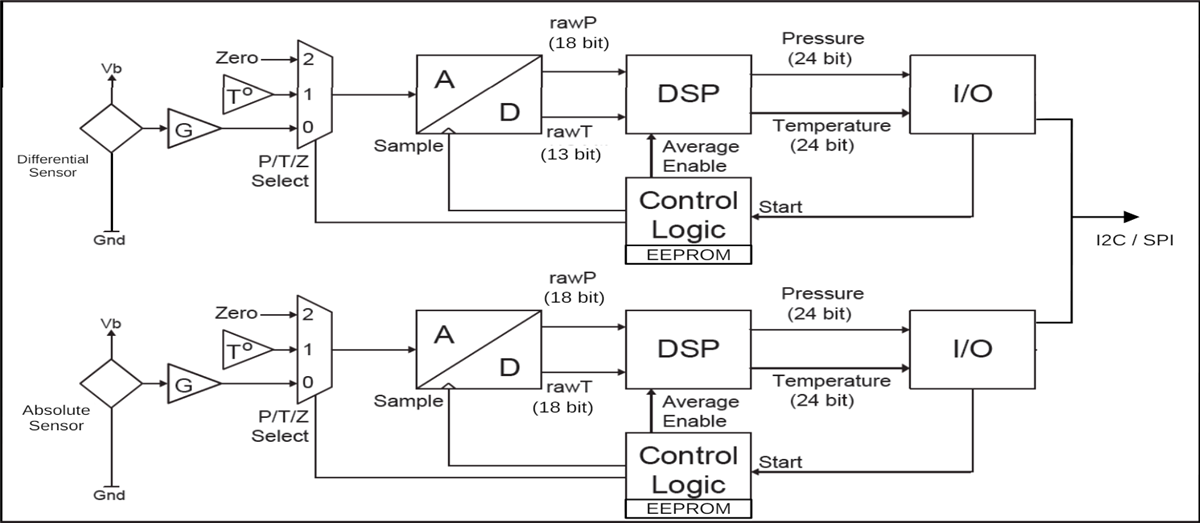

電気ブロック図
AUAVのブロック図
評価キット
Amphenol All Sensors EK-AUAV01 AUAV評価キット
AUAVセンサの簡単な設計、試験、検証を実現。
View Results ( 5 ) Page
| 部品番号 | データシート | 動作圧力 |
|---|---|---|
| AUAV-L60D-M25125-RR-N |  |
250 mbar to 1250 mbar |
| AUAV-L10D-M25125-RR-N | |
10 inH2O, 250 mbar to 1250 mbar |
| AUAV-L05D-M25125-RR-N | |
5 inH2O, 250 mbar to 1250 mbar |
| AUAV-L100D-M25125-RR-N | |
250 mbar to 1250 mbar |
| AUAV-L30D-M25125-RR-N | |
30 inH2O, 250 mbar to 1250 mbar |
