Amphenol All Sensors ELVXボードマウント用デジタル圧力センサ
Amphenol All Sensors ELVXボードマウント用デジタル圧力センサは、革新的なリードレス・クロスカップリング・デュアルダイ構造により、優れた精度と長期安定性を実現しています。過酷な環境向けに設計されたこれらのELVXセンサは、幅広い温度補償範囲にわたって卓越した性能を維持します。各ELVXセンサは完全に校正およびデジタル補償されており、精度が極めて重要なアプリケーションにおいて、正確かつ再現性の高い出力を保証します。リードレスパッケージは信頼性を高め、大量生産におけるOEMへの組み込みを簡素化するため、これらのコンポーネントは医療機器、暖房・換気・空調（HVAC）システム、計測機器に最適です。
Amphenol All SensorsELVXファミリは、Honeywell TruStability™ HSC/SSCフットプリントのドロップイン代替品として推奨されており、PSCの変更を最小限または不要としながら、シームレスな設計移行とセカンドソースの柔軟性を可能にします。ELVX圧力センサは、空気や乾燥ガスなどの非腐食性・非イオン性作動流体に最適化されており、堅牢な設計と高い統合容易性を備えています。その結果、精密センシングアプリケーションにおいて卓越した安定性と性能を実現します。
特徴
- ±0.5inH2O～±60inH2O
- ゲージ圧または差圧
- 高精度ASICコンディショニング
- デジタルI2CとSPIのオプション
- 3.3Vおよび5V電源電圧オプション
- PCB（プリント基板）用表面実装パッケージ
- ウォームアップ時の安定性が改善されています。
アプリケーション
- 医療機器
- 医療用計測機器
- 呼吸器
- ポータブル/ハンドヘルド機器
- 環境制御/モニタリング
- HVAC
- 産業用制御機器
仕様
- 電源電圧範囲 2.7VDC～5.5VDC
- 耐圧オプション 270inH2Oまたは350inH2O
- 破壊圧力 415inH2O
- コモンモード圧力 415inH2O
- ±0.25％FSS精度
- 最大起動時間 3ms
- 応答時間（代表値）：0.46ミリ秒
- 温度
- 補償済
- 標準動作温度範囲：0℃～+50℃（+32°F～+122°F）
- 産業用標準温度範囲：-20℃～+85℃（-4°F～+185°F）
- 動作温度範囲：-25℃～+85℃（-13°F～+185°F）
- 最大ハンダ付け温度：+250℃（+482°F）
- 補償済

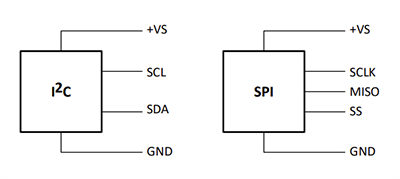

回路
