Amphenol-Tuchel signalmate®C091Q M16 クイックロック DIN コネクタ
Amphenol-Tuchel signalmate ® C091 Q M16 Quicklock DINコネクターは、ロック機構の触感とクリック音によって確認される簡単な嵌合/取り外しプロセスを保証する Quicklock 結合 システムを備えています。 屋外使用に最適化された熱可塑性プラスチック製ハウジングは、嵌合時にIP68定格を実現しており、腐食に対する耐性があります。Amphenol-Tuchel signalmate C091 Q M16 Quicklock DINコネクタは、28AWGから18AWGの範囲で、3、4、5a、5b、6、7a、7b、8、12、14a、14b、19ポジションがあります。
特徴
- 3、4、5a、5b、6、7a、7b、8、12、14a、14b、19位置でご用意あり
- IP68定格（嵌合時）
- 耐食性
- コンパクトで費用対効果が高い
- 熱可塑性筐体
- Quicklock結合システム
- ケーブル取付プラグ
- リアパネル取付レセプタクル
- 範囲28AWG～18AWG
- 難燃性等級：UL94V-0
- RoHS準拠
アプリケーション
- 計測計器と機器
- ファクトリーオートメーション
- 駆動システムとコンポーネント
- ライトニング
- エンターテイメント
- CCTV/セキュリティカメラ
- 低消費電力/信号伝送
- 高解像度の検査装置
- 重機
- 農業
- 建設
- 輸送機器
- オフロードレクリエーション
- 産業
- コンベヤー
- 包装機械
- モーション用制御
- サーボモーター
- 無線インフラ
仕様
- +40°Cの場合の定格電力
- 10A（3～4位置）
- 7A（5～8位置）
- 3A（12～19位置）
- 動作電圧
- 150V（3～4位置）
- 100V（5a、6～7a位置）
- 5bおよび7b ~ 19ポジション用32V
- 絶縁抵抗：>1010Ω
- <5mΩ接触抵抗
- 嵌合回数
- ≥500（銀メッキ接点）
- ≥1000（金メッキ接点）
- 温度範囲：-40°C～+100°C

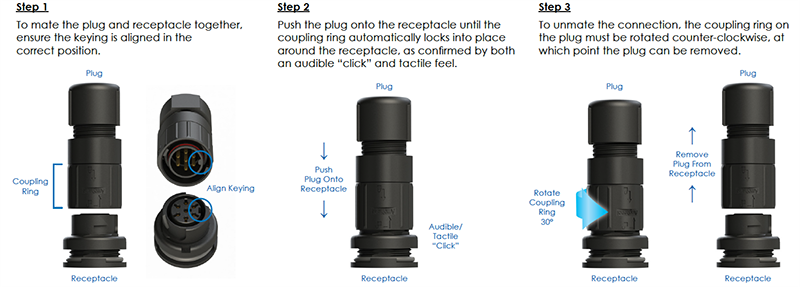

Quicklock接続システム
その他の資料
関連のあるコネクタ
Amphenol-Tuchel C091丸型コネクタ
さまざまな工業相互接続ソリューションで、広範なアプリケーションを対象としています。
