Amphenol-Tuchel C091D丸型コネクタ

Amphenol-Tuchel C091D丸型コネクタは、精密な金属で作成されており、IP67とIP65を対象とした侵入保護機能が備わっています。C091Dコネクタには、完全嵌合ならびにロック位置での完全EMIセキュリティが備わっています。Amphenol-Tuchelには、オスおよびメスの丸型ケーブルコネクタがあり、3～8、12、14コンタクト、3～8位置でのクランプ、フロントまたはリアパネル取り付け、PCBマウント機能が備わっています。

特徴

精密なメタル構造
金属製ロックリング; DIN EN 60130-9 / IEC 60130-9に準じたネジロック
保護等級 IP 65およびIP 67
IEC 60130-9に準じたネジ嵌合
コンタクト数: 3～8、12、14コンタクト
内部ストレインリリーフ
完全嵌合とロック位置での完全EMIシールディング

製品リストを表示

仕様	標準	特性
コンタクト数コンタクトイ挿入の終端側ビュー		3	4	5	5ステレオ	6	7	7	8	12	14
DINに準じたコンタクト配列 IECに準じたコンタクト配列		41 524 60130-9	- 60130-9	- -	41 524 60130-9	45 322 60130-9	- -	45 329 60130-9	45 326 60130-9	- -	- -
電気特性
定格電圧	IEC 60664-1	300 V~			100 V~	300 V~		100 V~		150 V~
定格電圧	UL 1977	250 V								60 V
定格インパルス耐電圧	IEC 60664-1	1500 V			1200 V	1500 V		1200 V
汚染度	IEC 60664-1	1
インストール分類	IEC 60664-1	I
絶縁グループ	IEC 60664-1	II、400 ≤ CTI < 600="">
電流定格	IEC60512-5-2 試験5 b UL 1977	5 A / +40°C / +104°F								3 A / +40°C /+104°F
絶縁抵抗	IEC 60512-3-1 試験3 a	> 10 ¹⁰ Ω
接点抵抗	IEC 60512-2-1 試験2 a	< 5="" mω="">
気候特性
気候分類	IEC 60668-1	40 / 100 / 56
温度範囲	IEC 60668-1	-40°C～+100°C / -40°F～+212°F
医療特性
IP分類	IEC 60529	IP 67 / IP 65
挿入力と抜去力	IEC 60512-13-2 試験13 b	25 N 90.oz	30 N 110.oz	35 N 125.oz		50 N 180.oz	55 N 200.oz		60 N 220.oz	50 N 180.oz
機械的動作	IEC 60512 試験9 a	銀≥ 500回の嵌合サイクル金≥ 1000回の嵌合サイクル
材質
筐体の材質		ダイキャスト、ニッケルメッキ
誘電体材料		熱可塑性
シール材		ネオプレン
コンタクトメッキ		銀メッキ/金メッキ*
その他の特性
成端技術		はんだ、クランプ								はんだ付け
ワイヤゲージ		はんだ: ≤ 0.5 mm ² / 20 AWG クランプ: 2 - 6極（5Sを除く）: 0.09 - 1.00 mm ² / 28 - 18 AWG クランプ: 5S、7、7S、8極: 0.09 - 0.75 mm ² / 28 - 20 AWG								≤ 0.25 mm ² / 24 AWG
難燃性		UL 94 V0
ロッキング機構	IEC 60130-9	金属ネジ嵌合; トルク締め付け0.5 - 0.7 nm
UL	UL 1977	受容性の条件

* 金メッキコンタクトの注意点: 金属間での脆弱な接続を避けるために、金メッキ端子は、はんだエリアに錫メッキを施す必要があります。IEC 60 664 ^= DIN VDE 0110 ; IEC 60 512-x ^= DIN EN 60 512-x。

ケーブル - オス
ケーブル - メス型
直角
レセプタクル - メス
レセプタクル - オス
アクセサリ

ケーブル - オス

Amphenol-Tuchel C091Dシリーズはオスケーブルコネクタで、3～8、12、14コンタクト、3～8位置でのクランプ、フロントまたはリアパネル取り付け、PCBマウント機能が備わっています。このコネクタは、銀または金のいずれかのメッキが特徴で、4～6mm、6～8mmのケーブル径に対応しています。

製品リストを表示

オスケーブルコネクタ
説明と図	コンタクト数	はんだ終端 - 銀メッキ	はんだ終端 - 金メッキ	クランプ終端
ケーブル径4～6 mm用オスケーブルコネクタ（ストレート）、終端: はんだまたはクランプ、コンタクトメッキ: 銀または金。	3	C091 31H003 100 2	-	C091-11H003-000-2
	4	-	-	C091-11H004-000-2
	5	C091 31H005 100 2	C091-31H005-200-2	C091-11H005-000-2
	5S	C091 31H105 100 2	-	C091-11H105-000-2
	6	C091 31H006 100 2	C091-31H006-200-2	C091-11H006-000-2
	7	C091 31H107 100 2	-	C091-11H007-000-2
	7*	C091 31H107 100 2	C091-31H107-200-2	C091-11H107-000-2
	8	C091 31H008 100 2	C091-31H008-200-2	C091-11H008-000-2
	12	C091-31H012-100-2	C091 31H012 200 2	-
	14	C091-31H014-100-2	C091 31H014 200 2	-
ケーブル径6～8 mm用オスケーブルコネクタ（ストレート）、終端: はんだまたはクランプ、コンタクトメッキ: 銀または金。	3	C091 31H003 101 2	-	C091-11H003-001-2
	4	C091-31H004-101-2	-	C091-11H004-001-2
	5	C091-31H005-101-2	-	C091-11H005-001-2
	5S	C091-31H105-101-2	-	C091-11H105-001-2
	6	C091-31H006-101-2	-	C091 11H006 001 2
	7	C091-31H007-101-2	C091-31H007-201-2	C091-11H007-001-2
	7*	C091-31H107-101-2	-	C091-11H107-001-2
	8	C091 31H008 101 2	C091-31H008-201-2	C091-11H008-001-2
	12	-	C091-31H012-201-2	-
	14	-	C091-31H014-201-2	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

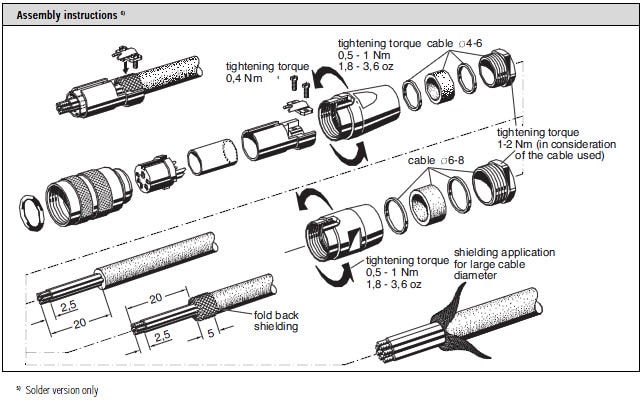

ケーブル - メス型

Amphenol-Tuchel C091D丸型メスコネクタ

Amphenol-Tuchel C091Dシリーズはメスケーブルコネクタで、3～8、12、14コンタクト、3～8位置でのクランプ、フロントまたはリアパネル取り付け、PCBマウント機能が備わっています。このコネクタは、銀または金のいずれかのメッキが特徴で、4～6mm、6～8mmのケーブル径に対応しています。

製品リストを表示

メスケーブルコネクタ
説明と図	コンタクト数	はんだ終端 - 銀メッキ	はんだ終端 - 金メッキ	クランプ終端
ケーブル径4～6 mm用メスケーブルコネクタ（ストレート）、終端: はんだまたはクランプ、コンタクトメッキ: 銀または金。	3	C091-31D003-100-2	-	C091-11D003-000-2
	4	C091 31D004 100 2	-	C091-11D004-000-2
	5	C091 31D005 100 2	C091-31D005-200-2	C091-11D005-000-2
	5S	C091 31D105 100 2	-	-
	6	C091 31D006 100 2	C091-31D006-200-2	C091-11D006-000-2
	7	C091 31D007 100 2	-	C091-11D007-000-2
	7*	C091 31D107 100 2	-	C091-11D107-000-2
	8	C091 31D008 100 2	C091-31D008-200-2	C091-11D008-000-2
	12	C091 31D012 100 2	C091-31D012-200-2	-
	14	C091 31D014 100 2	C091 31D014 200 2	-
ケーブル径6～8 mm用メスケーブルコネクタ（ストレート）、終端: はんだまたはクランプ、コンタクトメッキ: 銀または金。	3	C091-31D003-101-2	-	C091-11D003-001-2
	4	C091-31D004-101-2	-	C091-11D004-001-2
	5	C091-31D005-101-2	-	C091-11D005-001-2
	5S	C091-31D105-101-2	-	C091-11D105-001-2
	6	C091-31D006-101-2	-	C091-11D006-001-2
	7	C091-31D007-101-2	C091 31D007 201 2	C091-11D007-001-2
	7*	C091-31D107-101-2	-	C091-11D107-001-2
	8	C091 31D008 101 2	C091 31D008 201 2	C091-11D008-001-2
	12	-	C091 31D012 201 2	-
	14	-	C091 31D014 201 2	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

直角コネクタ

Amphenol-Tuchel C091Dシリーズには、直角オスおよびメスケーブルコネクタがあり、3～8、12、14コンタクト、3～8位置でのクランプ、フロントまたはリアパネル取り付け、PCBマウント機能が備わっています。このコネクタは銀メッキが特徴で、4～6mm、6～8mmのケーブル径に対応しています。

製品リストを表示

直角コネクタ - オス
説明と図	コンタクト数	はんだ終端 - 銀メッキ	クランプ終端
ケーブル径4～6 mm用オスケーブルコネクタ（直角）、終端: はんだまたはクランプ。寸法A = 55.5 mm。	3	C091 31K003 100 2	C091-11K003-000-2
	4	C091 31K004 100 2	C091-11K004-000-2
	5	C091 31K005 100 2	C091-11K005-000-2
	5S	C091 31K105 100 2	C091-11K105-000-2
	6	C091 31K006 100 2	C091-11K006-000-2
	7	C091 31K007 100 2	C091-11K007-000-2
	7*	C091 31K107 100 2	C091-11K107-000-2
	8	C091 31K008 100 2	C091-11K008-000-2
	12	C091 31K012 100 2	-
	14	C091 31K014 100 2	-
ケーブル径6～8 mm用オスケーブルコネクタ（直角）、終端: はんだまたはクランプ。寸法A = 57.5 mm。	3	-	-
	4	-	-
	5	-	-
	5S	-	-
	6	C091-31K006-101-2	C091-11K006-001-2
	7	C091-31K007-101-2	C091-11K007-001-2
	7*	C091-31K107-101-2	C091-11K107-001-2
	8	C091-31K008-101-2	C091-11K008-001-2
	12	C091-31K012-101-2	-
	14	C091-31K014-101-2	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

直角コネクタ - メス
説明と図	コンタクト数	はんだ終端 - 銀メッキ	クランプ終端
ケーブル径4～6 mm用メスケーブルコネクタ（直角）、終端: はんだまたはクランプ。寸法A = 55.5 mm。	3	C091 31F003 100 2	C091-11F003-000-2
	4	C091 31F004 100 2	C091-11F004-000-2
	5	C091 31F005 100 2	C091-11F005-000-2
	5S	C091 31F105 100 2	C091-11F105-000-2
	6	C091 31F006 100 2	C091-11F006-000-2
	7	C091 31F007 100 2	C091-11F007-000-2
	7*	C091 31F107 100 2	C091-11F107-000-2
	8	C091 31F008 100 2	C091-11F008-000-2
	12	C091 31F012 100 2	-
	14	C091 31F014 100 2	-
ケーブル径6～8 mm用メスケーブルコネクタ（直角）、終端: はんだまたはクランプ。寸法A = 57.5 mm。	3	-	-
	4	-	-
	5	-	-
	5S	-	-
	6	C091-31F006-101-2	C091-11F006-001-2
	7	C091-31F007-101-2	C091-11F007-001-2
	7*	C091-31F107-101-2	C091-11F107-001-2
	8	C091-31F008-101-2	C091-11F008-001-2
	12	C091-31F012-101-2	-
	14	C091-31F014-101-2	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

メスレセプタクル

Amphenol-Tuchel C091Dシリーズには、3～8コンタクトおよび12～14コンタクト、3〜8ヵ所でのクランプ、フロントまたはリアパネル取り付け、フランジ取り付けのメスレセプタクルがあります。

製品リストを表示

フロント取付用メスレセプタクル
説明と図	コンタクト数	はんだ終端 - 銀メッキ	はんだ終端 - 金メッキ	クランプ終端
メスレセプタクル、終端: はんだまたはクランプ、コンタクトメッキ: 銀または金、リングナットでのパネル取付、Oリングでのシーリング。	3	C091 31N003 100 2	-	C091-11N003-000-2
	4	C091 31N004 100 2	-	C091-11N004-000-2
	5	C091 31N005 100 2	-	C091-11N005-000-2
	5S	C091 31N105 100 2	-	C091-11N105-000-2
	6	C091 31N006 100 2	-	C091-11N006-000-2
	7	C091 31N007 100 2	-	C091-11N007-000-2
	7*	C091 31N107 100 2	-	C091-11N107-000-2
	8	C091 31N008 100 2	-	C091-11N008-000-2
	12	C091-31N012-100-2	C091 31N012 200 2	-
	14	C091-31N014-100-2	C091 31N014 200 2	-
メスレセプタクル、終端: ストレートDIPはんだ、コンタクトメッキ: 銀または金、フランジからのピンの長さ15mm、リングナットでのパネル取付、Oリングでのシーリング、はんだエリア: 錫メッキ。	3	C091-61N003-110-2	-	-
	4	C091-61N004-110-2	-	-
	5	C091-61N005-110-2	-	-
	5S	C091-61N105-110-2	-	-
	6	C091-61N006-110-2	-	-
	7	C091-61N007-110-2	-	-
	7*	C091-61N107-110-2	-	-
	8	C091-61N008-110-2	-	-
	12	-	C091-61N012-210-2	-
	14	-	C091-61N014-210-2	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

フロント取付用メスレセプタクル
説明と図	コンタクト数	はんだ終端 - 銀メッキ	はんだ終端 - 金メッキ	クランプ終端
メスレセプタクル、終端: ストレートDIPはんだ、コンタクトメッキ: 銀、フランジからのピンの長さ19 mm、リングナットでのパネル取付、Oリングでのシーリング、はんだエリア: 錫メッキ。	3	C091-61N003-120-2	-	-
	4	C091-61N004-120-2	-	-
	5	C091-61N005-120-2	-	-
	5S	C091-61N105-120-2	-	-
	6	C091-61N006-120-2	-	-
	7	C091-61N007-120-2	-	-
	7*	C091-61N107-120-2	-	-
	8	C091-61N008-120-2	-	-
	12	-	-	-
	14	-	-	-
メスレセプタクル、終端: ストレートDIPはんだ、コンタクトメッキ: 銀、フランジからのピンの長さ24mm、リングナットでのパネル取付、Oリングでのシーリング、はんだエリア: 錫メッキ。	3	C091-61N003-130-2	-	-
	4	C091-61N004-130-2	-	-
	5	C091-61N005-130-2	-	-
	5S	C091-61N105-130-2	-	-
	6	C091-61N006-130-2	-	-
	7	C091-61N007-130-2	-	-
	7*	C091-61N107-130-2	-	-
	8	C091-61N008-130-2	-	-
	12	-	-	-
	14	-	-	-

リア取付用メスレセプタクル
説明と図	コンタクト数	はんだ終端 - 銀メッキ	はんだ終端 - 金メッキ	クランプ終端
メスレセプタクル、終端: はんだまたはクランプ、コンタクトメッキ: 銀または金、リングナットでのパネル取付、Oリングでのシーリング。	3	C091 31G003 100 2	-	C091-11G003-000-2
	4	C091 31G004 100 2	C091-31G004-200-2	C091-11G004-000-2
	5	C091 31G005 100 2	C091-31G005-200-2	C091-11G005-000-2
	5S	C091 31G105 100 2	-	C091-11G105-000-2
	6	C091 31G006 100 2		C091 11G006 000 2
	7	C091 31G007 100 2	-
	7*	C091 31G107 100 2	-	C091-11G107-000-2
	8	C091 31G008 100 2	C091-31G008-200-2	C091-11G008-000-2
	12	C091-31G012-100-2	C091 31G012 200 2	-
	14	C091-31G014-100-2	C091 31G014 200 2	-
メスレセプタクル、終端: ストレートDIPはんだ、コンタクトメッキ: 銀または金、フランジからのピンの長さ10.5mm、リングナットでのパネル取付、Oリングでのシーリング、はんだエリア: 錫メッキ。	3	C091 61G003 110 2	-	-
	4	C091-61G004-110-2	-	-
	5	C091 61G005 110 2	-	-
	5S	C091-61G105-110-2	-	-
	6	C091-61G006-110-2	C091-61G006-210-2	-
	7	C091-61G007-110-2	-	-
	7*	C091-61G107-110-2	-	-
	8	C091-61G008-110-2	C091-61G008-210-2	-
	12	C091-61G012-110-2	C091-61G012-210-2	-
	14	C091-61G014-110-2	C091-61G014-210-2	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

リア取付用メスレセプタクル（続き）
説明と図	コンタクト数	はんだ終端 - 銀メッキ	はんだ終端 - 金メッキ	クランプ終端
メスレセプタクル、終端: ストレートDIPはんだ、コンタクトメッキ: 銀、フランジからのピンの長さ19mm、リングナットでのパネル取付、 Oリングでのシーリング、はんだエリア: 錫メッキ。	3	C091-61G003-120-2	-	-
	4	C091-61G004-120-2	-	-
	5	C091-61G005-120-2	-	-
	5S	C091-61G105-120-2	-	-
	6	C091-61G006-120-2	-	-
	7	-	-	-
	7*	C091-61G107-120-2	-	-
	8	C091-61G008-120-2	-	-
	12	-	-	-
	14	-	-	-
メスレセプタクル、終端: ストレートDIPはんだ、コンタクトメッキ: 銀、フランジからのピンの長さ24mm、リングナットでのパネル取付、 Oリングでのシーリング、はんだエリア: 錫メッキ。	3	C091-61G003-130-2	-	-
	4	-	-	-
	5	C091-61G005-130-2	-	-
	5S	C091-61G105-130-2	-	-
	6	C091-61G006-130-2	-	-
	7	C091-61G007-130-2	-	-
	7*	C091-61G107-130-2	-	-
	8	C091-61G008-130-2	-	-
	12	-	-	-
	14	-	-	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

フランジ取付用メスレセプタクル
説明と図	コンタクト数	はんだ終端 - 銀メッキ	はんだ終端 - 金メッキ	クランプ終端
メスレセプタクル、 Oリングでのシーリング、終端: はんだまたはクランプ、コンタクトメッキ: 銀または金、ガスケット付きシーリング。	3	C091-31T003-100-2	C091-31T003-200-2	-
	4	C091-31T004-100-2	C091-31T004-200-2	-
	5	C091-31T005-100-2	-	-
	5S	C091-31T105-100-2	-	-
	6	C091-31T006-100-2	C091-31T006-200-2	-
	7	C091-31T007-100-2	C091-31T007-200-2	-
	7*	C091-31T107-100-2	-	C091-11T107-000-2
	8	C091-31T008-100-2	-	-
	12	-	C091-31T012-200-2	-
	14	-	C091-31T014-200-2	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

オスレセプタクル

Amphenol-Tuchel C091Dシリーズには、3～8コンタクトおよび12～14コンタクト、3〜8ヵ所でのクランプ、フロントまたはリアパネル取り付け、フランジ取り付けのオスレセプタクルがあります。

製品リストを表示

フロント取付用オスレセプタクル
説明と図	コンタクト数	はんだ終端 - 銀メッキ	はんだ終端 - 金メッキ	クランプ終端
オス型レセプタクル、終端: はんだまたはクランプ、コンタクトメッキ: 銀または金、リングナットでのパネル取付、 Oリングでのシーリング。	3	C091 31W003 100 2	C091-31W003-200-2	C091-11W003-000-2
	4	C091 31W004 100 2	C091-31W004-200-2	C091-11W004-000-2
	5	C091 31W005 100 2	C091-31W005-200-2	C091-11W005-000-2
	5S	C091 31W105 100 2	C091-31W105-200-2	C091-11W105-000-2
	6	C091 31W006 100 2	C091-31W006-200-2	C091-11W006-000-2
	7	C091 31W007 100 2	C091-31W007-200-2	C091-11W007-000-2
	7*	C091 31W107 100 2	C091-31W107-200-2	C091-11W107-000-2
	8	C091 31W008 100 2	C091-31W008-200-2	C091-11W008-000-2
	12	C091-31W012-100-2	C091 31W012 200 2	-
	14	-	C091 31W014 200 2	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

リア取付用オスレセプタクル
説明と図	コンタクト数	はんだ終端 - 銀メッキ	はんだ終端 - 金メッキ	クランプ終端
オス型レセプタクル、終端: はんだまたはクランプ、コンタクトメッキ: 銀または金、リングナットでのパネル取付、 Oリングでのシーリング。	3	C091 31C003 100 2	C091-31C003-200-2	C091-11C003-000-2
	4	C091-31C004-100-2	C091-31C004-200-2	C091-11C004-000-2
	5	C091 31C005 100 2	C091-31C005-200-2	C091-11C005-000-2
	5S	C091-31C105-100-2	-	C091-11C107-000-2
	6	C091 31C006 100 2	C091-31C006-200-2	C091-11C006-000-2
	7	C091 31C007 100 2	C091-31C007-200-2	C091-11C007-000-2
	7*	C091-31C107-100-2	C091-31C107-200-2	C091-11S107-000-2
	8	C091 31C008 100 2	C091-31C008-200-2	C091-11C008-000-2
	12	C091-31C012-100-2	C091-31C012-200-2	-
	14	-	C091-31C014-200-2	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

フランジ取付用オスレセプタクル
説明と図	コンタクト数	はんだ終端 - 銀メッキ	はんだ終端 - 金メッキ	クランプ終端
オスレセプタクル、 Oリングでのシーリング、終端: はんだまたはクランプ、コンタクトメッキ: 銀または金、ガスケット付きシーリング。	3	C091-31S003-100-2	-	C091-11S003-000-2
	4	C091-31S004-100-2	-	-
	5	C091-31S105-100-2	-	-
	5S	C091 31N105 100 2	-	-
	6	C091-31S006-100-2	C091-31S006-200-2	-
	7	C091-31S007-100-2	-	-
	7*	C091-31S107-100-2	-	C091-11S107-000-2
	8	C091-31S008-100-2	C091-31S008-200-2	-
	12	C091-31N012-100-2	C091-31S012-200-2	-
	14	-	C091-31S014-200-2	-

*DIN 45 329に準じたコンタクト仕様。IEC 60130-9に準じたコンタクト仕様。

アクセサリ

Amphenol-Tuchelには、C091Dシリーズコネクタならびに互換デバイスで使用できるアクセサリとツールがあります。用例には、保護カバー、リングナット、バックシェルがあります。

製品リストを表示

製品の画像	部品番号	説明
	オスケーブルコネクタ用 C091 00U000 120 2 - L = 85 mm オスレセプタクル用 C091 00U000 130 2 - L = 60 mm C091 00U000 131 2 - L = 100 mm	オスケーブルコネクタおよびオスレセプタクル用の保護カバーです。コンタクト抵抗: DIN EN 60512-2-1、Test 2a / IEC 60512-2-1、Test 2a
	メスケーブルコネクタ用 C091-00V000-120-2 - L = 85 mm メスレセプタクル用 C091 00V000 130 2 - L = 60 mm C091-00V000-131-2 - L = 100 mm	メスケーブルコネクタおよびメスレセプタクル（黄銅ニッケルメッキ）用の保護カバーです。
	T13360609	オスおよびメスレセプタクル用のローレットリングナットです。コンタクト抵抗: DIN EN 60512-2-1、Test 2a / IEC 60512-2-1、Test 2a

Amphenol
Connectors|Connector-Circular

公開: 2009-06-11 | 更新済み: 2022-10-19
