Amphenol Commercial TWハイブリッドD-Subコネクタ
Amphenol Commercial TW ハイブリッドD-Subコネクタには、信号、電源、シールド、高電圧、光ファイバなど、さまざまな接点配列があります。これらのコネクタは、MIL C24308 規格に準拠した嵌合インターフェイス、接触抵抗 5mΩ以下、 最大耐熱温度260°Cといった特徴があります。 TW ハイブリッド D-Sub コネクタは、絶縁体にネジ加工された コンタクトが固定された状態で供給されます。 これらのコネクタ取り組みは、商業、医療、工業、テレコム、およびスペースの最適化を必要とするあらゆるアプリケーションでの使用に適しています。
特徴
- 標準D型コネクタ
- MIL C24308に準じた嵌合インターフェイス
- 信号用に7.5A、電源用に最大40Aの電流定格
- 耐久温度 最高260°C
- 接触抵抗 5mΩ未満
- 信号、電源、同軸接点で最大18種類の構成
- 絶縁体に固定されている、機械加工された信号接点
- EMI用金属シェル
- プラグ用接地ディンプル
- UL 232356認証
- 難燃性熱可塑性プラスチック製インサート
- ハイブリッドは信号/電力/同軸で利用可能
- 端子の包括的な範囲がある型式
- 各終端バージョンでソケットとプラグの両方を利用可能
- 適切な嵌合の向きを保証
- 高い信頼性を必要とするアプリケーションに最適
- ハイエンドアプリケーションに適する
- 業界標準に適合
- さまざまな顧客ニーズをサポート
アプリケーション
- 商業
- 医療用
- 産業
- 電気通信
- スペースの最適化を必要とするアプリケーション
概要

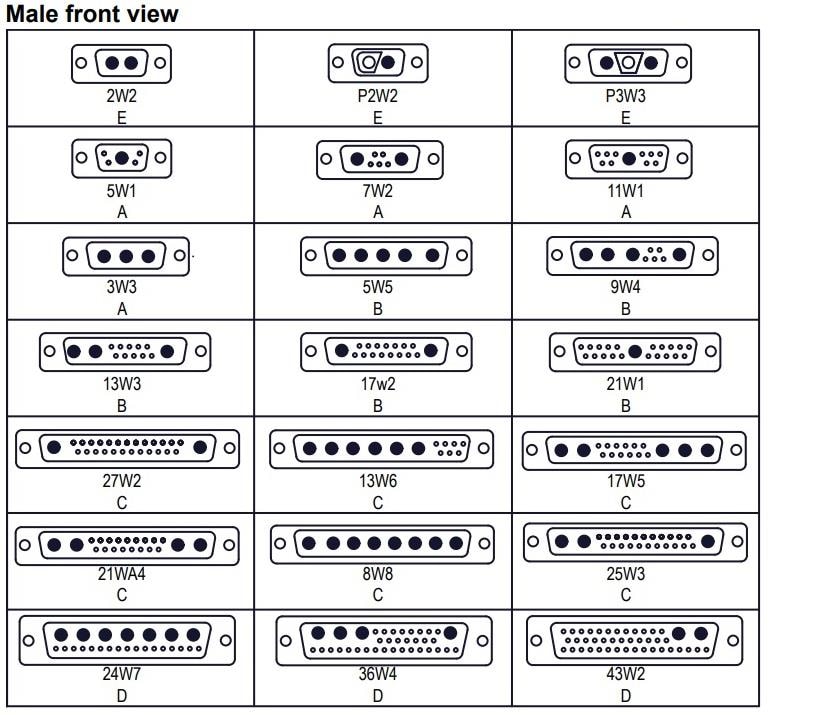

ハウジング配列
View Results ( 579 ) Page
| 部品番号 | データシート | 説明 | 接合部の性別 | 接点材質 | 接点メッキ |
|---|---|---|---|---|---|
| L17DM537425001 |  |
D-Sub コンタクト Inner SolderCup Ferrule ST Socket | Socket (Female) | Phosphor Bronze | Gold |
| L177HRD78S | |
D-Sub 高密度コネクタ 78P Sz D Recpt Hsng Skt Tinned Shell | |||
| L177RRDG50S | |
D-Sub 標準コネクタ 50P Sz D Recpt Hsng Rear Insert M3 | Socket (Female) | Gold | |
| L177HDE15SD1CH4R | |
D-Sub 高密度コネクタ 15P Sz E Hi Density Skt Rear Insert 4-40 | |||
| L177HRCG62S | |
D-Sub 高密度コネクタ 62P Sz C Recpt Hsng Rear Insert M3 | |||
| L177SDA15SVFM | |
D-Sub 標準コネクタ D-SUB | Socket (Female) | Brass | Gold |
| L177HDE15S | |
D-Sub 高密度コネクタ 15P Sz E Hi Density Socket | |||
| L177HREH15S | |
D-Sub 高密度コネクタ 15P Sz E Recpt Hsng Rear Insert 4-40 | |||
| L17DM53745201 | |
D-Sub コンタクト 30-40A Crimp Straight Pin Hybrid | Pin (Male) | Brass | Gold |
| L177HRA26SVFM | |
D-Sub 高密度コネクタ 26P Sz A Recpt Hsng M3 Front Screwlock |
