Amphenol Aerospace UbiSwitchベースボード
Amphenol Aerospace UbiSwitchベースボードは、UbiSwitchのプラグアンドプレイシステムを提供するために設計されたブレイクアウトシステムです。このベースボードには、 、UbiSwitchを完全なシステムとして使用するために必要なコネクタと配線が含まれています。UbiSwitchベースボードは、接続されているデバイスと自動ネゴシエーションを開始し、UbiSwitchと併用すると、非管理イーサネットスイッチとしてフレームの送受信を開始します。このベースボードは、SFP+ケージに 3x10Gbpsを、Molex PicoClaspヘッダーに8x1Gbpsイーサネットポートを搭載しています。UbiSwitchベースボードは、7.2W電力消費（アイドル）および-70°C ~ 110°Cの動作温度範囲が特徴です。
特徴
- 3 x 10GBASE-Rイーサネットポート
- 8 x 10/100/1000BASE-Tイーサネットポート
- 10BASE-T、100BASE-TX、1000BASE-T、10GBASE-Rプロトコルに対応
- 入力電圧範囲8V～60V
- 7.2W（アイドル）電力消費
- 69.8mm x 69.8mm x 18mmボードサイズ（ヒートシンクなし）
- ポジティブロックMolex PicoClaspコネクタ（電源およびイーサネットポート用）
- SFP+コネクタ（10G対応SFP用）

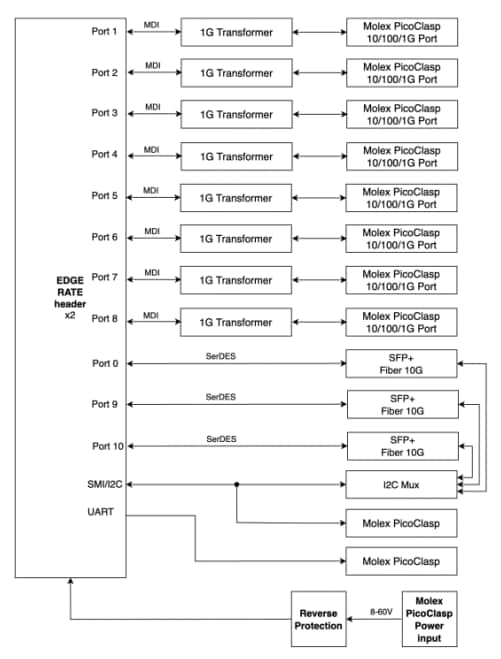

ブロック図

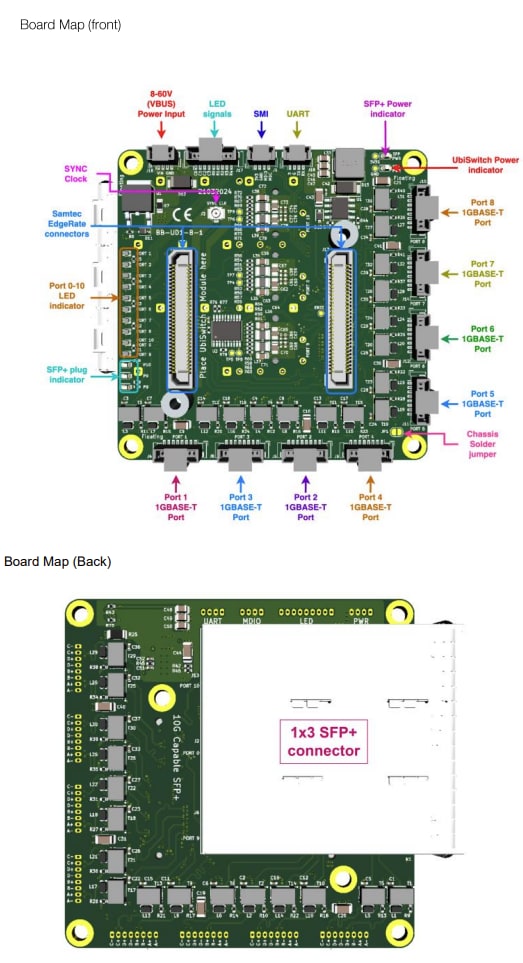

ハードウェアインターフェイス
