Positronic フロント・ランナー丸型コネクタ
Positronic フロント・ランナー丸型コネクタは、圧着式取り外し可能なコンタクトとプリント基板の直線/直角終端を備えた高性能で軽量の複合コネクタです。これらのコネクタは、16コンタクト配列が特徴で、取り外し可能なコンタクトのリア挿入またはフロントリリースによる簡単なコンタクトサービスが備わっています。フロント・ランナー丸型コネクタは、5GΩの絶縁抵抗、13Aの接点定格電流、300VRMS の動作電圧、300VRMS ~ 1800VRMS の耐電圧範囲を備えています。これらの丸型コネクタは、-55°C ~ 125°Cの温度範囲で動作し、IEC IP67規格に準拠しています。代表的なアプリケーションには医療用、オフハイウェイ、産業用、航空電子工学のアプリケーションが含まれます。
特徴
- カップリング・システム：
- サイズ11筐体(M19結合ナット）
- サイズ19筐体(M32結合ナット）
- 16コンタクト配列
- 取り外し可能なコンタクトのリア挿入/フロントリリースによる簡単なコンタクトサービス
- 2レベルのコンタクトのシーケンシャル嵌合
- 非腐食性/軽量複合材料
- 直線/直角プリント基板実装オプション
- IEC IP67に準拠
- EMI/RFIシールドのバージョン
- 熱電対コンタクト
仕様
- 絶縁抵抗：5GΩ
- 接点定格電流：13A
- 300VRMS の動作電圧
- 300VRMS ~ 1800VRMS の耐電圧範囲
- 最大初期接触抵抗 ：1.6mΩ
- コンタクトサイズ：# 22、# 20、# 16、# 12
- 接触保持範囲: 27N ~ 89N
- 嵌合サイクル：500
- 動作温度範囲：-55°C～125°C
- RoHS準拠
アプリケーション
- 医療用
- オフハイウェイ
- 産業
- 航空電子工学アプリケーション

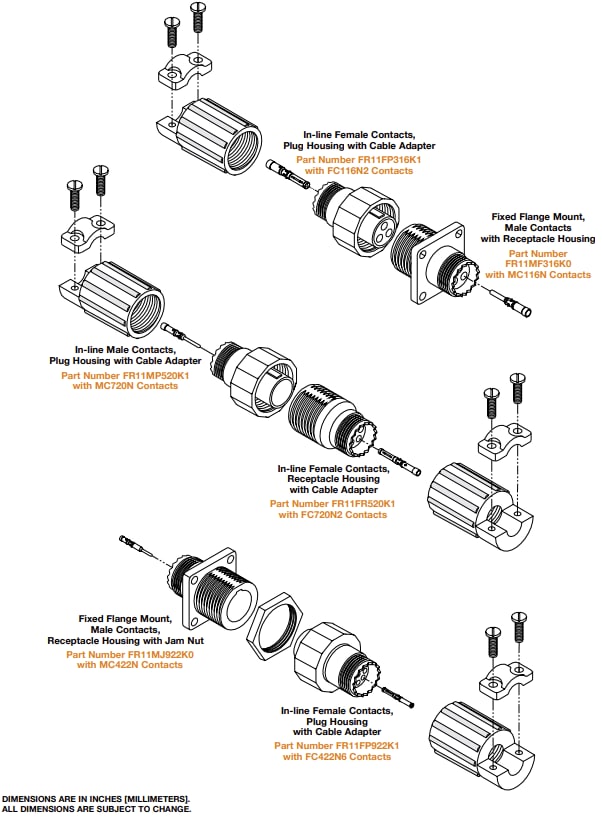

標準コネクタアセンブリ
接点構成
その他の資料
View Results ( 49 ) Page
| 部品番号 | データシート | 位置数 | 接合部の性別 | シェル サイズ | 取り付け様式 | シェル様式 | ハウジングの雌雄 |
|---|---|---|---|---|---|---|---|
| FR110001 |  |
11 | |||||
| FR11FF316L0 | |
16 Position | Socket (Female) | 11 | Panel | Square Flange | Female |
| FR11FF822K0-1554.0 | |
22 Position | Socket (Female) | 11 | Panel | Square Flange | Female |
| FR11FF922L0 | |
22 Position | Socket (Female) | 11 | Panel | Square Flange | Female |
| FR11FP520K0/AA | |
20 Position | Socket (Female) | 11 | Free Hanging | In-Line | Female |
| FR11FP722L0 | |
22 Position | Socket (Female) | 11 | Free Hanging | In-Line | Female |
| FR11FR520K2 | |
20 Position | Socket (Female) | 11 | Panel | In-Line | Female |
| FR11MF520K2/AA | |
20 Position | Pin (Male) | 11 | Panel | Square Flange | Male |
| FR11MP822K0 | |
22 Position | Pin (Male) | 11 | Free Hanging | In-Line | Male |
| FR11MP922K0 | |
22 Position | Pin (Male) | 11 | Free Hanging | In-Line | Male |
