ams OSRAM AS8512アナログフロントエンド（AFE）
Ams OSRAM AS8512アナログフロントエンド(AFE)は、実質的にオフセットのない、低ノイズの 2 チャンネル測定デバイスとなっています。AS8512は、mA範囲からkA範囲までのバッテリー電流を正確に測定するために開発されており、バッテリーレールに直列に接続された100µΩ のシャント抵抗と組みあわされています。
ams OSRAM AS8512 AFEには、2番目の測定チャンネルが活用されており、電流測定と同期したバッテリ電圧をキャプチャしたり、内部または外部温度センサのアナログ出力を測定したりできます。両チャンネルとも整合されており、プログラマブル・ゲイン・アンプを通してグラウンドに対して最大±160mVまでの小信号を計算することも、アンプなしで0Vから1Vの範囲の大信号を計算することもできます。アナログからデジタルへの変換とフィルタリングの後、得られた16ビットのデータには、4線式の標準シリアル・インターフェース（SPI）を介してアクセスすることができます。
特徴
- 低電源電圧
- 3.3Vの 電源電圧
- 冗長測定の可能性
- 高分解能16ビットΣ-Δ A/Dコンバータを2台搭載
- 柔軟性に富んだ構成
- 1Hz ~ 8kHz未満のデータスループットを可能にするプログラム可能なサンプリング
- 独自の測定原理
- 両方のチャンネル向けゼロオフセット
- 5、25、40、 100のゲインで両方のチャンネルを対象とした高精度、低ノイズ、プログラマブルゲインアンプで、広いダイナミックレンジに対応
- 1つの差動入力、2つのシングルエンド入力、または1つのチャンネルでの内部温度センサのいずれかを多重化するためのオプション
- 任意の入力に接続できる外部温度センサ用のプログラマブル電流源
- 高精度・高安定性の1.2Vの基準電圧源
- 両方のチャンネルにフィルタ・オプションがあるデジタル信号処理
- 4つの動作モードを提供
- 連続データ取得（または）
- 定期的なシングルショット取得（または）
- プログラミングされた電流レベル（または）のしきい値越えでの連続取得
- 上記の組み合わせ
- オンチップ高精度4MHz RC発振器または外部クロック用オプション
- -40°C ~ 105°Cの周囲温度での動作
- チップID機能
- SSOP-20ピンパッケージ

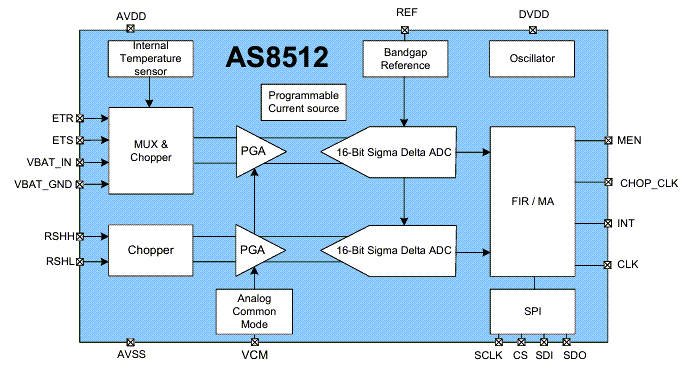

ブロック図
