ams OSRAM PSI5プログラマーボード
ams ORAM PSI5 プログラマーボードは、AS5172製品ファミリなどPSI5製品のプログラミングに使用します。このプログラマーボードは、PSI5プロトコルを使用し、UART経由に限ってデバイスをプログラミングできます。ams ORAM PSI5のデータを読み取るには、専用のPSI5トランシーバが必要です。
特徴
- TX（トランスミッタ）機能
- PCBは、コンピュータからのUART信号をVDDで変調
- ベース電源は7V（低レベル）、ピーク電源は約11V（高レベル）
- RX（レシーバ）機能
- センサは、「UART-over-PSI5」モードで応答
- 信号は、FTDI USB-to-UARTチップを使用してコンピュータに送信
アプリケーション
- ブレーキとガスペダル
- スロットルバルブおよびタンブルフラップ
- ステアリング角度センサ
- シャーシの乗り心地
- 排気ガス再循環
- 燃料レベルの測定システム
- 2/4WDスイッチ

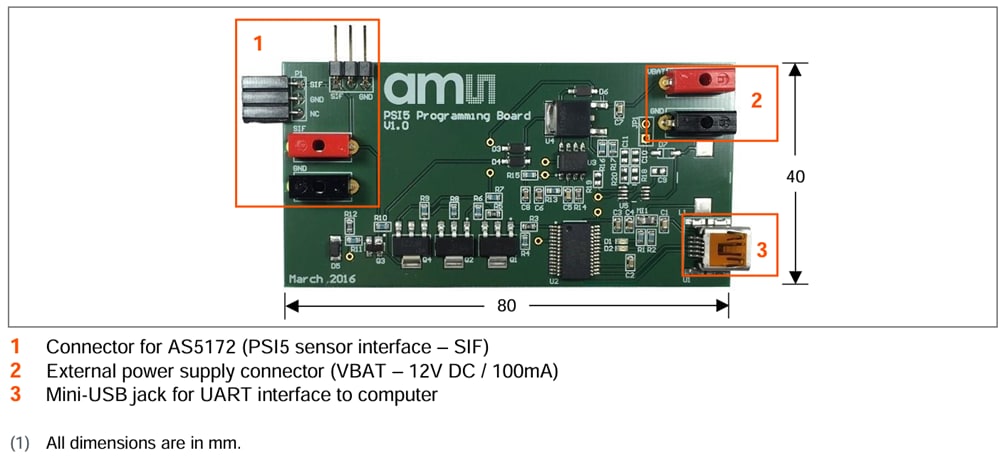

コネクタの概要
関連位置センサ
ams OSRAM AS5172B Magnetic Position Sensors
Measures the orthogonal component of the flux density (Bz) over a full-turn rotation.
ams OSRAM AS5173 磁気式位置センサ
ホールセンサ技術に基づき、ダイ表面に対して垂直な磁束密度 (Bz) を、全周回転にわたって測定。
