ams OSRAM Silicon PINフォトダイオード
OSRAM Opto SemiconductorsシリコンPINフォトダイオードには、最適なスペクトル感度が備わっており、コンパクトなTOPLED D5140パッケージに収められています。これらの大型フォトダイオードは、人間の目と同じ方法で明るさを検出します。広範なアプリケーション用に設計されており、システムおよび機器が人間の目によって知覚される周囲光条件に調整する必要がある状況で使用できます。
SFH 2200およびSFH 2240フォトダイオードは、ディスプレイのバックライトの調整や雨の検出といった、周囲の明るさの測定に最適です。これらのデバイスは、400nm～1100nmのアプリケーションに特に適しています。SFH 2200 A01の各種製品は、自動車業界での使用を目的にAEC-Q101-Cの要件を満たしています。また、最大125°Cの動作温度が特徴です。
データシート
特徴
- 高直線性
- 高速スイッチング時間
- リフローはんだ付けに最適
- はんだ制御構造
- 放射感度面積: 7.5mm2
- 放射感知領域の寸法: 2.65mm x 2.65mm
- コンパクトな4.0mm x 5.1mm x 0.85mm TOPLED D5140パッケージ
- 無鉛（SnAgCu）アセンブリ
- 動作温度範囲:
- SFH 2200 A01: -40°C～+125°C
- SFH 2200: -40°C～+100°C
- SFH 2240: -40°C～+100°C
- 感度のスペクトル範囲
- SFH 2200 A01: 300nm～1100nm
- SFH 2200: 300nm～1100nm
- SFH 2240: 400nm～690nm
アプリケーション
- フォトインタラプタ
- ヘルスモニタリング
- フィットネス追跡
- 工業検出器
- 天候モニタリング
- スキャナー
- コンシューマおよび工業用電子機器
- バックライト制御
- 制御および駆動回路
- リモートコントロール
ビデオ
詳細
ams OSRAM SFH 2704 CHIPLED®シリコンPINフォトダイオード
心拍数モニタやパルスオキシメトリのようなヘルス・モニタリング・アプリケーションでの使用を目的に設計されています。

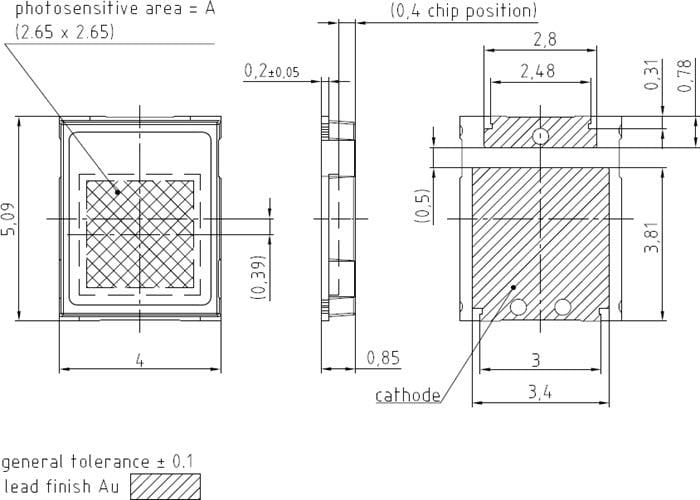

パッケージ外形図
