Analog Devices Inc. 16ビット擬似差動SAR ADC
Analog Devices Inc. 16ビット擬似差動逐次比較レジスタ（SAR）ADCは、高精度、高速、低消費電力のADCです。16ビットSAR ADCは、1.71V ~ 5.5Vのロジックインターフェイスを用いて1.8Vの単電源動作を実現します。これらのSAR ADCは高スループットにより高周波信号の正確なキャプチャとデシメーションが可能で 、高い信号対雑音比（SNR）を達成します。16ビットADCには、ADCをデイジーチェーン接続する能力が備わっており、-40°C ~ +125°Cの温度範囲で動作します。これらのSAR ADCには、SPI互換汎用シリアルインターフェイスが搭載されており、オプションのbusyインジケータが搭載された7つのプログラマブルモードが特徴です。
AD4000/AD4004/AD4008 SAR ADCは、独立したVIO 電源を使用する1.8V、2.5V、3V、5Vロジックと互換性があります。代表的なアプリケーションには、自動試験装置、高精度データ収集システム、マシンオートメーション、医療機器、バッテリ駆動機器があります。
特徴
- 2MSPS/1MSPS/500kSPSスループットオプション
- ±1.0 LSB最高INL
- 16ビット保証、ノーミッシングコード
- 低電力
- 4.9mW/Msps、2.5mW @ 500kSPS、VDD のみ
- 7mW/Msps、70μW @ 10kSPS、14mW @ 2MSPS（合計）
- SNR
- fIN = 1kHzで標準93dB
- fIN = 100kHzで標準90dB
- 全高調波歪み（THD）:
- fIN = 1kHz、VREF = 5Vで標準-115dB
- fIN = 100kHzで標準-95dB
- 簡単な駆動
- 0.4μA/MSPSに低減された入力電流で、入力キックバックを大幅に削減
- 取得位相が長い、1MSPSで79%以上のサイクル時間
- 単供給動作のための入力スパン圧縮
- 高速変換時間を使用すると、低SPIクロックレートが実現
- 入力過電圧クランプ保護：シンク電流最大50mA
- オーバーサンプリングSNR:
- 96dBで1.0MSPS、OSR = 2
- 123dBで1.9kSPS、OSR = 1024
- fIN = 1MHzで82dB信号対ノイズと歪み（SINAD）
- 擬似差動入力範囲：電圧範囲2.4V ~ 5.1VのVREF の場合、0V ~ VREF
- 1.71V ~ 5.5Vロジックインターフェイスを使用する1.8V単電源動作
- 初の精密な変換
- SPI-/QSPI-/MICROWIRE-/DSP互換シリアルインターフェイス
- 複数のADCをデイジーチェーン接続可能
- 動作温度範囲：-40°C～+125°C
- 3mm x 3mm LFCSPおよび3mm x 4.90mm MSOP 10リードパッケージ
- AD4003/AD4007/AD4011ファミリとピン互換性あり
アプリケーション
- 自動試験装置
- マシンオートメーション
- 医療機器
- バッテリ駆動機器
- 正確なデータ取得システム
機能ブロック図

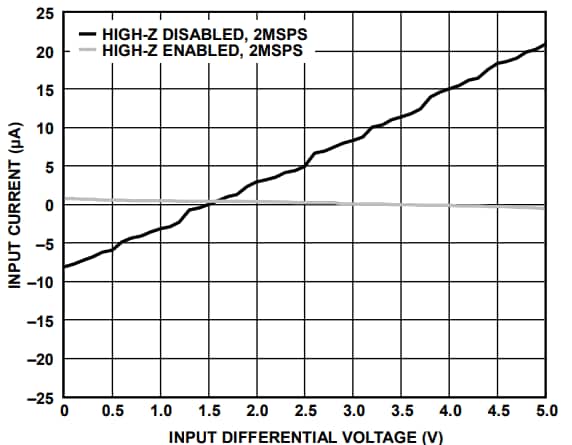

入力差動電圧に対する入力電流
関連製品
Analog Devices Inc. AD40xx 16/18ビットSAR ADC
低ノイズ、16ビット/18ビット高精度SAR ADCで、最大2MSPSスループットが備わった高性能を提供します。
Analog Devices Inc. AD4002/AD4006/AD4010 18ビットSAR ADC
容易にシグナルチェーンの消費電力を低減し、チャンネル密度を高められる機能です。
Analog Devices Inc. AD4003/AD4007/AD4011 18ビット差動SAR ADC
高精度、高速、低消費電力が特徴で、SAR ADCの駆動が簡単です。
Analog Devices Inc. AD4001/AD4005 16ビット差動SAR ADC
AD4001は2MSPSのスループットを提供し、AD4005は1MSPSのスループットを提供します。
View Results ( 12 ) Page
| 部品番号 | データシート | インタフェース タイプ | サンプリング レート | SNR - 信号対雑音比 | Pd - 電力損失 | 入力タイプ | SINAD - 信号対雑音+歪み比 |
|---|---|---|---|---|---|---|---|
| AD4000BRMZ |  |
3-Wire, QSPI, SPI | 2 MS/s | 85 dB | 16 mW | Pseudo-Differential | 84 dB |
| AD4004BCPZ-RL7 | |
3-Wire, QSPI, SPI | 1 MS/s | 93 dB | 9.9 mW | Pseudo-Differential/Single-Ended | 92.5 dB |
| AD4000BCPZ-RL7 | |
3-Wire, QSPI, SPI | |||||
| AD4008BCPZ-RL7 | |
3-Wire, QSPI, SPI | 500 kS/s | 93 dB | Pseudo-Differential | 92.5 dB | |
| AD4000BRMZ-RL7 | |
3-Wire, QSPI, SPI | 2 MS/s | 85 dB | 16 mW | Pseudo-Differential | 84 dB |
| AD4004BRMZ | |
3-Wire, QSPI, SPI | 1 MS/s | 93 dB | 9.9 mW | Pseudo-Differential/Single-Ended | 92.5 dB |
| AD4004BRMZ-RL7 | |
3-Wire, QSPI, SPI | 1 MS/s | 93 dB | 9.9 mW | Pseudo-Differential/Single-Ended | 92.5 dB |
| AD4000BCPZ-R2 | |
3-Wire, QSPI, SPI | 93 dB | 70 uW | Pseudo-Differential | 92.5 dB | |
| AD4004BCPZ-R2 | |
3-Wire, QSPI, SPI | 93 dB | 70 uW | Pseudo-Differential | 92.5 dB | |
| AD4008BCPZ-R2 | |
3-Wire, QSPI, SPI | 93 dB | 70 uW | Pseudo-Differential | 92.5 dB |
