Analog Devices Inc. LTC2662 300mA電流源出力16/12ビットDAC

Analog Devices Inc. LTC2662デジタル・アナログ・コンバータは、5チャンネル、16ビット/12ビット、電流ソースDACで、200mAで1Vのドロップアウトが保証されている5つの高コンプライアンス電流源出力を実現しています。LTC2662 DACは、最高32Vまでの負荷電圧に対応しています。LTC2662 DACは、8種類の電流範囲で販売されており、チャンネル別にプログラミングでき、最高300mAまでのフルスケール出力が備わっています。LTC2662のチャンネルを並列接続すると、大電流の超微調整が可能になり、あるいは最高1.5Aの出力を組み合わせることができます。

出力チャンネルごとに、専用の供給ピンが用意されています。それぞれ2.85V〜33Vで動作可能で、内部スイッチを使用すると任意の出力をオプションの負の電源に引き込むことができます。

LTC2662には、高精度統合1.25Vリファレンス(最大10ppm/°C)も搭載されており、外部リファレンスを使用できるオプションもあります。

SPI/Microwire互換3線式シリアル・インターフェイスは、最大50MHzのクロックレートで最低1.71Vまでの論理レベルで動作します。

LTC2662は、コンパクトな5mm × 5mm QFN-32無鉛パッケージで販売されており、商業(0°C~70°C)、工業(-40°C~85°C)、車載(-40°C~125°C)動作温度グレードでご用意があります。

特徴

  • チャンネルごとのプログラマブルム出力範囲:300mA、200mA、100mA、50mA、25mA、12.5mA、6.25mA、3.125mA
  • 柔軟な2.85V~33Vの供給電圧
  • 1Vドロップアウト保証
  • 出力チャンネル毎にそれぞれ別の電圧供給
  • オプションの負の電に対する内部スイッチ
  • すべての範囲での完全16ビット/12ビット分解能
  • 高精度(最高10ppm/°C)内部リファレンスまたは外部リファレンス入力
  • アナログuxXモニタ電圧と電流
  • SPIまたは専用ピンでのA/Bトグル
  • 1.8V~5V SPIシリアル・インターフェイス
  • 動作接合部温度(TJ)範囲
    • LTC2662C: 0°C~70°C
    • LTC2662I: -40°C~85°C
    • LTC2662H: -40°C~125°C
  • 5mm × 5mm 32リードQFNパッケージ
  • 無鉛

アプリケーション

  • チューナブル・レーザ
  • 半導体光学アンプ
  • 抵抗ヒーター
  • 電流モード・バイアス接続
  • 比例ソレノイド・ドライブ

ビデオ

標準アプリケーション回路

Analog Devices Inc. LTC2662 300mA電流源出力16/12ビットDAC

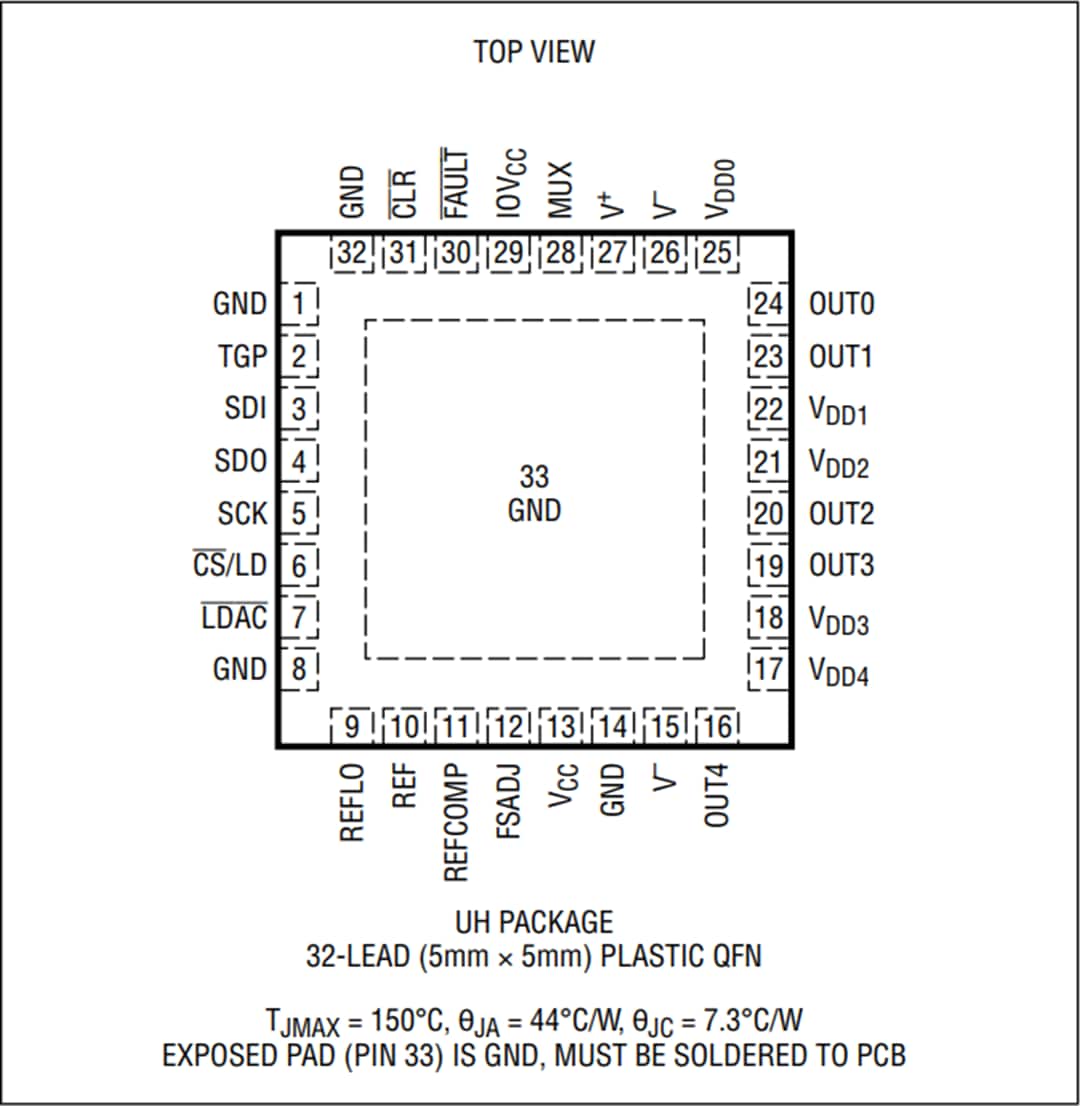

ピン構成

Analog Devices Inc. LTC2662 300mA電流源出力16/12ビットDAC
公開: 2019-03-21 | 更新済み: 2025-03-25
