Analog Devices Inc. AD-SYNCHRONA14-EBZ多チャンネルクロック装置

Analog Devices Inc. AD-SYNCHRONA14-EBZマルチチャンネル・システム・クロック・デバイスは、極めて正確な周波数と位相制御されたソースクロックを必要とする用途の評価とプロトタイプ作成に必要な機能を搭載しています。AD-SYNCHRONA14-EBZは、複雑性の高いシステムのクロック分配とマルチチャンネル同期を簡素化するためにAD9545およびHMC7044をベースにしています。本装置は、訓練を受けた専門家が実験室環境で使用することを目的としており、商業用の最終製品ではありません。

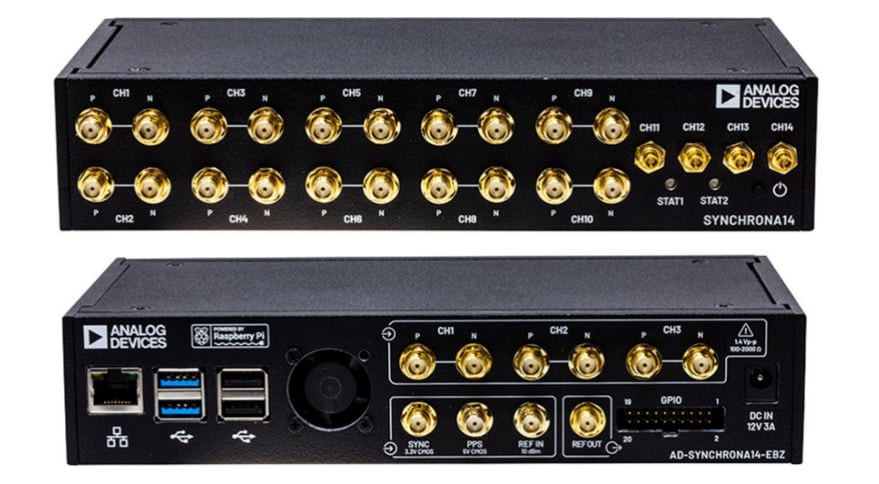

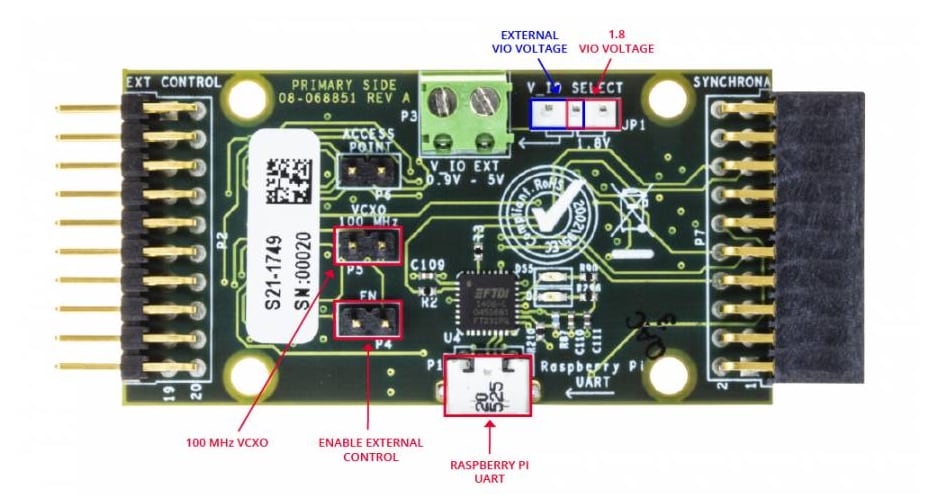

ADI AD-SYNCHRONA14-EBZは、SMAおよびTwinAXインターフェイスを搭載した1Uの機械的フォームファクタを実装しています。このクロッキングデバイスは、内蔵のOCXOを用いることでスタンドアロン動作します。あるいは、3つの個別の高速差動クロック入力、10MHzリファレンス、1個のPPS入力などの外部ソースの選択肢から提供されます。この柔軟性は、100MHzまたは122.88MHzの内蔵VCXOを選択する機能と組み合わせることで、さまざまな用途の分野に必要な関心の頻度と精度に関してほぼ無制限に選択できます。

特徴

処理システム
- Raspberry Pi 4、ARM Cortex-A72、2GB SDRAM
ユーザーインターフェイス
- ギガビットイーサネット
- 2 x USB 3.0ポート
- 2 x USB 2.0ポート
- SPIインターフェイス
- GPIO
- 2色LED 2個
- オスピンヘッダ
クロック処理デバイス
- HMC7044（高性能、3.2GHz、14-出力ジッタアッテネータ）
- AD9545（1 PPSシンセサイザ、適応型クロック変換器）
電源
- DC 12V、3Aバレルジャック

クロック出力
- 4 x TWINAX LVPECL AC&DC結合、差動100Ω
- 2 x SMA LVPECL AC結合
- 4 x SMA CMOS
- 4 x SMA LVDS AC結合
クロック入力
- 差動100ΩSMAクロック入力3個
- PPS入力
- 同期入力
- 10MHz入力
内部リファレンス
- 100Mhzおよび122.88Mhzの超低位相ノイズVCXO（-165dBc/Hz）
- 40Mhzおよび38.4Mhz TCXOs (±1ppm) 50MHz OCXO (+/- 10ppb)
- 内部リファレンスはソフトウェア構成が可能
