Analog Devices Inc. AD4021/AD4022差動SAR ADC

Analog Devices AD4021/AD4022差動逐次比較レジスタ(SAR)アナログデジタルコンバータ(ADC)は、高精度、高速、低消費電力の20ビット精密SAR ADCで、単一のVDD電源で動作します。デバイスの基準電圧は外部から供給され、電源電圧とは独立して設定できます。AD4021/AD4022電力は、スループットに比例してスケールします。

AD4021/AD4022 ADCはEasy Drive機能を搭載しており、信号チェーンの複雑さと消費電力を低減しながら、高いチャネル密度を実現します。特に高Zモードでの入力電流が低減されており、長い信号取得位相と結合、専用のADCドライバの必要性が排除されています。簡単な駆動機能によって、AD4021/AD4022を駆動できるコンパニオン回路の範囲が広がります。

AD4021/AD4022 ADCには、入力スパン圧縮が備わっており、ADCのすべてのコード範囲へのアクセスを維持しながら、ADCドライバアンプへの負の供給の必要性が排除されています。入力過電圧クランプにより、ADCの入力を過電圧から保護し、基準ピンのノイズを最小限に抑えることで、外部保護ダイオードの必要がなくなります。最大1MSPS(AD4021)または500kSPS(AD4022)の高速スループットにより、高周波信号を正確にキャプチャでき、オーバーサンプリング技術を実装することで、エイリアス除去フィルタ設計に伴う課題に対処できます。シリアルペリフェラルインターフェイス(SPI)クロックレートの低下により、デジタル入出力の電力消費が減少し、デジタルホストの選択肢が広がり、デジタルアイソレーションを介したデータ送信が簡素化されます。独立したVIOロジック電源を使用することで、SPI互換のシリアルユーザーインターフェイスは、1.8V、2.5V、3V、および5Vのロジックレベルに対応します。

AD4021/AD4022 差動SAR ADCは、3mm × 3mmのLFCSPパッケージと、3mm × 4.90mmのMSOPパッケージの10ピンで提供されます。これらのADCは、 AD4003/AD4007/AD4011 の16ビットおよび18ビットSAR ADCとピン互換性があります。

特徴

  • 簡単な駆動
    • 入力キックバックが大幅に低減され、入力電流は0.5μA/MSPSに最小化
    • 取得位相が強化され、1MSPSでサイクルタイムの77%以上が利用可能
    • 最初の変換精度、レイテンシまたはパイプライン遅延なし
    • 単供給動作のための入力スパン圧縮
    • 高速変換を使用すると、低SPIクロックレートが実現
    • 入力過電圧クランプ保護シンク最大50mA
    • SPI-/QSPI-/MICROWIRE-/DSP互換シリアルインターフェイス
  • ハイパフォーマンス
    • 差動アナログ入力範囲:± VREF 、VREF 2.4V〜5.1V
    • 1MSPS(AD4021)または500kSPS(AD4022)オプション
    • INL: 最大±3.1ppm
    • 20ビットノーミッシングコード保証
    • SNR:100.5dB @ fIN = 1kHz @ VREF 5V
    • THD:-123dB @ fIN = 1kHz、-100dB @ fIN = 100kHz
    • SINAD:89dB @ fIN = 900kHz
  • オーバーサンプリングされているダイナミックレンジ
    • OSR = 2の場合で104dB
    • OSR = 1024の場合で131dB
  • 低消費電力
  • 1.8V〜5.5Vのロジックインターフェイスを活用した1.71V単電源動作
    • 消費電力:2.7mW(500kSPSでVDD のみ使用時)
    • 10kSPSで83μW
  • パッケージ:10-lead
  • 保証動作:-40°C〜+125°C

アプリケーション

  • 自動試験装置
  • マシンオートメーション
  • 医療機器
  • バッテリ駆動機器
  • 高精度データ・アクイジション・システム
  • 計測システムと制御システム

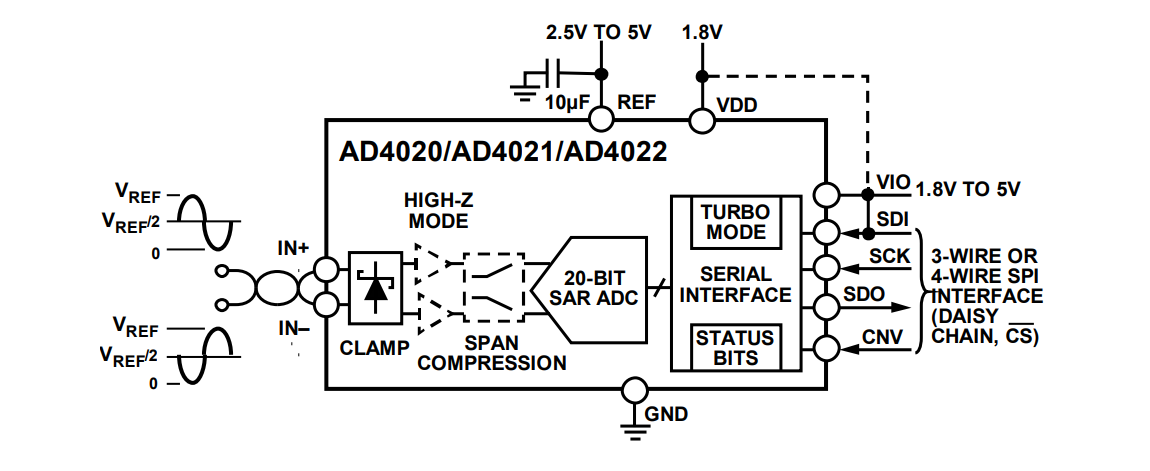

機能ブロック図

ブロック図 - Analog Devices Inc. AD4021/AD4022差動SAR ADC
