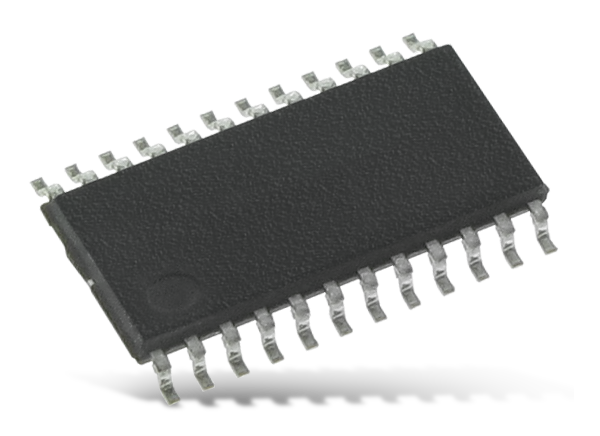

Analog Devices Inc. AD7190 24ビットシグマデルタ型ADC

Analog Devices AD7190は、低ノイズの完全アナログフロントエンドとして提供されており、高精度測定アプリケーション用に設計されています。 AD7190には、低ノイズ、24ビットシグマデルタ（Σ-Δ）型アナログデジタルコンバータ（ADC）が内蔵されています。AD7190のオンチップ低ノイズゲインステージによって、小振幅信号をADCへ直接インターフェース接続できます。 設計者は、2つの差動入力または4つの擬似差動入力デバイスを構成できます。 オンチップチャンネルシーケンサを使用すると、いくつかのチャンネルを有効にできるようになります。 オンチップチャンネルシーケンサは、各イネーブルチャンネルを連続して変換し、デバイスとの通信を簡素化します。 設計者は、AD7190のオンチップ4.92MHzクロックを、ADCまたは外部クロックのクロックソースとして使用できます。 デバイスは、4.7Hz～4.8kHzの出力データレートを供給します。 AD7190 ADCによって、2つのデジタルフィルタオプションを実現しています。 使用されるフィルタのタイプは、プログラミングされた出力データレート、セトリング時間、50Hz/60Hz除去でrmsノイズ/ノイズフリー分解能に影響します。 さらに、AD7190 ADCには、すべての変換がセトリングされることを必要とするアプリケーションを対象としたゼロ遅延機能があります。 AD7190は、5Vアナログ電源および2.7V～5.25Vデジタル電源で動作します。デバイスは、6mAの電流を消費し、24リードTSSOPパッケージでご用意があります。
